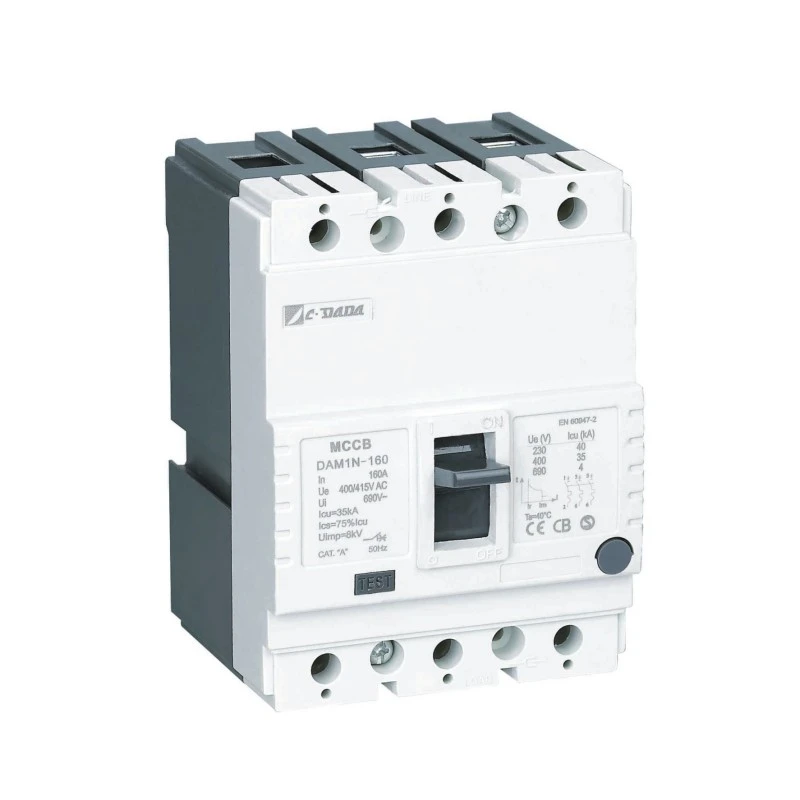

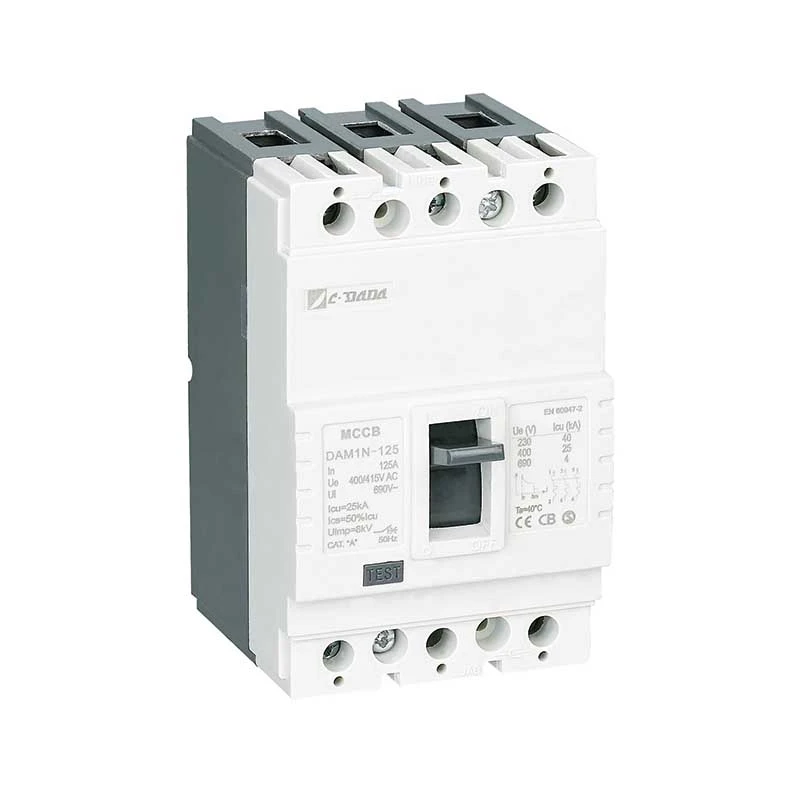

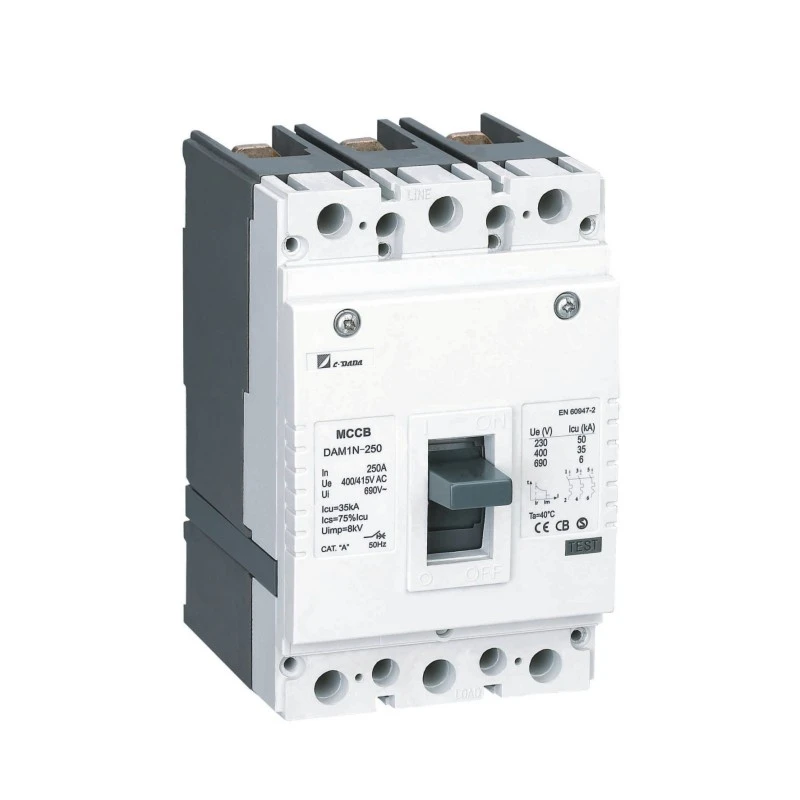

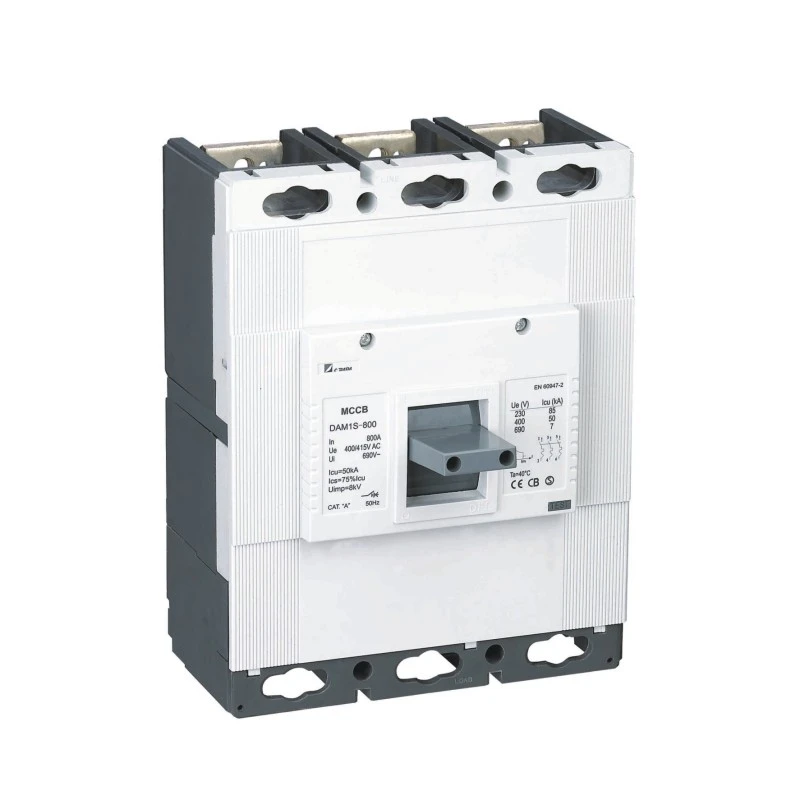

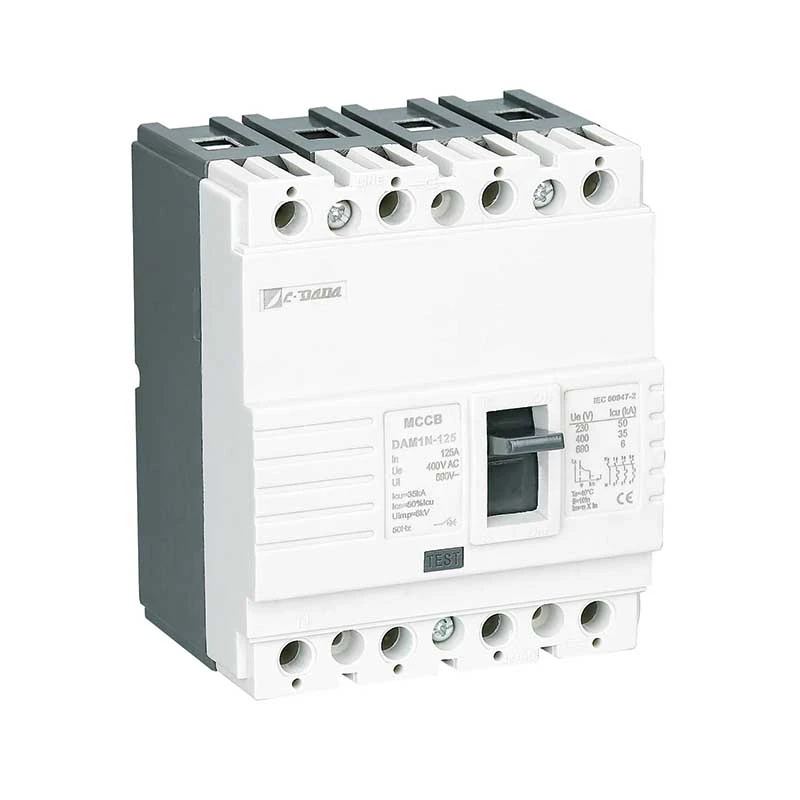

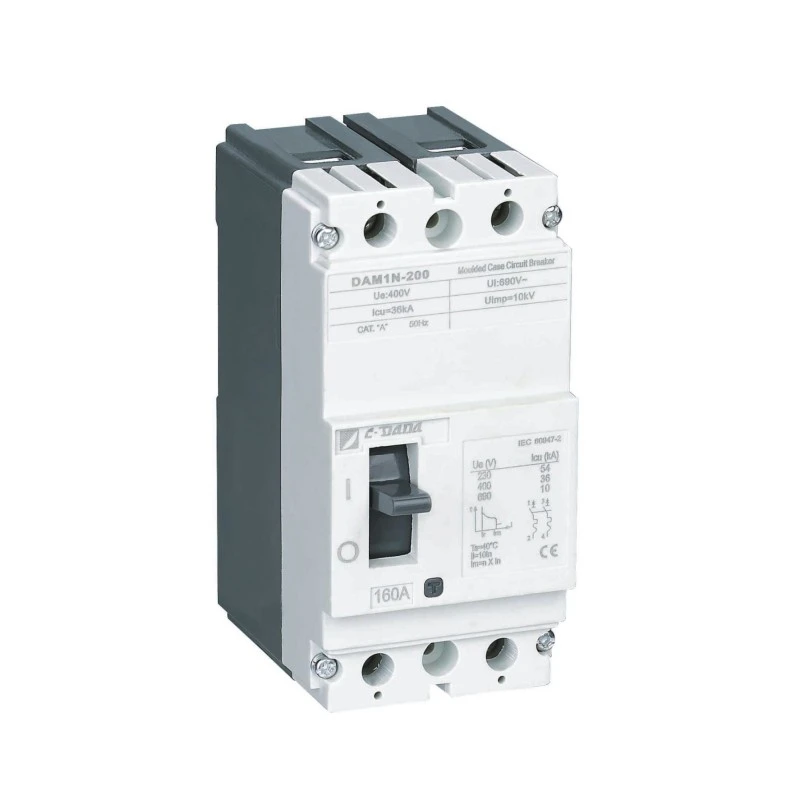

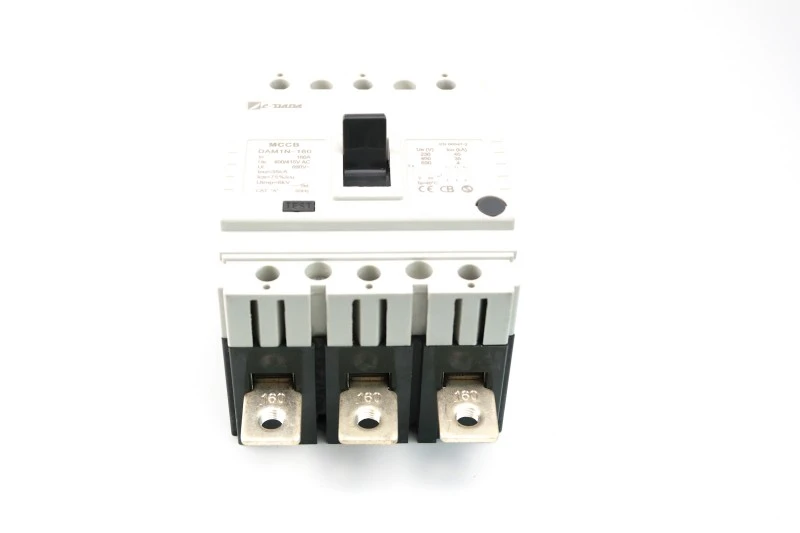

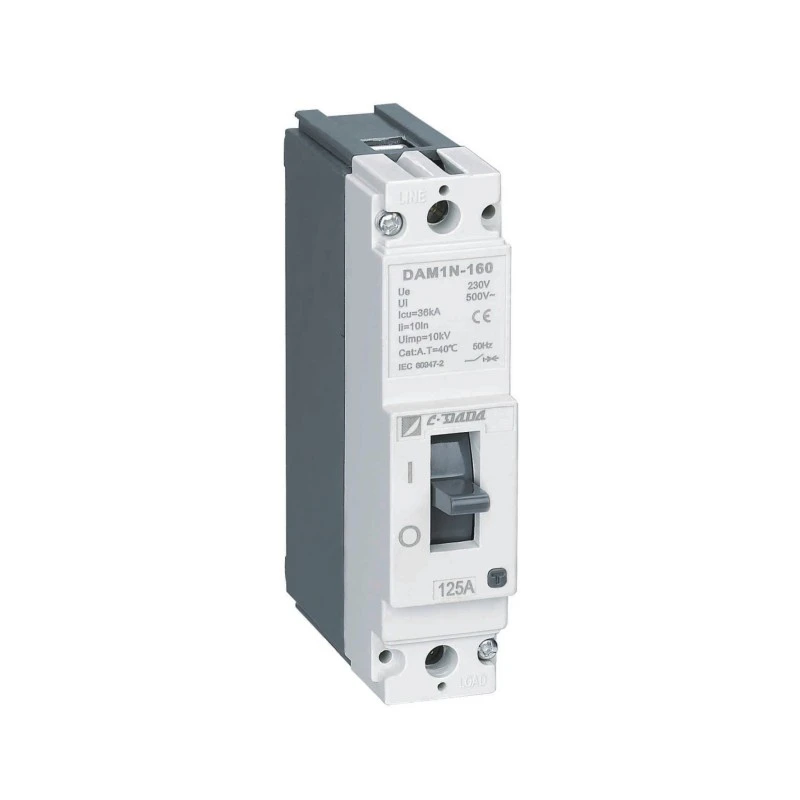

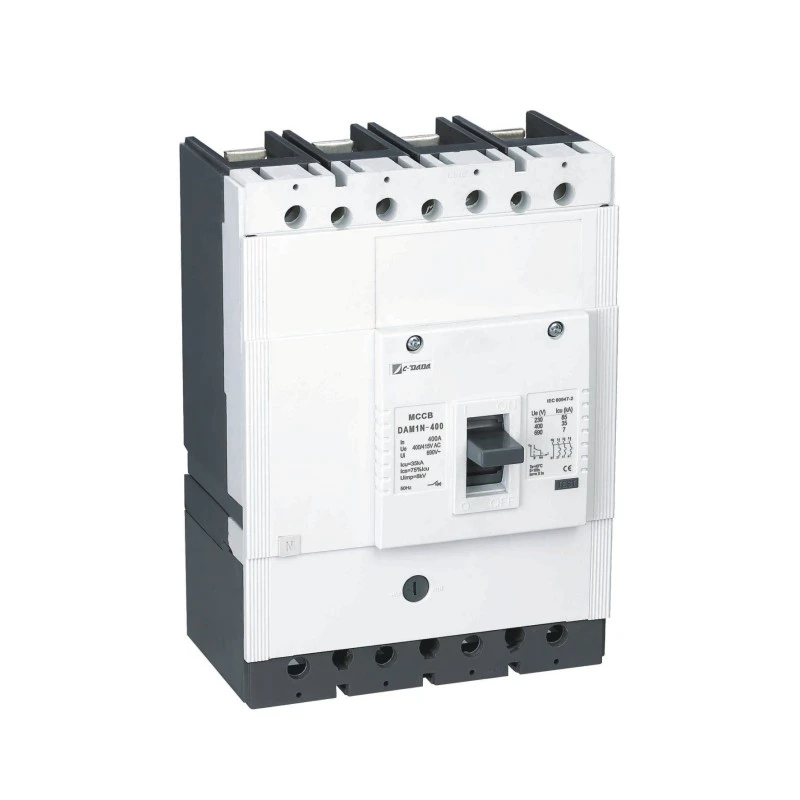

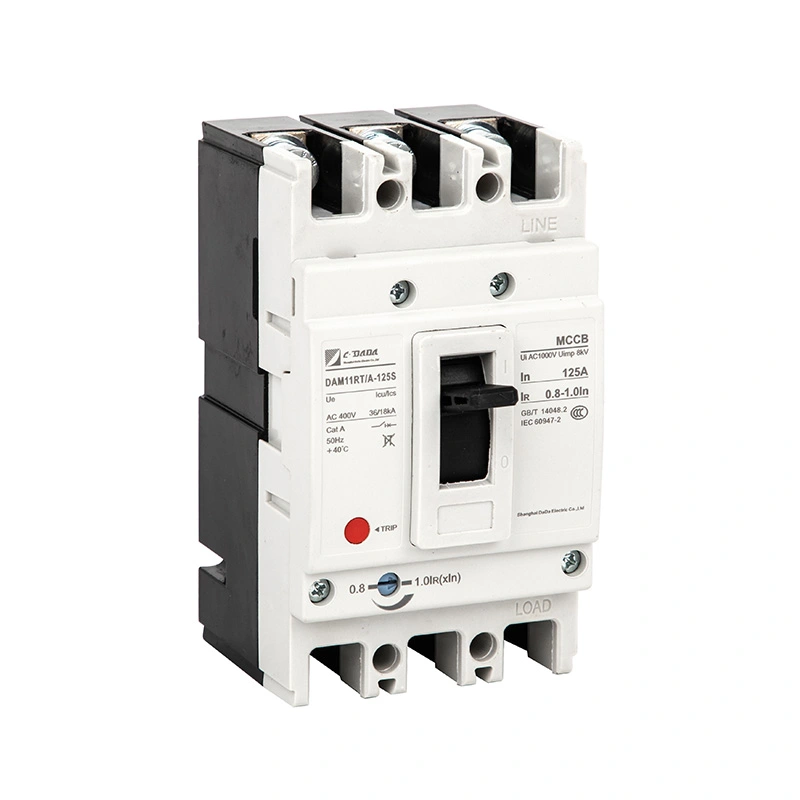

Прекидач у ливеном кућишту фиксног типа

ЦДАДА Серија ДАМ1 прекидача у ливеном кућишту фиксног типа (МЦЦБ) задовољава потребе било које апликације, од малих корисника до индустријских трансформатора и дистрибутивних инсталација.

Серија ДАМ1 има седам величина оквира, до 1600А, прекидни капацитет до 100 кА, радни напон до 1000 Волти, лако задовољава различите свеобухватне потребе за електричним и механичким додацима, пружа разноврсна инсталацијска решења како би се максимизирале потребе било ког система напајања.

Са глобалном сертификацијом КЕМА, АСТА, СЕМКО, ЦБ, ЦЕ, РОХС; ДАМ1 је најбољи избор за светске фабрике електричних уређаја и ОЕМ.

Кључне спецификације

Електрични параметри ДАМ1 МЦЦБ прекидача у ливеном кућишту

● Ицу:О-т-ЦО тест (О:Отворени маневар,ЦО:Затвори-Отвори маневар,т:Трајање чекања)

● Ицс:О-т-ЦО-т-ЦО тест(О:отворени маневар,ЦО:Затвори-отворени маневар,т:Трајање чекања)

★ Положај УКЉУЧЕНО/И: Указује на то да су контакти прекидача затворени. У овом положају, полуга прекидача је у горњем положају

★ ТРИП позиција: Означава да је прекидач отворен због било каквог квара (преоптерећења или кратког споја). У овом случају, полуга прекидача је у средњем положају између положаја ОН и ОФФ. Да би се прекидач, који је у искљученом положају, пребацио у положај ОН; гурните ручицу прекидача надоле као што је приказано знаком ОФФ

Окидач ће се подесити уз звук "клик". Након тога повуците ручицу као што је приказано знаком ОН да затворите прекидач

★ ОФФ/0 Позиција: Означава да су контакти прекидача отворени. На овај начин, полуга прекидача је у доњем положају.

Физички параметри ДАМ1-125 МЦЦБ прекидача у ливеном кућишту

Принцип рада и заштитни механизам

★ термичка заштита (преоптерећење)

Биметална трака се савија када се загрева трајном прекомерном струјом (> називне струје). Брзина савијања је пропорционална јачини струје—обезбеђујући искључење у инверзном времену које имитира термичко понашање кабла, спречавајући сметње и истовремено штитећи опрему.

★ Магнетна заштита (кратки спој)

Током кратког споја (на пример, фаза-фаза или фаза-земља), магнетно поље велике струје тренутно повлачи соленоидни клип, ослобађајући механизам засуна у року од милисекунди—пресецајући струју квара пре него што дође до термичког оштећења.

Предности производа

★ Тело и поклопац:

Полиестерска смола од стаклених влакана је коришћена као материјал за тело и поклопац у складу са стандардом ЕН 60512-20-2. Овај материјал, који се у литератури назива БМЦ (Булк Молдинг Цомпоунд), преферира се због високих електричних и механичких вредности и може да издржи температуру од 160℃ непрекидно. БМЦ материјал не гори када је у контакту са жицом на температури од 960℃ у складу са ИЕЦ 695-2-1

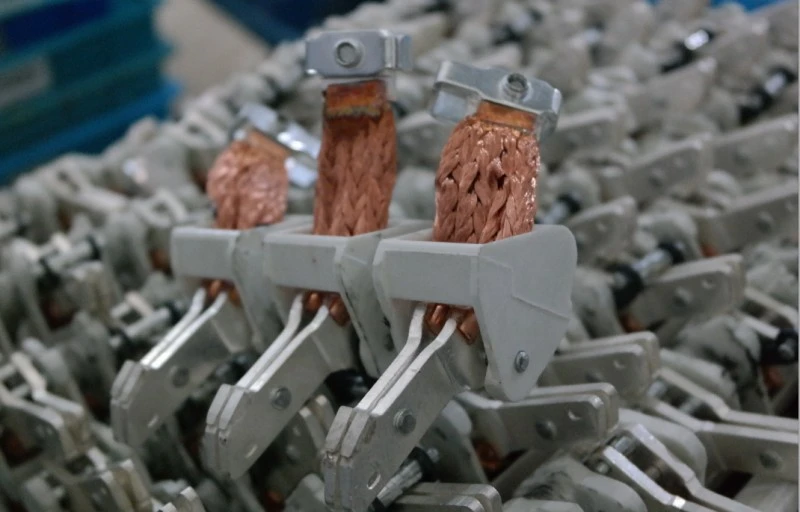

Биметал: Биметал је материјал који се састоји од комбинације два метала плоча са различитим коефицијентима продужења према топлоти. Струја која пролази кроз прекидач загрева биметал. Због дејства ове топлоте. биметални се савија према мање продуженој плочи. Пошто се топлота повећава како се струја која пролази кроз прекидач повећава, биметал се више загрева и више се савија. На тај начин контролише механизам за отварање за отварање прекидача.

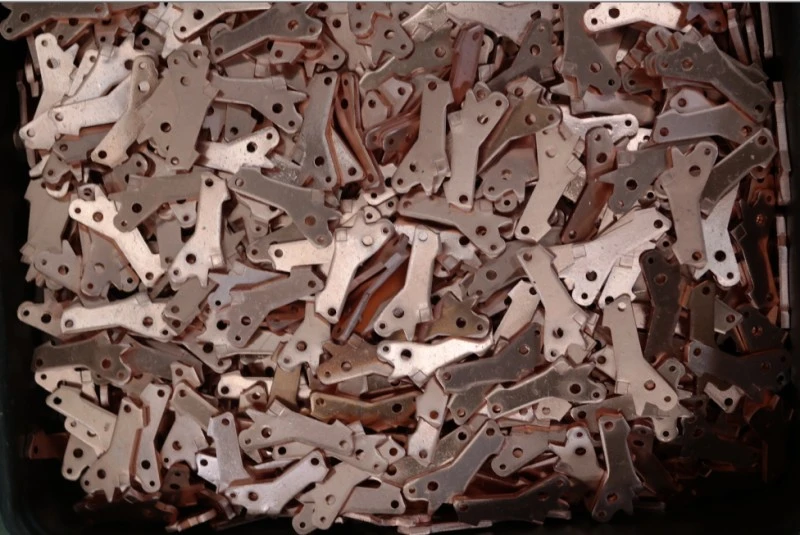

★ Контакти:

Контактна легура се одређује за прекидаче узимајући у обзир вредности ломљене и ношене струје и конструкцију. Обично се у прекидачима користе контакти од сребра, графита, никла, легура волфрама. Контакти, који су направљени од легура сребро-графита са глаткијом структуром, користе се у фиксним (доњим) контактима, контакти сребра волфрама који су тврђи (тврђи) се користе у контакту. У покретним контактима обезбеђена је закривљена структура. На овај начин, контакти од чврсте легуре и меке легуре имају место на меким фиксним контактима у сваком отварању-затварању.

На овај начин се обезбеђује најмањи отпор. Покретни контакт треба веома добро да додирује фиксни контакт да би имао мали отпор контакта. Међутим, превелика сила контактног притиска доводи до оштећења контаката у краћем периоду од нормалног. Контактне легуре су веома важне за здраво отварање-затварање.

★ Ћелија за гашење лука (сепаратор):

Сепаратори се користе за гашење лука који настаје током рада прекидача који ради на енергију. Док је покретни контакт одвојен од фиксног контакта, струја наставља да тече између контаката неко време и то се зове лук. Овај лук би требало да нестане за веома кратко време

★ Гашење лука:

Лук се гура према сепараторима због магнетног поља формираног око лука. На овај начин, лук се продужава и постаје танак и одломљен између сепаратора (Слика-5). Због карактеристика материјала који се користи на бочним зидовима сепаратора долази до појаве гаса услед високе температуре изазване луком. Овај гас има важан утицај на гашење лука.

Апликација

ЦДАДА ДАМ1 прекидач са фиксним калупом (МЦЦБ) је поуздан у критичној инфраструктури:

★ Индустрија: челичане, нафтне и гасне платформе, хемијска постројења

★ Здравствена заштита: болнички главни и под-дистрибутивни одбори

★ Превоз: Железничка сигнализација, системи за пртљаг на аеродрому

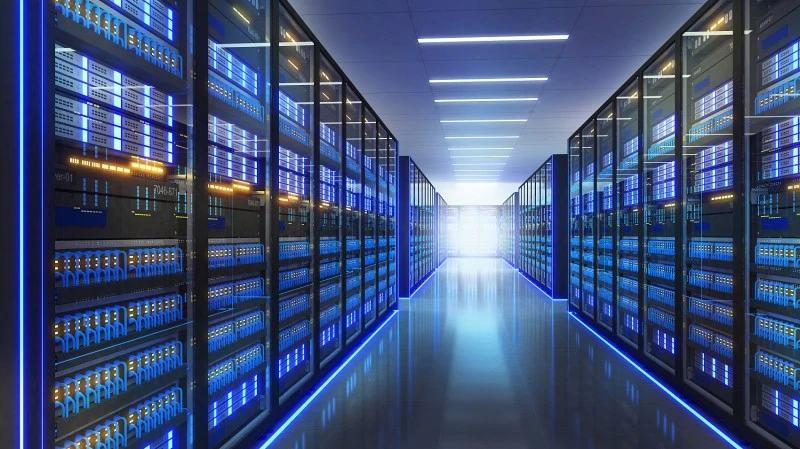

★ Комерцијални: небодери, центри података, тржни центри, конгресни центри

★ Јавни простори: позоришта, стадиони, владине зграде

Предности инсталације и одржавања

★ Једноставна интеграција:

Стандардни комплет укључује сабирнице, фазне баријере и хардвер

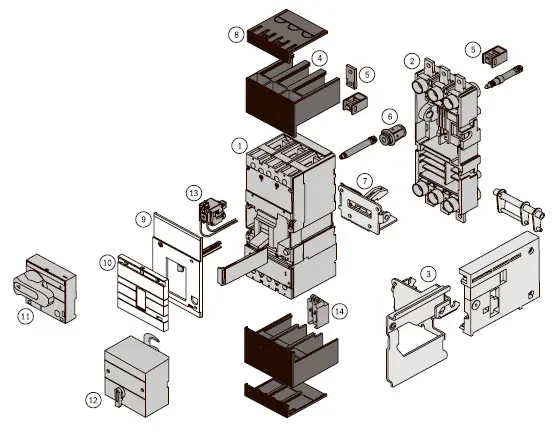

Опциони додаци: алармни контакти, окидачи/поднапонски окидачи, електрични погонски механизми

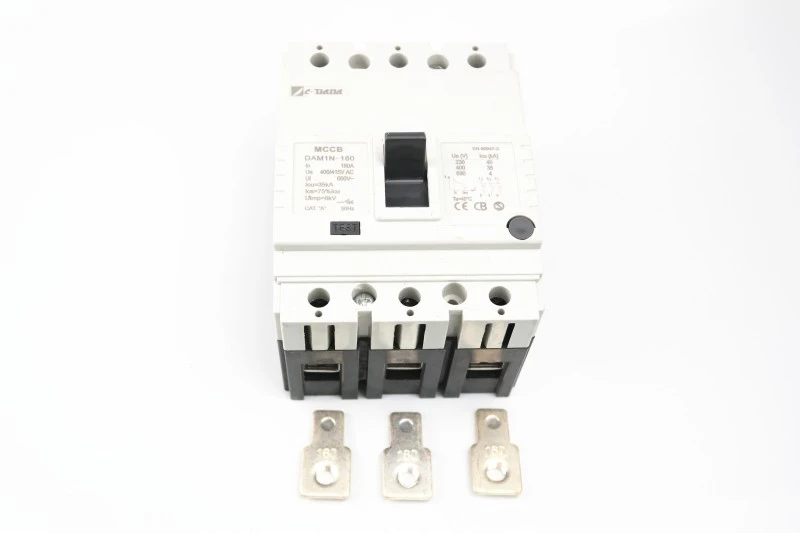

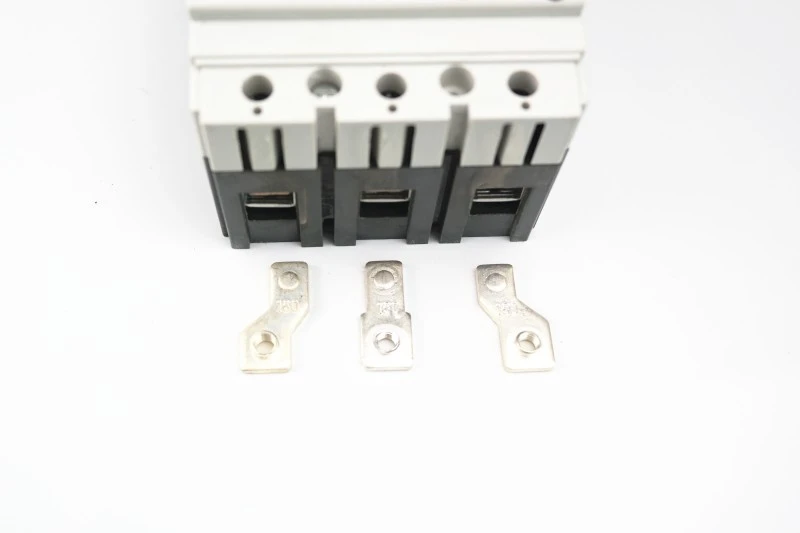

1) Повежите продуженом сабирницом (слика 1)

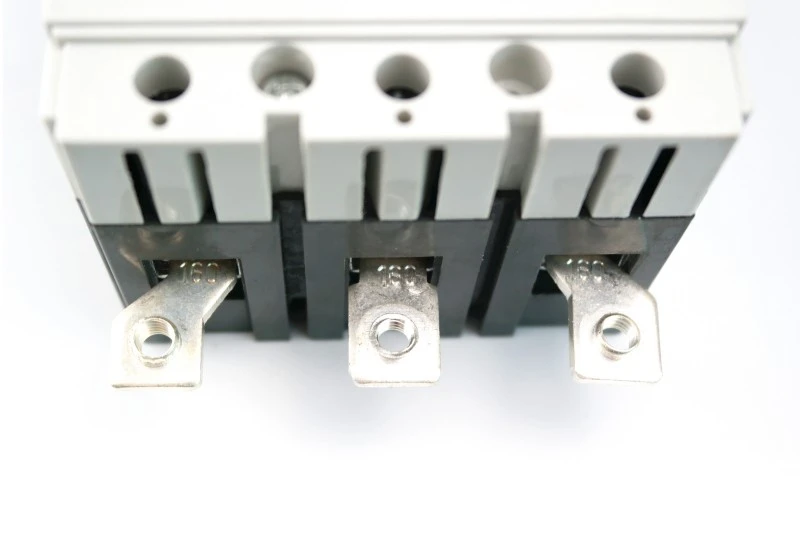

2) Повежите терминалом за расипање (слика 2)

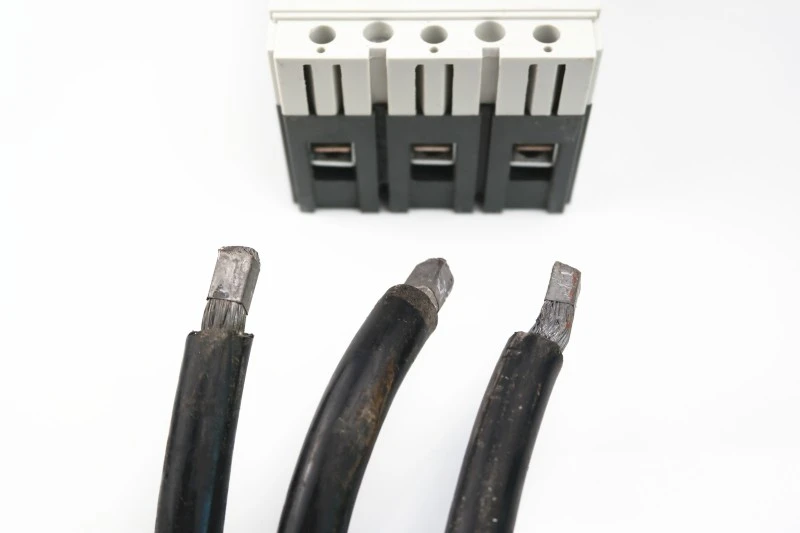

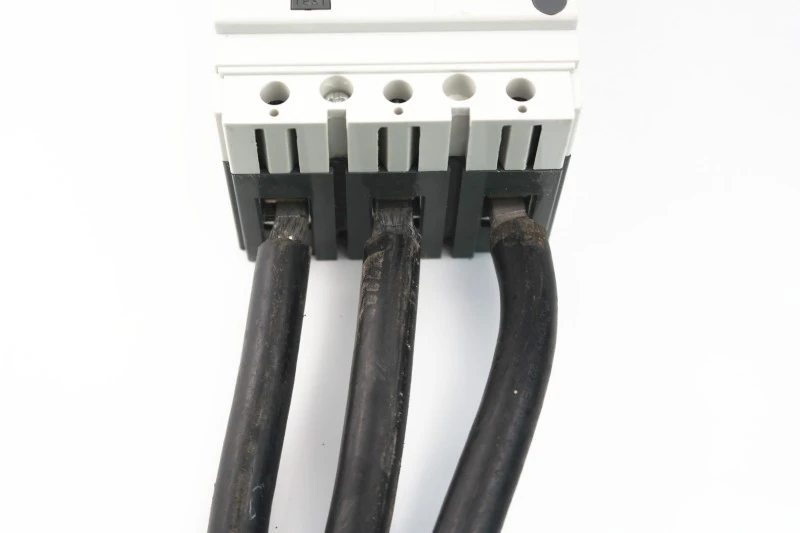

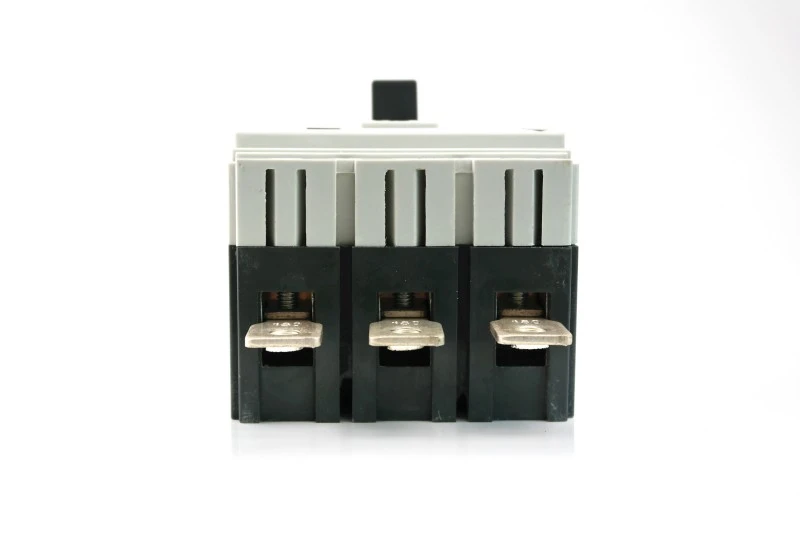

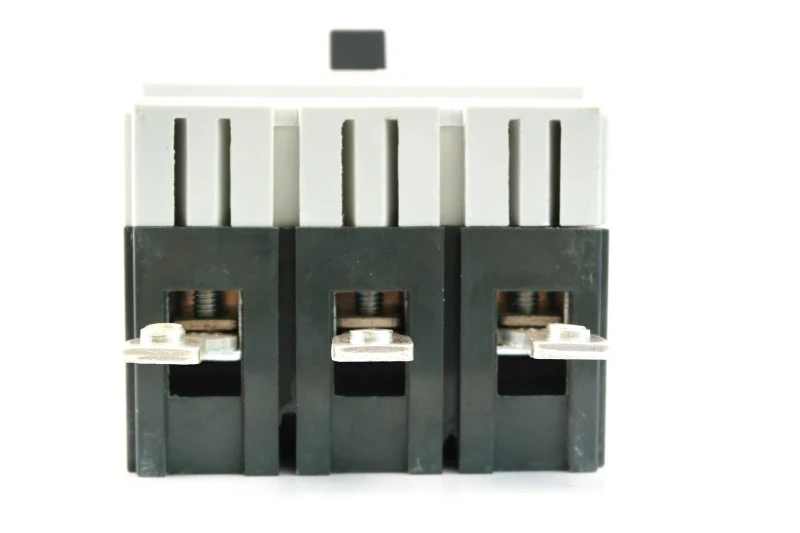

3) Повежите директно кабл (слика 3) без употребе кабловских папучица.

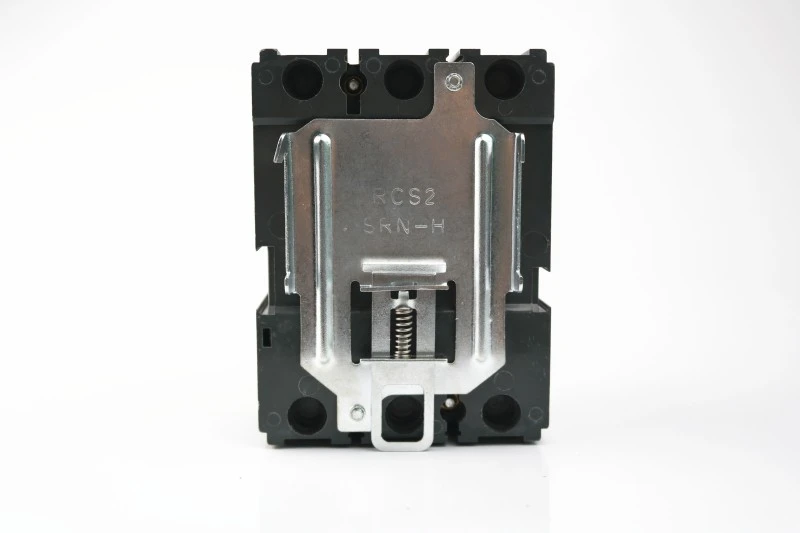

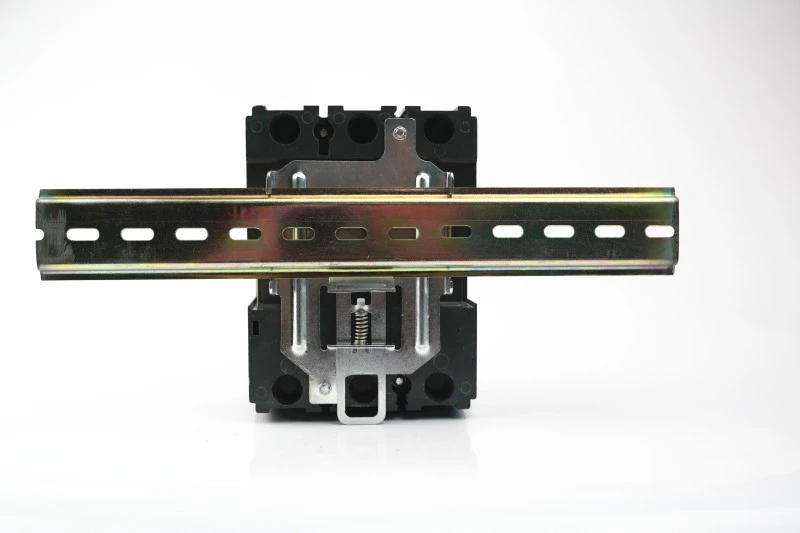

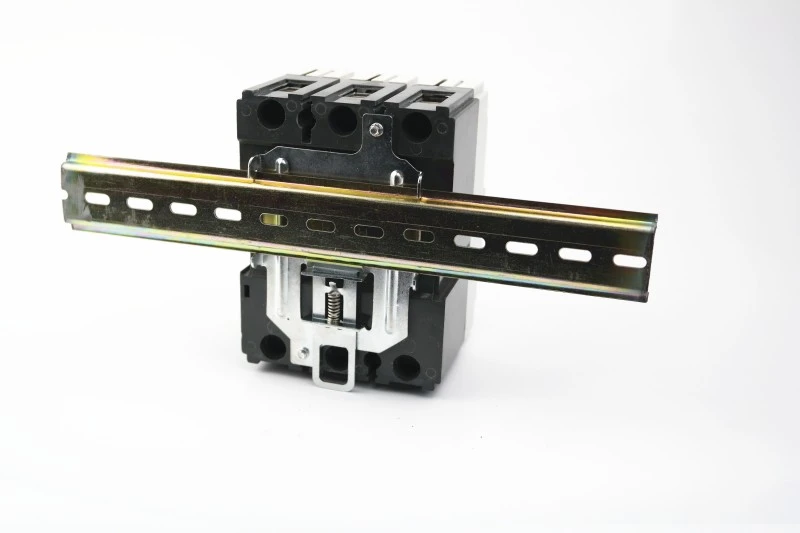

Уз помоћ специјалне обујмице 125 и 160 јединице се могу уградити на ДИН шину.

Разбијач са стезаљком

стезаљка са ДИН шином

стезаљка са ДИН шином

★ Дизајн који штеди простор:

10–20% лакши и компактнији од домаћих алтернатива

Омогућава мање величине кућишта → ниже трошкове материјала и испоруке

★ Ресетовање прилагођено кориснику:

Јасна индикација ТРИП спречава слепо поновно затварање

Чујни „клик“ потврђује правилно механичко укључивање

★ Спреман за будућност:

Подржава комплете за укључивање и извлачење (за одабране моделе)

Компатибилан са додацима за паметно праћење

Зашто изабрати ЦДАДА?

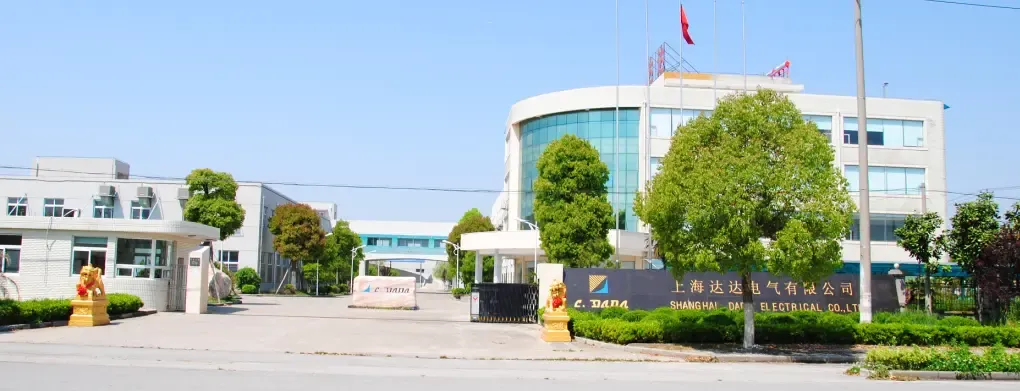

1. Ми смо водећи произвођач више од 42 године. Наша компанија основана 1983. године, развија се веома брзо током 40 година.

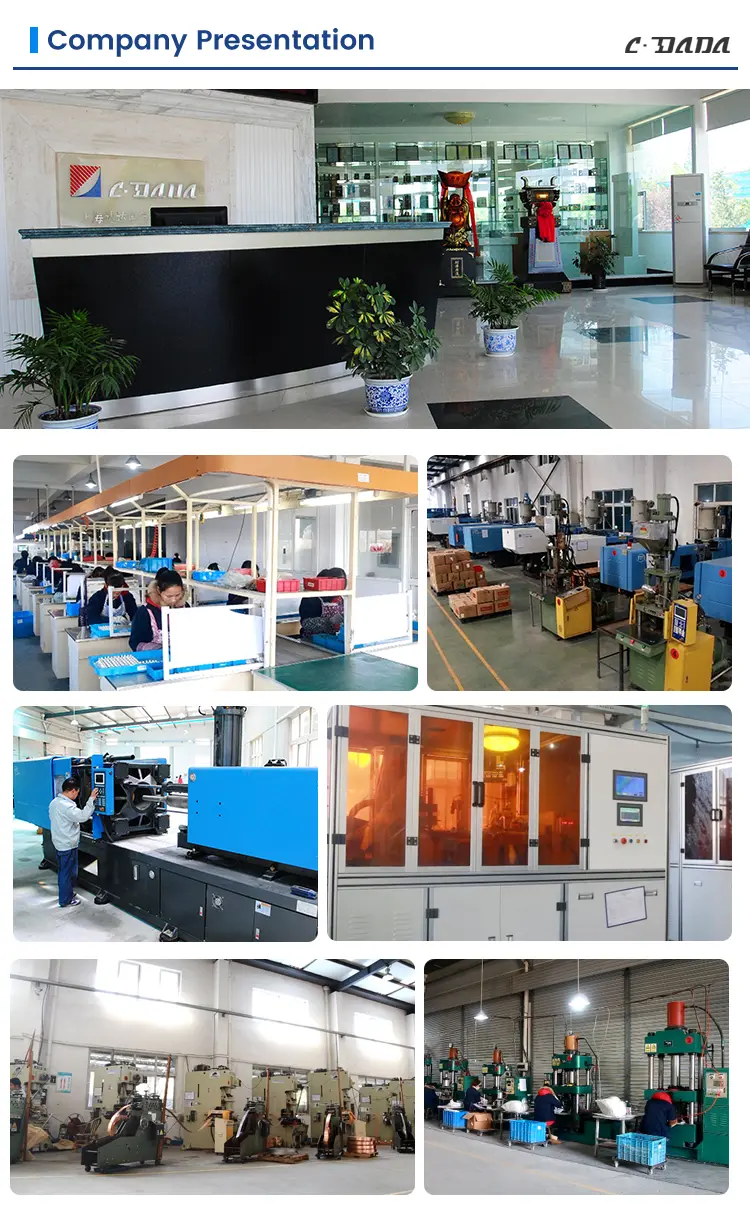

2. Група, која се састоји од 3 фабрике, поседује производну површину од 52.400м² и запошљава више од 500 запослених. Уложили смо скоро десет милиона јуана како бисмо проширили пословање и унапредили наше радионице.

3. Фабрику ревидирали ИНТЕРТЕК, ДЕКРА & ГМЦ

4. Картоне високе чврстоће, заштита палета, добро за извоз на велике удаљености

Често постављана питања (ФАК)

П1: Може ли се прекидач ДАМ1 фиксног типа у ливеном кућишту монтирати на ДИН шину?

А1: Да—модели 125А и 160А могу се инсталирати на ДИН шине помоћу опционе специјалне стезаљке. Веће оцене су само на панелу.

П2: Које сертификате поседује серија ДАМ1?

А2: Сертификован је са ЦЕ, ЦБ, АСТА, КЕМА, СЕМКО и РоХС, обезбеђујући усклађеност у ЕУ, на Блиском истоку, у југоисточној Азији и шире.

П3: Како да ресетујем прекидач након путовања?

А3: Прво померите ручицу до краја на ОФФ (чућете клик), а затим је повуците нагоре на ОН. Никада га немојте присиљавати директно са ТРИП на ОН.

П4: Да ли су помоћни уређаји компатибилни?

А4: Да—алармни контакти, помоћни контакти, окидачи/поднапонски окидачи и електрични оператери се могу додати без растављања.

П5: Да ли је ДАМ1 погодан за замену старијих прекидача?

А5: Апсолутно. Његов компактни отисак омогућава директну замену старих МЦЦБ-а у већини панела – штедећи време и трошкове надоградње.
