Кинеска фабрика професионалних минијатурних прекидача

Позивамо вас да наручите висококвалитетне минијатурне прекидаче одЦДАДА. Као професионални произвођач са деценијама искуства, нудимо свеобухватан спектар конфигурација и подржавамо ОЕМ услуге прилагођавања како бисмо осигурали усклађеност са различитим домаћим кинеским и међународним сертификатима и стандардима.Слободно нас контактирајте за понуду.

Шта је минијатурни прекидач?

A Минијатурни прекидач (МЦБ) је компактни нисконапонски заштитни уређај који се може ресетовати дизајниран да заштити електрична кола од преоптерећења и кратких спојева. Ради на називним напонима до240/415В АЦ (50/60Хз) са тренутним оценама од0.5А до 125А, МЦБ-ови служе као уређај за заштиту примарног кола у стамбеним, комерцијалним и лаким индустријским електричним дистрибутивним системима.

МЦБ представља фундаментални напредак у односу на традиционалне осигураче, нудећиаутоматско окидање при откривању квара имогућност ручног ресетовања када се грешка отклони—елиминишући замену компоненти и смањујући трошкове одржавања. Сваки МЦБ има специфичну јачину струје која је усклађена са заштићеним колом, обезбеђујући прецизну координацију заштите.

МЦБ категорије производа и конфигурације

Класификација	Тип	Цуррент Ранге	Кључне карактеристике
Карактеристика окидања (крива)	Тип Б	0,5А – 63А	3-5×У тренутном кретању, мала налетна оптерећења (осветљење, отпорно грејање)
	Тип Ц	0,5 А – 125 А	5-10×На путу, умерен налет (мотори, клима уређаји, мали апарати)
	Тип Д	0,5А – 63А	10-20×Ин трип, висок налет (трансформатори, велики мотори, опрема за заваривање)
	Тип К	0,5А – 63А	8-12×Ин трип, комерцијална/индустријска оптерећења мотора
	Тип З	0,5А – 40А	2-3×Ин трип, осетљива електронска опрема, заштита полупроводника
Поле Цонфигуратион	Једнополни (СП)	0,5А – 63А	Фазна заштита у једнофазним колима
	Двополни (ДП)	0,5А – 63А	Фаза + неутрална заштита, заједничка трип бар
	троструки (ТП)	0,5 А – 125 А	Трофазна заштита, индустријска дистрибуција
	Четворополни (4П)	0,5 А – 125 А	Трофазни + неутрални, заједнички механизам окидања
Бреакинг Цапацити	Стандард (С)	3кА – 6кА	Домаће инсталације, мреже ниског нивоа квара
	Побољшано (Х)	10кА	Пословни објекти, средњи нивои квара
	високо (Г)	15кА – 25кА	Индустријска мрежа, велики капацитет квара
Монтажни стандард	ДИН шина (ИЕЦ 60715)	Све оцене	35 мм горња шина (ТХ35), брза монтажа
Монтажни стандард	Панел Моунт	0,5А – 63А	Подножје причвршћено завртњима, старе инсталације

Тренутна серија оцена (преферентне вредности): 0,5А,1А,2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А

Основне функције и могућности заштите

Двоелементни заштитни механизам

Функција	Принцип активирања	Тецхницал Параметерс
Заштита од преоптерећења (термичка)	Топлотна експанзија биметалне траке	1,05×Ин: Нема окидања (2х), 1,3×Ин: Трип ≤1х (Ин≤32А), ≤2х (Ин>32А), 1,45×Ин: Трип <1х
Заштита од кратког споја (магнетна)	Соленоидни клип тренутно	Тип Б: 3-5×Ин, Тип Ц: 5-10×Ин, Тип Д: 10-20×Ин, <20мс операција
Функција изолације	Позитивно раздвајање контаката	Погодност за изолацију према ИЕЦ 60898-1, верификација контактног размака
Трип Индицатион	Механичка застава/прозор	Изразита ОН/ОФФ позиција, механизам без окидања спречава затварање у случају грешке

Напредне карактеристике дизајна

Модерни МЦБ укључују софистициране инжењерске елементе:

Механизми брзог прављења, брзог прекида: Независно од брзине рада ручке, обезбеђујући доследно затварање контакта

Дизајн без путовања: Спречава ручно затварање током дуготрајних кварова

Реверзибилност линијског оптерећења: Улазно/излазни терминали заменљиви за флексибилност инсталације

Окружење апликација и случајеви употребе

Инсталационо окружење	Специфиц Апплицатион	Типичне спецификације
Стамбене зграде	Кола осветљења, утичнице, ХВАЦ, бојлери	6А-32А Тип Б/Ц, 6кА Ицн, монтажа на ДИН шину
Комерцијалне канцеларије	Разводне плоче, рачунарска опрема, УПС кола	10А-63А Тип Ц, 10кА Ицн, 4-полни за 3-фазе
Малопродаја и угоститељство	Осветљење продавнице, хлађење, кухињска опрема	16А-40А Тип Ц, 10кА, заједнички окидач за вишеполне
Индустријске контролне табле	Машине алатке, кола за управљање моторима, аутоматика	10А-63А Тип Д, 15кА, висока механичка издржљивост
Инфраструктура	Метро станице, аеродроми, болнице, дата центри	32А-125А Тип Ц, 25кА, ограничење струје Класа 3
Обновљива енергија	Заштита соларних струна, батеријски системи, инвертори	10А-63А ДЦ оцењено (ИЕЦ 60898-2), 250В/500В/1000В ДЦ
Марине & Оффсхоре	Дистрибуција бродова, оффсхоре платформе	Тропицализед (Т2), отпоран на корозију, 55°Ц амбијент

Производни процес и ток производње

Прецизна производна секвенца великог обима

ИКЦ сировина → Термопластично бризгање → Штанцање контактног система → Склоп биметалног елемента → Намотај магнетног намотаја → Интеграција лучног жлеба → Склапање механизма → Калибрација и тестирање → Коначна контрола квалитета → Паковање

Критичне фазе производње

Стаге	Детаљи процеса	Тачке контроле квалитета
Кућиште Ињецтион Молдинг	Термопласт са високим ударом (ПА66, ПБТ) са 30% стаклених влакана, температура топљења 280-320°Ц, притисак убризгавања 800-1200 бара	Толеранција димензија ±0,05 мм, јачина удара >7 кЈ/м², индекс праћења >600В, УЛ 94 В-0 запаљивост
Контактирајте Стампинг & Платинг	Контакти сребро-никл (АгНи 90/10) или сребро-кадмијум оксид, прогресивно штанцање, оплата цеви 8-12 μм сребра	Тврдоћа ХВ 80-120, контактни отпор <100μΩ, дебљина оплата КСРФ верификација
Производња биметалних елемената	Инцонел/пасивирани челични композит, прецизно ваљање, термичка обрада за карактеристике угиба	Стопа скретања 0,15-0,25 мм/°Ц, калибрација на референтној температури од 20°Ц, ±3% конзистенције серије
Производња магнетних завојница	Бакарна жица (пречник 0,3-0,8 мм), аутоматизовано намотавање, вакуум импрегнација лаком	Број обртаја ±1%, ДЦ отпор ±5%, отпор изолације >100МΩ
Арц Цхуте Ассембли	Челичне разделне плоче (0,5 мм), керамичке лучне решетке, оптимизована геометрија дејонизујуће коморе	Верификација магнетног флукса, диелектрична чврстоћа 2,5 кВ, димензија ±0,02 мм
Механизам интеграције	Систем пуњења од челика за опруге, механизам за преклапање, преклапање без икаквог покрета, опруге за складиштење енергије	Механичка издржљивост 20.000 циклуса, сила окидања 3-8Н, поузданост прекидача
Финал Цалибратион	Аутоматско тестирање временске струје на 1,05×Ин, 1,25×Ин, 5×Ин (или специфично за криву)	Време путовања ±20% толеранције, тренутна верификација окидања, трајност обележавања

Примарне сировине и спецификације компоненти

Компонента	Спецификација материјала	Стандарди добављача	Кључна својства
Молдед Хоусинг	ПА66 ГФ30 (полиамид 66, 30% стаклених влакана) или ПБТ ГФ30	ИЕЦ 60664-1, УЛ 94 В-1	Индекс праћења >600В, отпорност на топлоту 160°Ц, јачина удара >7 кЈ/м², доступно без халогена
Оператинг Хандле	ПЦ/АБС мешавина или ПА66	ИСО 527	Затезна чврстоћа >50МПа, УВ стабилизован, постојан
Фиксни/покретни контакти	Електролитички бакар (Цу-ЕТП Ц11000) + превлака АгНи 90/10 или АгЦдО	АСТМ Б152	Проводљивост ≥100% ИАЦС, отпорност на ерозију лука, против заваривања
Биметална трака	Инцонел 718/пасивирани челични композит (АСТМ ТМ2) или месинг/челик	АСТМ Б388	Стопа скретања 0,2 мм/°Ц, стабилност ±3% током 20 година, отпорност на пузање
Магнетиц Цоил	Емајлирана бакарна жица (класа Ф 155°Ц или класа Х 180°Ц)	ИЕЦ 60317	Пробојни напон >3кВ, лемљивост 390°Ц/2с, флексибилност
Плоче за раздвајање лука	Хладно ваљани челик СПЦЦ-СД (0,5мм) са керамичким премазом	ЈИС Г 3141	Магнетна пермеабилност >2000, отпорност на топлоту >1000°Ц, гашење лука
Оператинг Спрингс	Уљем каљени угљенични челик СВП-Б или нерђајући челик 301	ЈИС Г 3522	Заморни век >50.000 циклуса, затезна чврстоћа 1800-2200МПа
Терминали	Месинг Ц36000 или бакар Ц11000 са лимом (5-8μм)	АСТМ Б16	Густина струје 1,0-1,2 А/мм², отпорност на обртни момент 1,5-2,5 Нм, отпорност на корозију
Монтажни клип	Челик за опруге 65Мн или нерђајући челик 304	ГБ/Т 1222	Сила стезања 50-100Н, компатибилност са ДИН шином (ЕН 60715)

Усклађеност са стандардима и протоколи тестирања

Међународни оквир стандарда

Стандард	Обим	Применљиве оцене
ИЕЦ 60898-1	Прекидачи за рад наизменичне струје (за домаћинство и слично)	Глобална основа за АЦ МЦБ до 125А, 415В
ИЕЦ 60898-2	Прекидачи за АЦ и ДЦ рад	МЦБ-ови са ДЦ оценом за соларне, батеријске, шинске апликације
ЕН 60898-1	Европска хармонизована верзија	ЦЕ ознака, усклађеност тржишта ЕУ
ИЕЦ 60947-2	Нисконапонски склопни уређаји - Прекидачи	Индустријски аутоматски прекидачи >80А, већи прекидни капацитет
ГБ/Т 10963.1	Еквивалент кинеског националног стандарда	ЦЦЦ сертификација, тржиште Кине

Обавезни тестови типа (ИЕЦ 60898-1)

Тест Цатегори	Специфиц Тест	Критеријуми прихватања
Означавање и документација	Неизбрисивост обележавања	Трајно након брисања растварачем, промена температуре
Механички интегритет	Поузданост вијака, прикључака, терминала	Нема попуштања након вибрација, издржава обртни момент
Сигурност	Заштита од струјног удара	ИП20 минимум, терминали отпорни на прсте
Диелектрична својства	Издржљивост на фреквенцију снаге (2кВ/1мин), импулс (6кВ)	Нема квара, нема прескока
Пораст температуре	Континуирана струја на 40°Ц околине	Терминали ≤60К, кућиште ≤40К
28-дневни тест	Одржано 1,13×Ин лоадинг	Нема путовања, нема деградације
Карактеристике окидања	Конвенционална верификација временске струје	1,05×Ин: без путовања (2 х), 1,3×Ин/1,45×Ин: путовање у границама
Механичка издржљивост	20.000 операција без оптерећења	<5% одступања параметара, без грешке
Елецтрицал Ендуранце	4.000 операција оптерећења при називној струји	Хабање контакта <50%, карактеристике клизања су очуване
Кратки спој	Ицн (оцена), Ицс (услуга) верификација	3 операције, успешан прекид, диелектрични опоравак
Енвиронментал	Механички удар, удар, топлота, ватра, рђање	Функционално након кондиционирања, без деградације сигурности

Фабричка контрола квалитета и стандарди инспекције

КЦ долазног материјала (ИКЦ)

Материјал	Инспекцијски предмети	План узорковања	Опрема
Термопластичне грануле	Садржај стакла, вискозитет, влага, боја	По серији, ЦОА верификација	Индекс тока талине, анализатор влаге, спектрофотометар
Бакарна жица (контакти)	Чистоћа ≥99,9%, проводљивост, жарење	АКЛ 0,65	Спектрометар, мерач проводљивости
Решење за посребривање	Концентрација метала, пХ, нечистоће	Дневно праћење	Атомски апсорпциони спектрометар
Биметална трака	Стопа скретања, отпор, стабилност	По серији, испитивање узорка	Термална пећ, мерење угиба
Емајлирана жица	Пречник, дебљина изолације, пробојни напон	АКЛ 1.0	Микрометар, диелектрични тестер
Опружни челик	Затезна чврстоћа, отпорност на замор, формирање	По серији	Машина за затезање, тестер замора

Контрола квалитета у процесу (ИПКЦ)

Станица	Контролни параметри	Фреквенција	Метод
Ињекционо обликовање	Температура 280-320°Ц, притисак 800-1200 бара, време циклуса	Сваки циклус	СЦАДА мониторинг, СПЦ графикони
Контакт жигосање	Димензија ±0,02 мм, шиљак <0,01 мм, дебљина оплата	Сваких 30 минута	Оптички компаратор, КСРФ анализатор
Биметална калибрација	Отклон на референтној температури, тест пузања	Сваких 100 јединица	Аутоматска станица за калибрацију
Намотај намотаја	Број обртаја, контрола напетости, уједначеност слоја	Свака јединица	Аутоматска машина за намотавање са повратном спрегом
Монтажа механизма	Преклопна сила, функција без окидања, контактни размак	Свака јединица	Мерач силе, аутоматизована испитна станица
Завршна монтажа	Означавање обртног момента, поравнање контаката, рад ручке	Свака јединица	Висион систем, функционални тестер

Коначна контрола квалитета (ФКЦ) и излазна контрола квалитета (ОКЦ)

Тест Итем	Стандард	Величина узорка
Диелектрични отпорни напон	2кВ АЦ/1мин	100%
Отпор изолације	>100МΩ @ 500В ДЦ	100%
Отпор контакта	<100μΩ по полу	100%
Карактеристике окидања	1,05×Ин (без пута), 1,3×Ин (путање), 5×Ин (тренутно)	100%
Механички рад	5 ОН-ОФФ циклуса, верификација без окидања	100%
Размак између отворених контаката	≥3 мм (према ИЕЦ 60898-1)	100%
Визуелна и димензионална инспекција	Нула дефеката на критичним димензијама	100%
Означавање трајности	Брисање растварачем, тест на хабање	АКЛ 1.0
Интегритет паковања	Тест пада, вибрације (ИСТА 3А), етикетирање	По лоту

Производна инфраструктура и производни капацитети

Напредна производна опрема

Категорија опреме	Спецификација машине	Функција	Капацитет
Ињецтион Молдинг	120-тонска термопластична ињекциона преса (Арбург/Енгел) са роботским руковањем	МЦБ кућиште, поклопац, производња лучне коморе	5.000 станова/дан
Прогрессиве Стампинг	Брза преса од 60 тона (Брудерер/Иамада Добби) са заштитом од калупа	Контактно штанцање, обликовање терминала	30.000 контаката дневно
Површинска обрада	Аутоматска линија за наношење цеви (сребро, калај)	Дебљина контактне плоче 8-12μм	5.000 кг/дан
Скупштина	Брза монтажа	Монтажа механизма, калибрација, тестирање	3.000 јединица/дан по линији
Опрема за тестирање	Аутоматски сет за тестирање примарног убризгавања (3-125А, капацитет грешке 10.000А)	Провера криве време-струја	500 јединица/сат
	Тестер механичке издржљивости (20.000 циклуса, ИЕЦ 60898-1 клаузула 9.11)	Испитивање животног века, праћење хабања	200 јединица истовремено
	ЕМЦ испитна комора (за електронске додатке)	Испитивање отпорности/емисије	100 јединица/дан

Производни капацитет и време испоруке

Категорија производа	Месечни капацитет	Стандардно време испоруке	Могућност хитног наручивања
Стандардни МЦБ (0,5А-63А, СП/ДП)	1.000.000 јединица	3-4 недеље	3 дана (компоненте залиха)
Индустријски МЦБ (80А-125А, ТП/4П)	200.000 јединица	3-4 недеље	5 дана
ДЦ МЦБ (ИЕЦ 60898-2)	100.000 јединица	3-4 недеље	5 дана
Прилагођене конфигурације (специјалне кривине, додатна опрема)	Пројектна основа	4-6 недеља	2 недеље

Структура инжењерског и техничког тима

Одељење	Персонал	Стручност	Одговорности
Р&Д инжењеринг	5 инжењера	Нисконапонска заштита, наука о материјалима, електромагнетно пројектовање, аутоматизација	Развој нових производа (Б/Ц/Д/К/З криве), прилагођавање, портфолио патената (30+ патената)
Процесс Енгинееринг	18 инжењера	Ињекционо ливење, прецизно штанцање, позлаћивање, витка производња	Оптимизација производне линије, СОП документација, побољшање приноса (>99%), интеграција аутоматизације
Тестирање и валидација	12 инжењера	Испитивање великог обима, симулација животне средине, инжењеринг поузданости	Координација испитивања типа, аутоматизација рутинског тестирања, анализа грешака, управљање сертификацијом
Осигурање квалитета	30 техничара	ИСО 9001, ИАТФ 16949, статистичка контрола процеса (СПЦ), метрологија	Ревизија добављача, ревизија процеса, управљање корективним акцијама, лабораторија за калибрацију
Апплицатион Енгинееринг	8 инжењера	Стамбено/комерцијално електрично пројектовање, селективна координација, подршка на терену	Техничка подршка корисницима, дизајн дистрибутивне табле, програми обуке

Цертификати и документација о усклађености

Цертифицатион	Орган издавања	Обим	валидност
ИСО 9001:2015	ТУВ СУД / СГС / Буреау Веритас	Систем управљања квалитетом	Годишњи надзор
Испитивање типа ИЕЦ 60898-1	Интертек	Безбедност и перформансе производа	По серији производа
ЦЕ ознака	Нотифиед Боди	приступ тржишту ЕУ	Зависно од дизајна
ЦЦЦ (Кина)	ЦКЦ	Кинеска обавезна сертификација	5 година важења
ЦБ Сцхеме	ИЕЦЕЕ	Међународна сертификација	По серији производа
СЕМКО (Шведска)	Интертек	Одобрење за безбедност на нордијском тржишту	По серији производа

Зашто се наша МЦБ производња издваја

Наш производни погон представља40 година специјализације у производњи минијатурних прекидача, испоручујући производе који превазилазе светске стандарде кроз:

Прецизна производња великог обима: Аутоматске линије које производе 1.000.000+ јединица месечно са стопама кварова <50ппм

Вертикална интеграција: Ин-хоусе бризгање кућишта, контактно штанцање/облагање и производња ДИН шина обезбеђујући потпуну контролу ланца снабдевања

Напредна инфраструктура за тестирање: $2М+ уложено у аутоматско тестирање примарног убризгавања, верификацију механичке издржљивости (20.000 циклуса) и усклађеност са ЕМЦ

Глобална стратегија сертификације: Усклађеност са више стандарда (ИЕЦ 60898-1, ЕН, ГБ, ) омогућава несметан улазак на тржиште у преко 120 земаља

Могућност прилагођавања: Од специјализованих тропских формулација (Т2, 55°Ц амбијента) до верзија са ДЦ (250В/500В/1000В) и јединствених карактеристика кривуље

За техничке спецификације, подршку дизајну разводне табле, студије селективне координације или заказивање фабричке ревизије, наш инжењерски тим пружа директне консултације како би осигурао да ваше стамбене, комерцијалне или индустријске електричне инсталације испуњавају и захтеве заштите и дугорочне циљеве поузданости.

View as

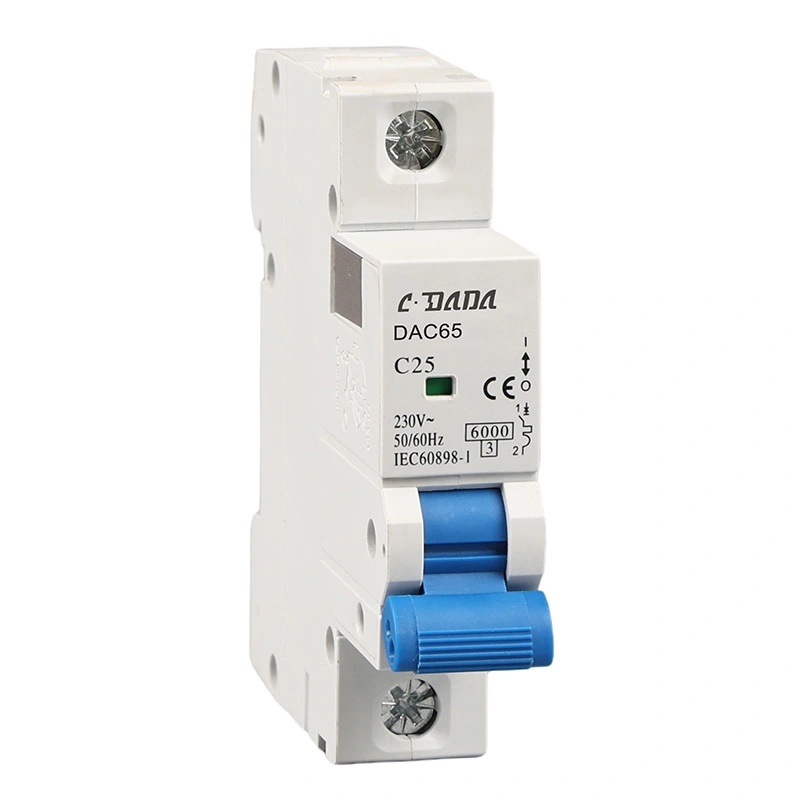

Минијатурни прекидач РЕАЛ 6КА

Контактирајте ЦДАДА данас и дозволите нам да будемо ваш добављач минијатурног прекидача РЕАЛ 6КА, висококвалитетног минијатурног прекидача усклађеног са ИЕЦ/ЕН60898 за поуздану заштиту кола. Одликује га термално магнетно окидање и ватроотпорни омотач, лако се поставља на ДИН шину и једноставан је за одржавање. Комбинује стабилне перформансе са издржљивим дизајном, постижући дуг радни век за стамбену и индустријску дистрибуцију електричне енергије.

Погледај још >> Пошаљи упит >>

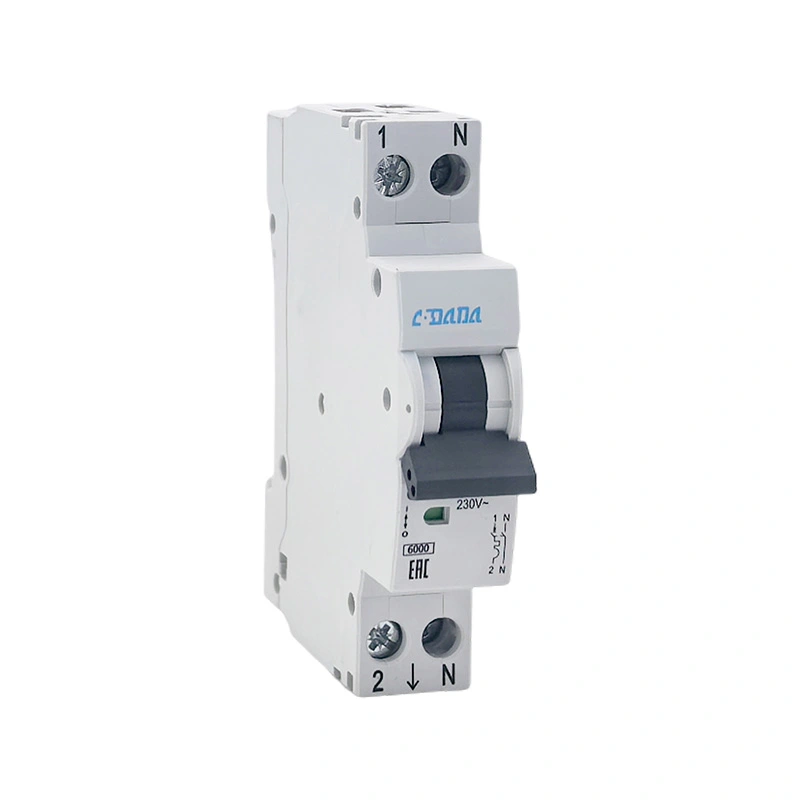

Минијатурни прекидач ДПН 6КА

ЦДАДА минијатурни прекидач ДПН 6КА је савршен за масовну набавку, висококвалитетни 1П+Н минијатурни прекидач у складу са ИЕЦ60898-1 за безбедну заштиту кућних и комерцијалних кола. Користи дизајн са двоструком тачком прекида и стабилно термално-магнетно окидање, лако се инсталира на ДИН шину и једноставно за одржавање. Комбинује поуздану структуру са дугим веком трајања, обезбеђујући безбедно напајање за различите системе ниског напона.

Погледај још >> Пошаљи упит >>

3-фазни МЦБ прекидач

Изаберите ЦДАДА као свог произвођача и добављача и набавите наш 3-фазни МЦБ прекидач, ЦЕ ЦБ ЦЦЦ сертификован са капацитетом прекидања од 6кА за индустријску и комерцијалну дистрибуцију електричне енергије. Овај производ користи кућиште отпорно на пламен и прецизно термално-магнетно окидање, лако се монтира на ДИН шину и лако се одржава. Комбинује стабилне перформансе са дугим механичким и електричним веком, обезбеђујући сигурну заштиту кола за трофазне системе напајања.

Погледај још >> Пошаљи упит >>

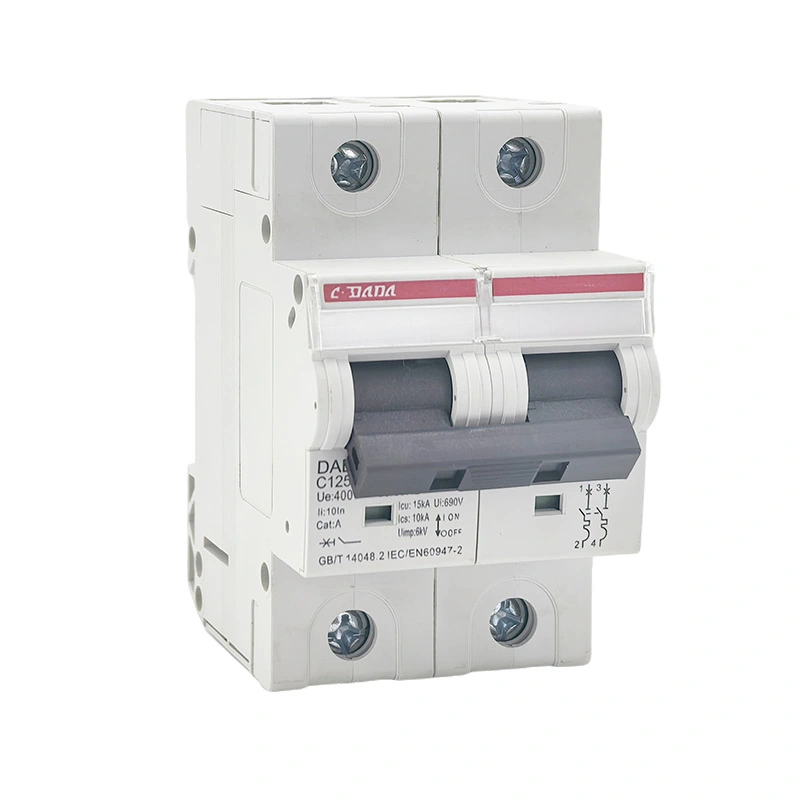

125 15КА Минијатурни прекидач
