Термално магнетни подесиви МЦЦБ

Термално магнетно подесиви МЦЦБ серије ЦДАДА ДАМ1, дизајниран од стране Схангхаи ДАДА Елецтриц, поузданог добављача, нуди потпуно прилагодљиву заштиту од преоптерећења и кратког споја за захтевне нисконапонске апликације. Називан до 1600А на 400В/415В, овај 3П/4П прекидач карактерише независно подешавање термичког (70–100% Ин) и магнетног (5–10×Ин) прагова искључења, омогућавајући оптималну координацију у сложеним дистрибутивним системима.

Сертификован према ЦЕ, ЦБ, АСТА, КЕМА, СЕМКО и РоХС, испуњава глобалне стандарде безбедности и заштите животне средине — што га чини идеалним за ОЕМ произвођаче, извођаче и систем интеграторе широм света.

Предности

★ Широк опсег: 160А до 1600А (АЦ)

★ Компактне димензије

★ Подесива термална поставка (70-100%) Ин.

★ Подесива магнетна поставка (5-10 пута) Ин.

★ Притисак дугмета за искључивање.

★ Одвојите главне и лучне контакте

★ Широк избор додатне опреме.

Кључне спецификације

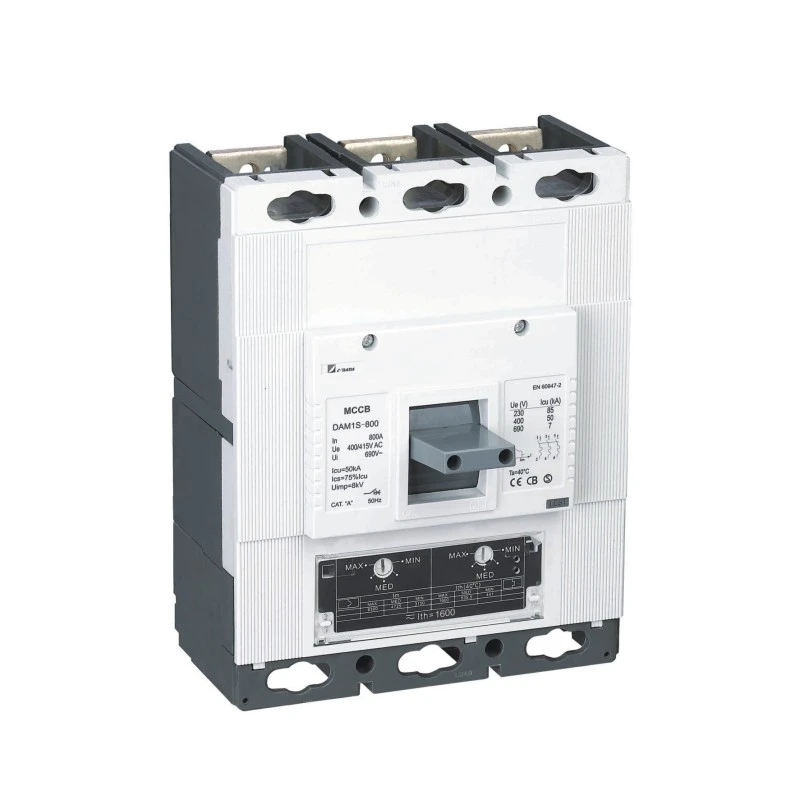

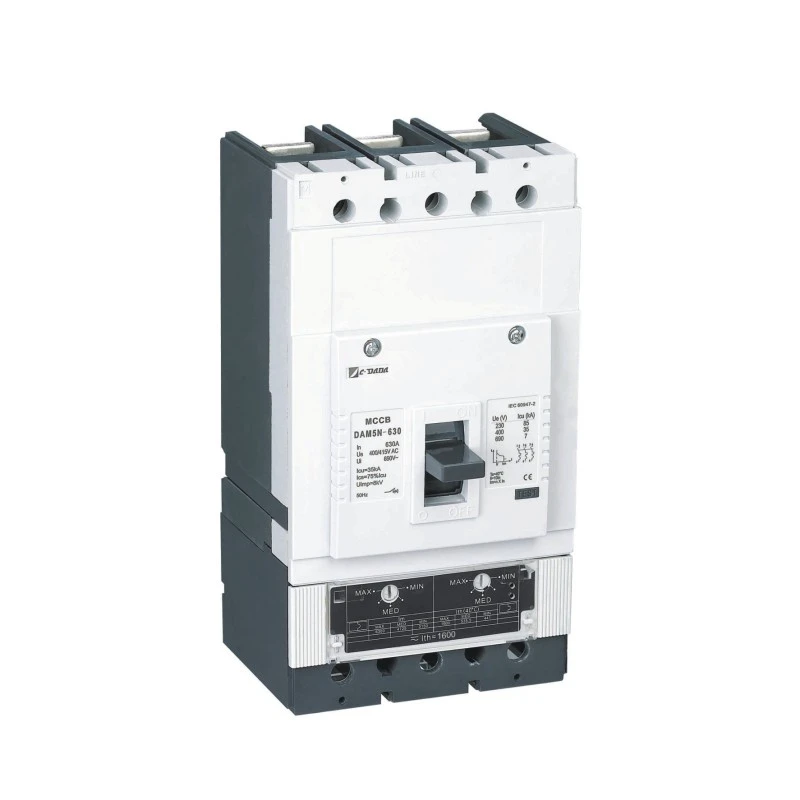

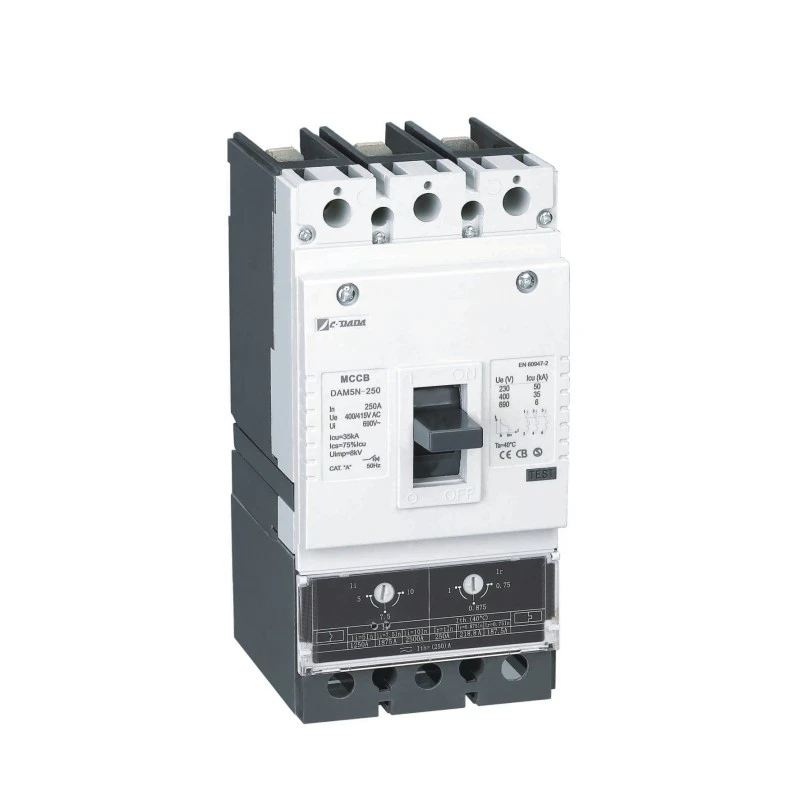

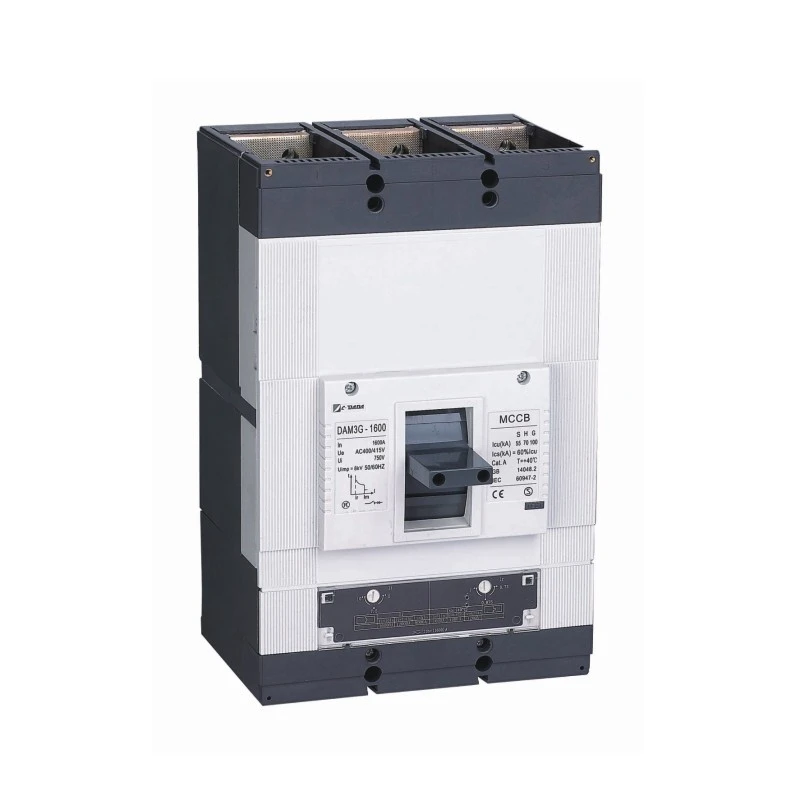

Модел: Серија ДАМ1 – термо-магнетни подесиви МЦЦБ

Тип: Прекидач од ливеног кућишта (МЦЦБ)

Стубови: 3П / 4П

Називни напон (Уе): 400В / 415В АЦ

Опсег називне струје: 160А – 1600А

Термичко подешавање: 70% – 100% од Ин (заштита од преоптерећења)

Магнетно подешавање: 5× – 10× Ин (тренутни прекид кратког споја)

Сертификати: ЦЕ, ЦБ, АСТА, КЕМА, СЕМКО, РоХС

● Ицу:О-т-ЦО тест (О:Отворени маневар,ЦО:Затвори-Отвори маневар,т:Трајање чекања)

● Ицс:О-т-ЦО-т-ЦО тест(О:отворени маневар,ЦО:Затвори-отворени маневар,т:Трајање чекања)

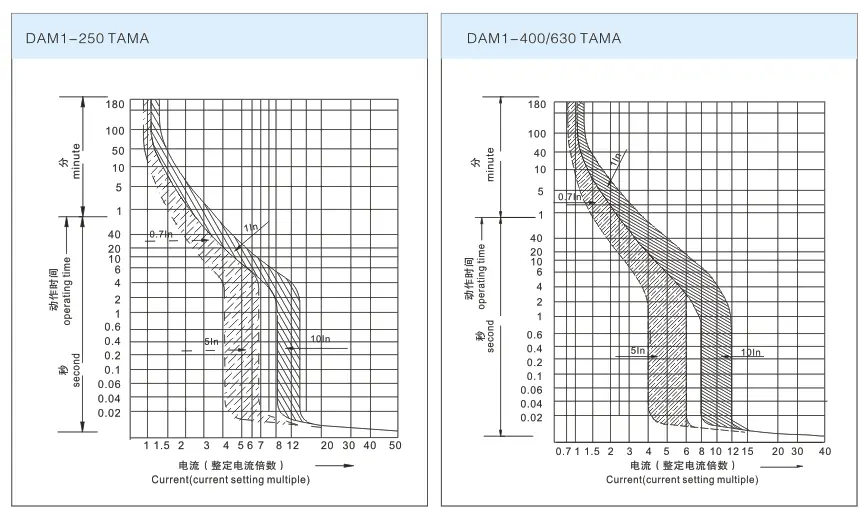

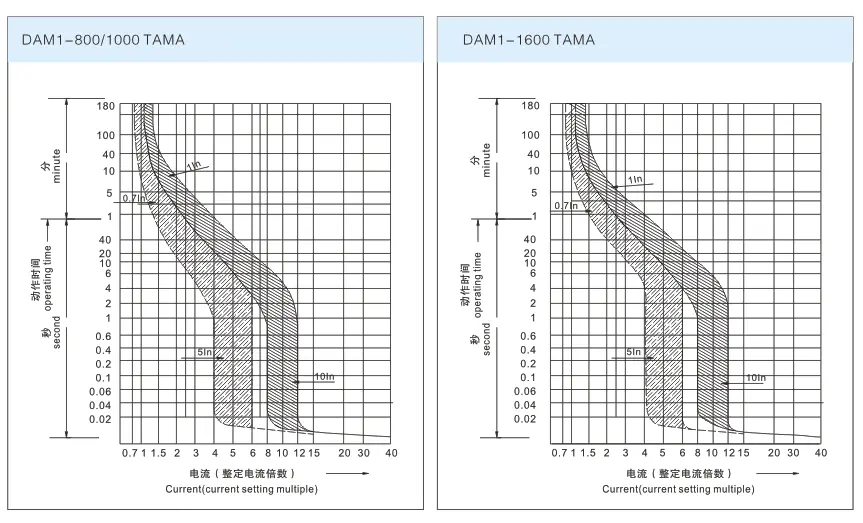

Карактеристична крива за ТАМА МЦЦБ.

Зашто изабрати ЦДАДА?

★ Прецизно инжењерство
За разлику од стандардних МЦЦБ-а са фиксним кривуљама окидања, ЦДАДА-ин термомагнетни подесиви дизајн омогућава инжењерима да фино подесе заштиту како би одговарали називима каблова и низводној опреми – смањујући сметње и побољшавајући селективност система.

★ Глобална усклађеност, локална подршка
Уз АСТА (Велика Британија), КЕМА (Холандија), ЦЕ (ЕУ), ЦБ (глобални) и РоХС сертификате, ЦДАДА производи су прихваћени у преко 60 земаља — уз одговарајућу техничку подршку из Шангаја.

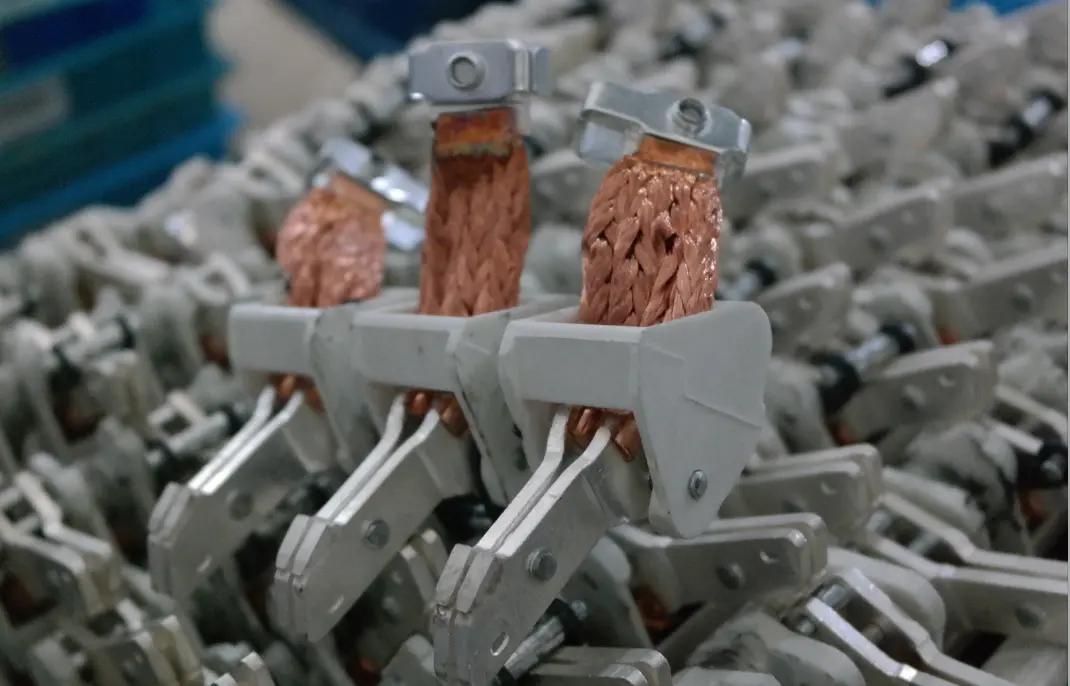

★ Добра материјална предност

Имамо строг систем управљања добављачима и сировинама. Обично бирамо најквалитетнији материјал за прекидаче.

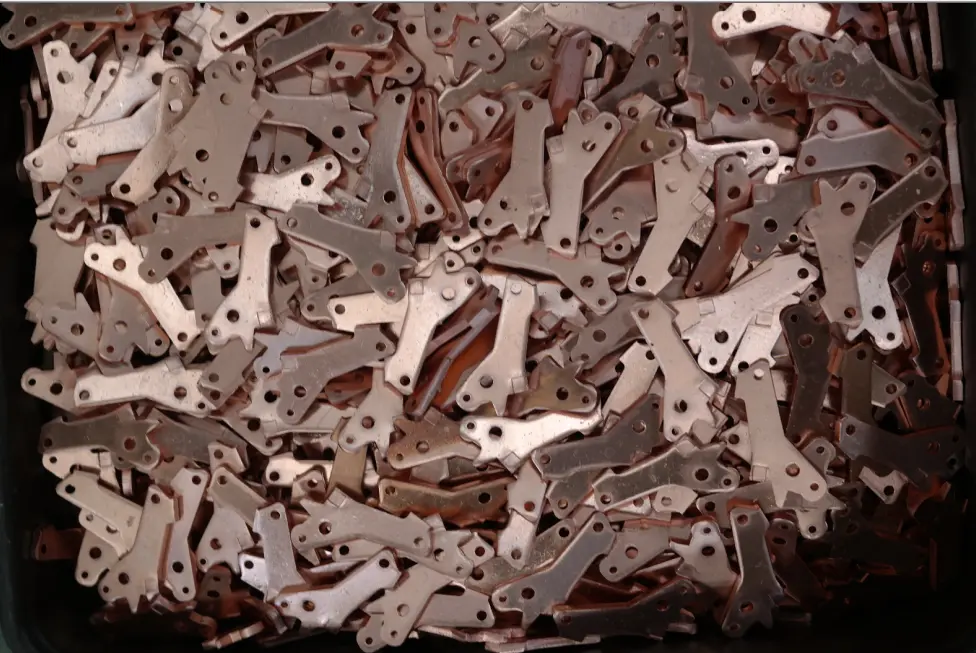

1) Коришћени бакар Т2>99,9%,

2) Сребрни контакт (покретна тачка: 50%, стационарна тачка: 85%),

3) Централна осовина је користила БМЦ-1 ((стаклена влакна: 25%, највећа смола, највећи интензитет).

4) Поклопац и тело БМЦ (стаклена влакна: 22%, већа смола, већи интензитет)

★ ОЕМ & Ретрофит Фриендли
Компактне димензије омогућавају директну замену старијих прекидача без редизајнирања панела. Модуларни додаци поједностављују будуће надоградње.

✅ Исплатива заштита
Прилагодљивост елиминише потребу за складиштењем више прекидача фиксних номиналних вредности—једна ЦДАДА ДАМ1 јединица покрива више сценарија оптерећења.

Типичне апликације

★ Центри за контролу индустријских мотора (МЦЦ) – Ускладите почетну струју мотора без окидања

★ Дата Центер ПДУ панели – Координација са ИТ профилима оптерећења

★ Системи обновљиве енергије – Прилагођавање променљивим условима соларне/ветарске производње

★ Поморске и приобалне платформе – Поуздан рад у тешким окружењима

★ Подстанице за комерцијалне зграде – Оптимизирајте заштиту за ХВАЦ, лифтове, расвјету

Често постављана питања (ФАК)

П1: Шта значи „термално магнетно подесиво“ у ДАМ1 МЦЦБ-у?

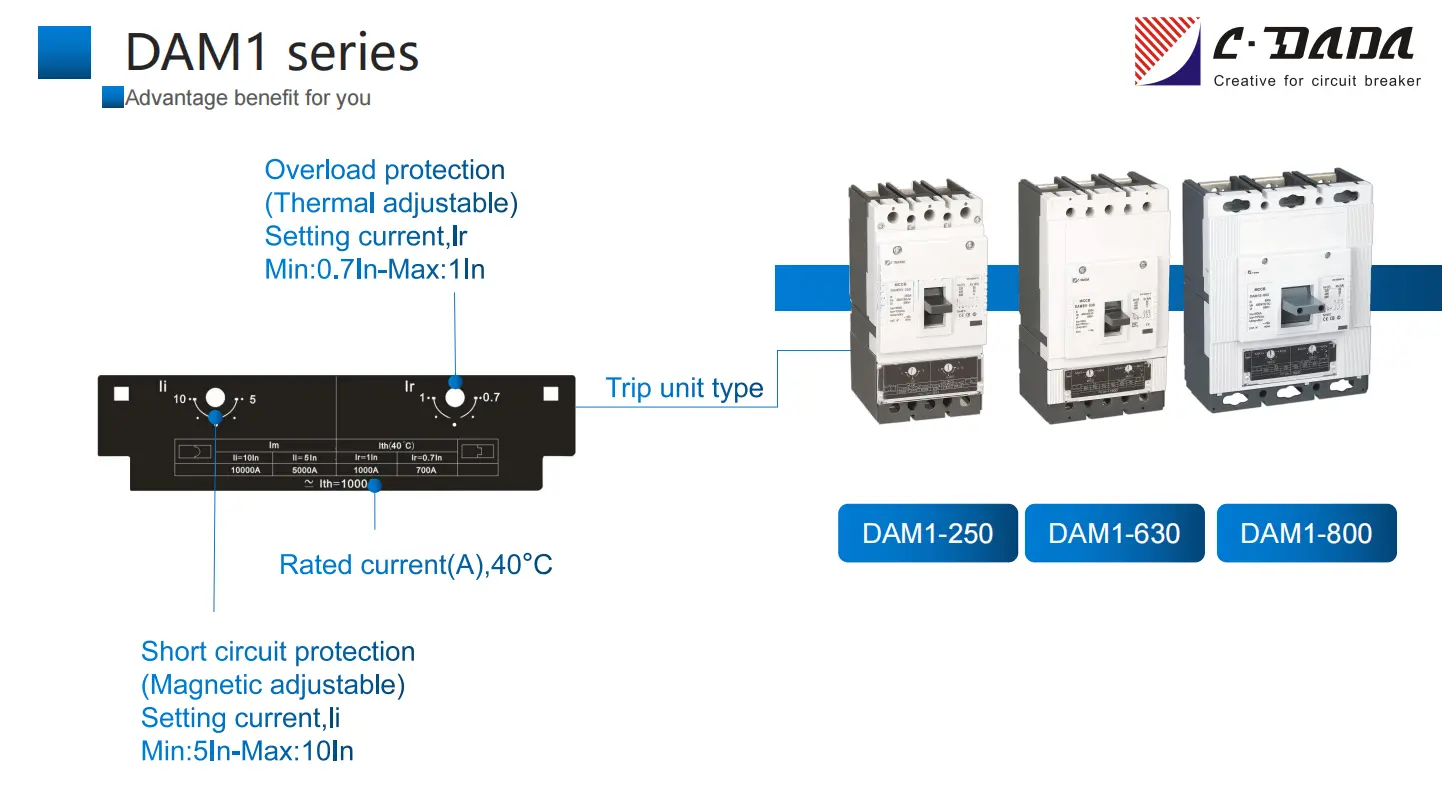

А1: То значи да се и прагови окидања за преоптерећење (термални) и за кратки спој (магнетни) могу ручно подесити:

● Термички: 70%–100% називне струје (Ин)

● Магнетно: 5 до 10 пута Ин Ово омогућава прилагођене заштитне криве за вашу специфичну примену.

П2: Да ли је термомагнетни МЦЦБ 250А доступан у 3П конфигурацији?

А2: Да—сви ДАМ1 подесиви модели од 160А до 1600А доступни су у 3П и 4П верзијама.

П3: Како да прилагодим подешавања путовања?

А3: Користите два спољна бирача или отвора за шрафове на предњој плочи: један за термални (са ознаком „Ир“), један за магнетни (са ознаком „Им“). Није потребно растављање.

П4: Могу ли тестирати прекидач без стварања праве грешке?

А4: Да—уграђено дугме за активирање симулира стање окидања за функционалну верификацију током одржавања.

П5: Зашто изабрати ЦДАДА у односу на друге кинески МЦЦБ брендове?

А5: ЦДАДА се истиче са:

● Права двострука прилагодљивост (многи конкуренти нуде само термичко подешавање)

● Међународни сертификати (не само ЦЦЦ)

● Доследна контрола квалитета (творница са сертификатом ИСО 9001)

● Техничка документација на енглеском за глобалне пројекте
