ОЕМ/ОДМ добављач прекидача за цурење у земљи

Да ли су вам потребни висококвалитетни и издржљиви прекидачи за цурење у земљи?ЦДАДАнуди свеобухватна решења за прилагођавање ОЕМ-а. Као поуздан произвођач са сопственом фабриком, дајемо 3 године гаранције на наше производе.

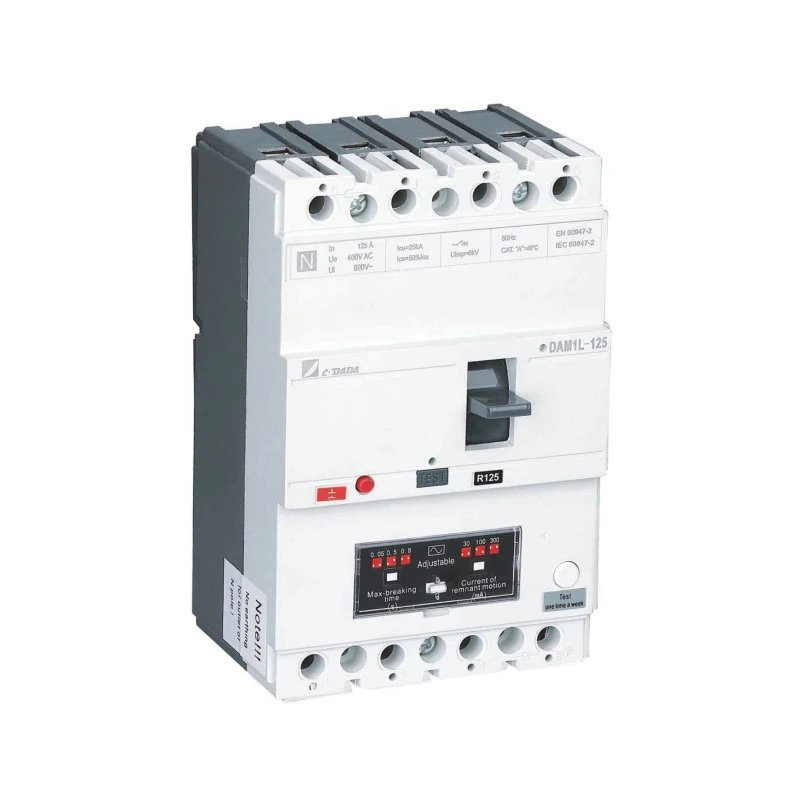

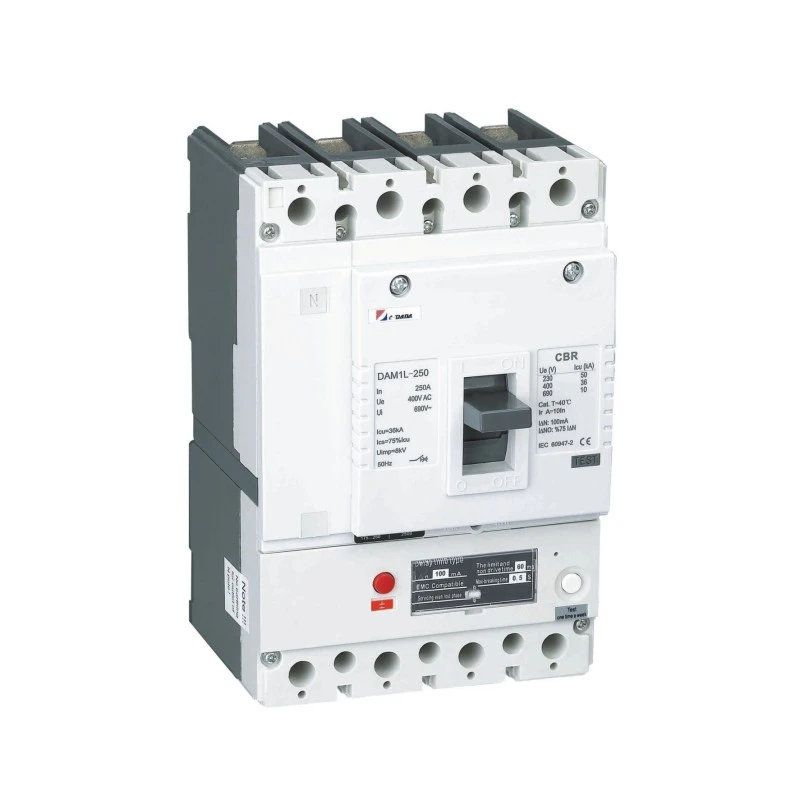

Шта је прекидач за цурење у земљи (ЦБР)?

АнПрекидач за цурење у земљи (ЦБР), такође познат каоПрекидач струје цурења у земљи са интегрисаном заштитом од прекомерне струје (ЦБР) према ИЕЦ 60947-2 Анекс Б, је софистицирани нисконапонски заштитни уређај који комбинујезаштита од преостале струје (цурења у земљу). сазаштита од преоптерећења и кратког споја у једној јединици од ливеног кућишта. Ради на називним напонима до415В АЦ (50/60Хз) са тренутним оценама од16А до 800А, ЦБР служе као свеобухватни заштитни уређаји за индустријске, комерцијалне и критичне инфраструктурне апликације.

За разлику од самосталногПрекидачи диференцијалне струје (РЦЦБ)који пружају само заштиту од цурења у земљу, ЦБР интегришу:

Термо-магнетна или електронска заштита од прекомерне струје (Л-С-И криве)

Детекција резидуалне струје (осетљивост од 10мА до 1000мА)

Капацитет прекидања кратког споја до 85кА

Ова интеграција елиминише потребу за одвојеним МЦБ/РЦЦБ комбинацијама, смањујући простор за инсталацију и побољшавајући поузданост координације.

Категорије производа и конфигурације

Класификација	Тип	Цуррент Ранге	Кључне карактеристике
Тип резидуалне струје	Тип АЦ	16А – 800А	Детектује само синусоидне наизменичне резидуалне струје, опште намене
Тип резидуалне струје	Тип А	16А – 800А	Детектује АЦ + пулсирајућу ДЦ (исправљену наизменичну струју), савремена електронска оптерећења
Осетљивост (ИΔн)	Висока осетљивост	10мА – 30мА	Заштита особља, медицинске локације, влажне површине
	Средња осетљивост	100мА – 300мА	Заштита од пожара, општа индустријска
	Лов Сенситивити	500мА – 1000мА	Спречавање пожара у инсталацијама са високим пропуштањем, селективна заштита
Временско кашњење	Тренутачно	Све оцене	Опште намене, <40мс при 5×ИΔн
Временско кашњење	селективно (С-тип)	100мА – 1000мА	Одложено окидање (130-500мс при 1×ИΔн), дискриминација узводно
Поле Цонфигуратион	4-Поле	16А – 800А	Трофазна + неутрална, подесива неутрална заштита (50-100%)
Mounting	Фикед	16А – 800А	Директна сабирничка веза, исплатива

Разредни капацитети:

Стандардно (Н): 25кА – 36кА (дистрибутивне мреже)

високо (С): 50кА – 70кА (индустријска мрежа)

Ултра-високо (Х): 85кА (инфраструктура за напајање)

Основне функције и могућности заштите

Интегрисане функције заштите

Функција	Принцип детекције	Тецхницал Параметерс
Заштита од преоптерећења (Л)	Биметално термичко ширење или електронски РМС сензор	0,8 – 1,0 × у подешавању, инверзна временска крива, ±10% тачност
Кашњење кратког споја (С)	Електронско мерење времена или магнетно кашњење	2-10 × Ин, кашњење од 0,1 с – 0,5 с, селективна координација
Тренутачно путовање (И)	Магнетни соленоид или електронски тренутни	5-20 × Ин, <20мс рад, ограничење струје
Цурење у земљи (Г/Δ)	Трансформатор струје баланса језгра (ЦБЦТ)	10мА – 1000мА ИΔн, ±10% тачност осетљивости
земљоспој (ГФ)	Сензор струје векторске суме	20-100% Ин, кашњење од 0,1 с-1,0 с, метода равнотеже језгра
Селф-Мониторинг	Провера интегритета унутрашњег кола	Континуирано праћење ЦБЦТ-а и окидача, излаз аларма за грешку

Технологија детекције преостале струје

ТхеТрансформатор струје баланса језгра (ЦБЦТ) илиТороидални трансформатор чини срце заштите од цурења у земљи:

Нормалан рад: Сви проводници под напоном (фаза + неутрални) пролазе кроз тороидно језгро. Балансиране струје генеришу супротна магнетна поља која се поништавају на нулти нето флукс – нема индуковане секундарне струје.

Фаулт Цондитион: Када струја цурења тече у земљу (преко квара изолације или контакта са људима), неравнотежа струје ствара резидуални магнетни флукс у тороидном језгру. Овај флукс индукује напон у секундарном намотају, напајајући осетљиви релеј или електронско окидачко коло.

Карактеристике окидања према ИЕЦ 61008/61009:

1 × ИΔн: Трип ≤ 300мс (тренутни), ≤ 500мс (селективни С-тип)

2 × ИΔn: Трип ≤ 150мс (тренутни), ≤ 200мс (С-тип)

5 × ИΔн: Трип ≤ 40мс (тренутни), ≤ 150мс (С-тип)

Окружење апликација и случајеви употребе

Сектор индустрије	Специфиц Апплицатион	Типичне спецификације
Дата Центерс	Главни развод, УПС бајпас, заштита магистрале	250А-500А, тип А, 300мА С-тип селективни, 70кА Ицу, омогућена комуникација
Здравствене установе	Главна дистрибуција болнице, медицински ИТ системи, операционе сале	100А-400А, тип А, 10мА/30мА висока осетљивост, надзор изолације
Мануфацтуринг Плантс	Центри за управљање моторима, опрема за заваривање, погони са променљивом брзином	160А-500А, тип Б (за ВФД), 300мА, 50кА Ицу, електронско окидање
Комерцијалне зграде	Дистрибуција високих зграда, тржни центри, аеродроми	125А-400А, тип А, 100мА/300мА, 36кА Ицу
Нафта и гас / Марине	Оффсхоре платформе, платформе за бушење, системи за напајање бродова	250А-500А, тип А, 500мА, тропски (Т2), отпоран на корозију

Производни процес и ток производње

Прецизна производна секвенца

ИКЦ сировина → Производња тороидног трансформатора → Израда ливеног кућишта → Склапање контактног система → Интеграција електронске Трип јединице → Калибрација модула преостале струје → Примарна монтажа → Свеобухватно тестирање → Коначни КЦ → Паковање

Критичне фазе производње

Стаге	Детаљи процеса	Тачке контроле квалитета
Тороидални намотај трансформатора	Високопропусно нанокристално или феритно језгро (µр > 10.000), прецизно намотавање примарног (пролазног) и секундарног (сензирног) намотаја, вакуум импрегнација	Верификација криве магнетизације језгра, секундарни напон на 1×ИΔн ±5%, отпор изолације >100МΩ
ЦБЦТ интеграција	Монтажа тороидног језгра око свих фазних/неутралних проводника, заштита од спољних магнетних поља, прикључак на окидачки релеј/електронику	Тест баланса са 6×Ин оптерећењем (без сметњи), отпорност на 3. хармонике
Механизам окидања заостале струје	Осетљиви поларизовани релеј (снага окидања 5-50мВ) или електронски МОСФЕТ окидач, механичка спојница са главном окидачом	Провера снаге окидања, време одзива <20мс, температурна стабилност -25°Ц до +70°Ц
Производња ливених кућишта	БМЦ термореактивна пластика (ДМЦ-2) бризгање, очвршћавање на 150-180°Ц, висока отпорност на праћење >600В	Толеранција димензија ±0,1 мм, диелектрична чврстоћа >15 кВ/мм, отпоран на пламен УЛ 94 В-0
Главни контакт склоп	Посребрени бакарни (АгНи 90/10) контакти, ЦНЦ обрађене руке, лемљење у атмосфери азота	Отпор контакта <50μΩ, дебљина сребра 8-12μм (КСРФ), тврдоћа ХВ 100-150
Електронско програмирање Трип Унит	ЛСИГ+Δ заштита заснована на микропроцесору, отпремање фирмвера, калибрација криве, подешавање комуникационог протокола	±5% тачност струје, ±10% временска тачност, ЗСИ (Зоне Селецтиве Интерлоцкинг) верификација
Коначна интеграција и калибрација	Монтажа термо-магнетног или електронског система окидања са модулом диференцијалне струје, механичком блокадом, механизмом ручке	Комбинована прекомерна струја + верификација испадања уземљења, диелектрична отпорност 3кВ/1мин

Примарне сировине и спецификације компоненти

Компонента	Спецификација материјала	Стандарди добављача	Кључна својства
Тороидално језгро (ЦБЦТ)	Нанокристална легура (Финемет) или Мн-Зн ферит (ПЦ40)	ИЕЦ 60404-8, ЈИС Ц 2531	Висока пермеабилност µр > 10.000, ниска коерцитивност <2А/м, густина флукса засићења >1,2Т
Жица сензорске завојнице	Емајлирана бакарна жица (0,05-0,1мм), класа Ф 155°Ц	ИЕЦ 60317	Пробојни напон >1кВ, флексибилност >10× пречник, лемљивост 390°Ц
Трип Релаи	Поларизовани релеј са закључавањем, осетљивост 5-50мВ	ИЕЦ 61810	Време одзива <10мс, отпор завојнице 1-5кΩ, механички век >10⁶ операција
Кућиште од ливеног кућишта	БМЦ (Булк Молдинг Цомпоунд) ДМЦ-2, ојачан стакленим влакнима	ИЕЦ 60664-1, УЛ 94 В-0	Индекс праћења >600В, отпорност на топлоту 180°Ц, јачина удара >8 кЈ/м²
Главни контакти	Електролитички бакар (Цу-ЕТП) + сребрно-никловање (АгНи 90/10)	АСТМ Б152	Проводљивост ≥100% ИАЦС, отпорност на ерозију лука, својства против заваривања
Биметални елементи	Инконел/пасивирани челични композит (АСТМ ТМ2)	АСТМ Б388	Стопа скретања 0,15-0,25 мм/°Ц, дуготрајна стабилност ±3%, отпорност на пузање
Елецтрониц Цомпонентс	ПЦБ-ови индустријског квалитета, сензори са Холовим ефектом, АРМ Цортек-М4 процесори	ИЕЦ 60721-3-3, ИЕЦ 61000	Радна температура -25°Ц до +70°Ц, отпорност на ЕМЦ ниво 4, могућност СИЛ 2
Терминали	Т2 бакар (Ц11000) са лимом (8-12μм)	АСТМ Б187/Б16	Густина струје 1,2-1,5 А/мм², отпорност на обртни момент 5-15 Нм, отпорност на корозију
Оперативни механизам	Опружни челик (СВОСЦ-В) или нерђајући челик (301)	ЈИС Г 3560	Век трајања >20.000 циклуса, затезна чврстоћа 1800-2000МПа, опуштање <5%

Усклађеност са стандардима и протоколи тестирања

Међународни оквир стандарда

Стандард	Обим	Применљиве оцене
ИЕЦ 60947-2 Анекс Б	Прекидачи са уграђеном заштитом диферентне струје (ЦБР)	Индустријски ЦБР >80А, свеобухватна заштита
ЕН 60947-2	Европска хармонизована верзија ИЕЦ 60947-2	ЦЕ ознака, усклађеност тржишта ЕУ
ГБ/Т 14048.2	Еквивалент кинеског националног стандарда	ЦЦЦ сертификација, тржиште Кине

Обавезна испитивања типа (ИЕЦ 60947-2 + Анекс Б)

Тест Цатегори	Специфиц Тест	Критеријуми прихватања
Перформансе резидуалне струје	Време окидања при 1×ИΔн, 2×ИΔн, 5×ИΔн	≤300мс, ≤150мс, ≤40мс (тренутни); С-тип: ≤500мс, ≤200мс, ≤150мс
	Неокидање при 0,5×ИΔн	Нема путовања за 2× оцењено време кашњења
	Издржљивост на ударну струју (8/20μс, 3кА)	Без сметњи, Тип А: 250А импулс, Тип Ф: 1000А, Тип Б: 3000А
Оверцуррент Протецтион	Пораст температуре при номиналном Ин	Терминали ≤80К, кућиште ≤40К
	Прекид кратког споја (Ицу/Ицс)	3 операције, успешан прекид, диелектрични опоравак
	Верификација криве путовања (Л-С-И)	±10% тачност струје, ±20% временска тачност
Диелектрична својства	Издржљивост на фреквенцију снаге (2,5кВ-3,5кВ/1мин)	Нема квара, нема прескока
Диелектрична својства	Отпорност на импулс (8кВ 1,2/50μс)	Нема ометајућег пражњења
Мецханицал & Енвиронментал	Механичка издржљивост (10.000-20.000 циклуса)	<5% одступања параметара, без грешке
Мецханицал & Енвиронментал	ЕМЦ имунитет (ИЕЦ 61000-4 серија)	Без сметњи окидања због зрачења/проводних сметњи

Фабричка контрола квалитета и стандарди инспекције

КЦ долазног материјала (ИКЦ)

Материјал	Инспекцијски предмети	План узорковања	Опрема
Тороидална језгра	Магнетна пермеабилност, флукс засићења, губици у језгру	По серији, тестирање Б-Х криве	Б-Х анализатор, анализатор импедансе
Сенсинг вире	Пречник, дебљина изолације, пробојни напон	АКЛ 0,65	Микрометар, диелектрични тестер
БМЦ пластично једињење	Садржај стакла, вискозитет, карактеристике очвршћавања, индекс праћења	По серији, ЦОА + тестирање	Реометар, ДСЦ анализатор, апарат за испитивање праћења
Решење за посребривање	Концентрација метала, пХ, нечистоће	Дневно праћење	Атомски апсорпциони спектрометар
Електронске компоненте	Тест функције, верификација параметара, верзија фирмвера	100% АОИ, 5% функционалан	ЛЦР метар, осцилоскоп, гранично скенирање

Контрола квалитета у процесу (ИПКЦ)

Станица	Контролни параметри	Фреквенција	Метод
Намотај тороидног трансформатора	Однос окрета, индуктивност, отпор изолације	Свака јединица	ЛЦР мерач, тестер изолације
ЦБЦТ склоп	Тест равнотеже са номиналним оптерећењем, отпорност на хармонике	Сваких 100 јединица	Тест примарног убризгавања, генератор хармоника
Калибрација резидуалне струје	Праг окидања при ИΔн, време одзива, неокидање при 0,5×ИΔн	Свака јединица	Аутоматски РЦД тестер (0,5-1000мА програмабилно)
Склоп главног контакта	Контактни размак, притисак, поравнање, отпор	Сваких 100 јединица	Мерач силе, микро-омметар
Коначна интеграција	Комбинована надструјна + верификација окидања цурења у земљи	Свака јединица	Интегрисани тестни сто (примарно убризгавање + симулација цурења)

Коначна контрола квалитета (ФКЦ) и излазна контрола квалитета (ОКЦ)

Тест Итем	Стандард	Величина узорка
Време преостале струје	1×ИΔн, 2×ИΔн, 5×ИΔн према ИЕЦ 61008/61009	100%
Тест без триповања на 0,5×ИΔн	2× номинално време кашњења	100%
Крива окидања прекомерне струје	1,05×Ин, 1,25×Ин, 5×Ин, 10×Ин	100%
Диелектрични отпорни напон	2.5кВ АЦ/1мин	100%
Отпор изолације	>100МΩ @ 500В ДЦ	100%
Отпор контакта	<50μΩ по полу	100%
Верификација ознаке обртног момента	Затезање терминала према спецификацији	100%
Визуелна и димензионална инспекција	Нула дефеката на критичним димензијама	100%
Означавање трајности	Брисање растварачем, тест на хабање	АКЛ 1.0
Интегритет паковања	Тест пада, вибрације (ИСТА 3А)	По лоту

Производна инфраструктура и производни капацитети

Напредна производна опрема

Категорија опреме	Спецификација машине	Функција	Капацитет
Тороидалне машине за намотавање	Аутоматски тороидни намотај са контролом затезања	ЦБЦТ примарни/секундарни намотај, прецизно наношење слојева	5.000 трансформатора/дан
Пећ за жарење језгра	Вакуумско жарење са атмосфером азота	Термичка обрада нанокристалног језгра, ослобађање од стреса	2.000 језгара/серија
Ињецтион Молдинг	БМЦ термореактивна преса од 300 тона	ЦБР кућиште, лучни отвор, терминални блокови	3.000 случајева дневно
ЦНЦ обрада	5-осни вертикални обрадни центар	Прецизна контактна обрада, сложене геометрије	8.000 сетова контаката месечно
Површинска обрада	Аутоматска линија за посребривање	Контактна оплата 8-12μм, уједначеност дебљине ±1μм	4.000 кг/дан
Скупштина	Радне монтажне ћелије	Монтажа механизма, ЦБЦТ интеграција, калибрација	1.500 јединица/дан по линији
Опрема за тестирање	Интегрисан ЦБР испитни сто	Комбинована верификација прекомерне струје + резидуалне струје	300 јединица/сат
	ЕМЦ испитна комора (3м/10м, Тесек)	Испитивање отпорности/емисије за електронске јединице	50 јединица/дан

Производни капацитет и време испоруке

Категорија производа	Месечни капацитет	Стандардно време испоруке	Могућност хитног наручивања
ЦБР 4П (16А-125А)	10.000 јединица	4-5 недеља	3 дана (компоненте залиха)
ЦБР Индустриал (160А-400А)	8.000 јединица	4-5 недеља	5 дана
ЦБР Хеави Индустриал (630А-800А)	3.000 јединица	4-5 недеља	7 дана
Прилагођене конфигурације (посебни ИΔн, криве)	Пројектна основа	5-6 недеља	2 недеље

Структура инжењерског и техничког тима

Одељење	Персонал	Стручност	Одговорности
Р&Д инжењеринг	5 инжењера	Технологија резидуалне струје, дизајн магнетних сензора, уграђени системи, енергетска електроника	Нови развој ЦБР, иновација типа Б/Ф/Б+, портфолио патената (40+ патената)
Процесс Енгинееринг	18 инжењера	Производња тороидних трансформатора, БМЦ обликовање, прецизна монтажа, леан производња	Оптимизација производње, СОП документација, побољшање приноса (>99,5%)
Тестирање и валидација	15 инжењера	Испитивање високе струје, симулација заостале струје, ЕМЦ, испитивање животне средине	Координација испитивања типа (ИЕЦ 60947-2 Анекс Б, ИЕЦ 61008/61009), анализа отказа
Апплицатион Енгинееринг	10 инжењера	Селективна координација, шеме заштите од цурења у земљу, ЕВ/обновљиве апликације	Техничка подршка корисницима, студије дискриминације, пуштање у рад сајта
Осигурање квалитета	30 техничара	ИСО 9001, ИСО 14001, статистичка контрола процеса, метролошка лабораторија	Ревизија добављача, ревизија процеса, корективне мере, управљање калибрацијом

Цертификати и документација о усклађености

Цертифицатион	Орган издавања	Обим	валидност
ИСО 9001:2015	ЗХОНГДА ХУАИУАН	Систем управљања квалитетом	Годишњи надзор
Испитивање типа ИЕЦ 60947-2 Анекс Б	Интертек	ЦБР индустријске перформансе	По серији производа
ЦЕ ознака	Нотифиед Боди	приступ тржишту ЕУ	Зависно од дизајна
ЦЦЦ (Кина)	ЦКЦ	Кинеска обавезна сертификација	5 година важења
ЦБ Сцхеме	ИЕЦЕЕ	Међународна сертификација	По серији производа

Зашто се наша ЦБР производња издваја

Наш производни погон представља40 година специјализације у технологији заштите од струје квара и уземљења, испоручујући ЦБР-ове који превазилазе светске стандарде кроз:

Стручност за тороидни трансформатор: Ин-хоусе производња нанокристалног језгра, прецизна аутоматизација намотаја и свеобухватно ЦБЦТ тестирање које осигурава <±5% тачност осетљивости

Вертикална интеграција: Од обраде материјала језгра до финалне монтаже, потпуна контрола над критичним компонентама (тороидални трансформатори, електронске окидачке јединице, обликована кућишта)

Напредна инфраструктура за тестирање: 3 милиона долара+ уложено у интегрисане ЦБР системе за тестирање способне за истовремену верификацију прекомерне струје и резидуалне струје, тестирање осетљивости типа Б ДЦ и ЕМЦ усклађеност

Глобална стратегија сертификације: Усклађеност са више стандарда омогућава несметан улазак на тржиште у преко 100 земаља без сувишног тестирања

За техничке спецификације, студије селективне координације, смернице за примену типа Б или заказивање фабричке ревизије, наш инжењерски тим пружа директне консултације како би осигурао да ваша архитектура заштите од цурења у земљи испуњава и захтеве безбедности особља и циљеве континуитета рада.

ЦДАДА је Прекидач за цурење у земљи произвођач и добављач у Кини. Наша фабрика опслужује различите индустрије као што су енергетски системи, аутоматизација зграда и индустријска производња, нудећи флексибилна ОЕМ/ОДМ решења.
