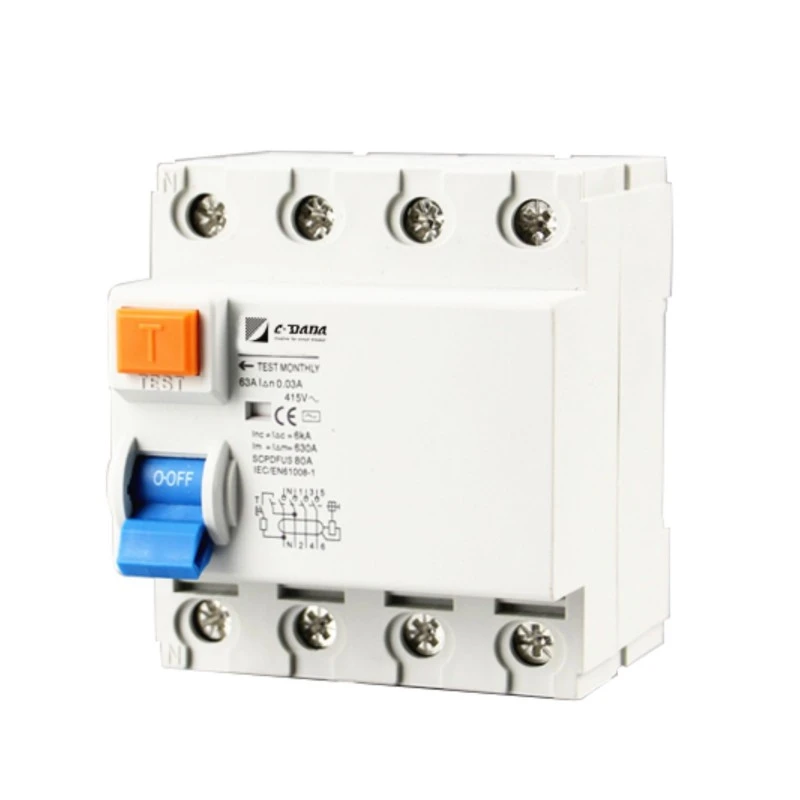

Електромагнетни прекидач резидуалне струје

За критичну безбедност где поузданост не може да зависи од спољашњег напајања, изаберите ЦДАДА електромагнетски прекидач резидуалне струје (РЦЦБ). Дизајниран од стране Схангхаи ДАДА Елецтриц ЦО., ЛТД у складу са стандардима ИЕЦ 61008-1, овај чисто електромагнетни РЦЦБ ради без икаквих електронских кола или помоћног напона – што га чини имуним на флуктуације струје, пренапоне или губитак неутралне струје.

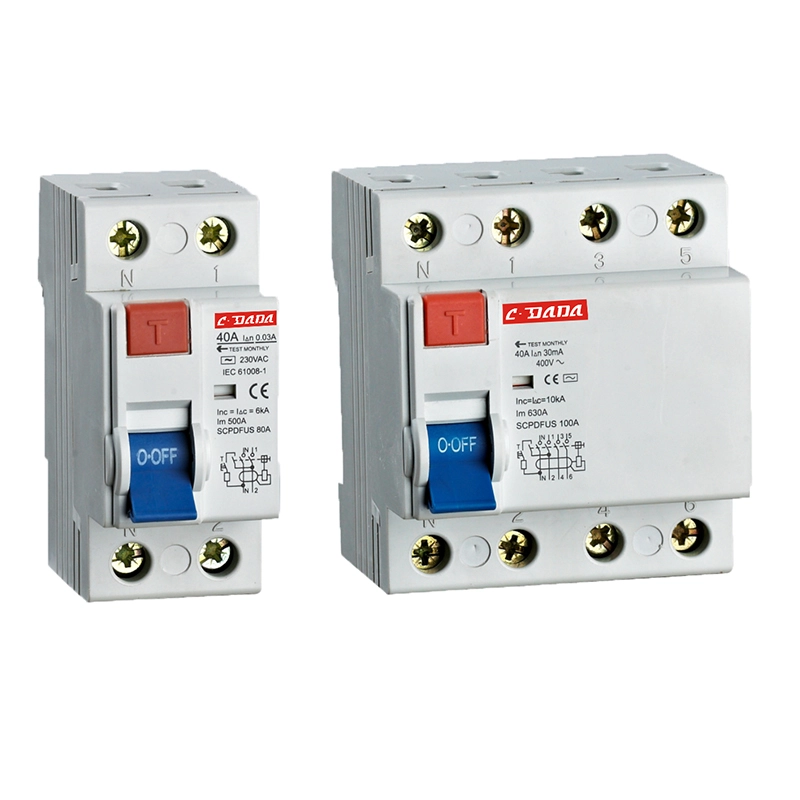

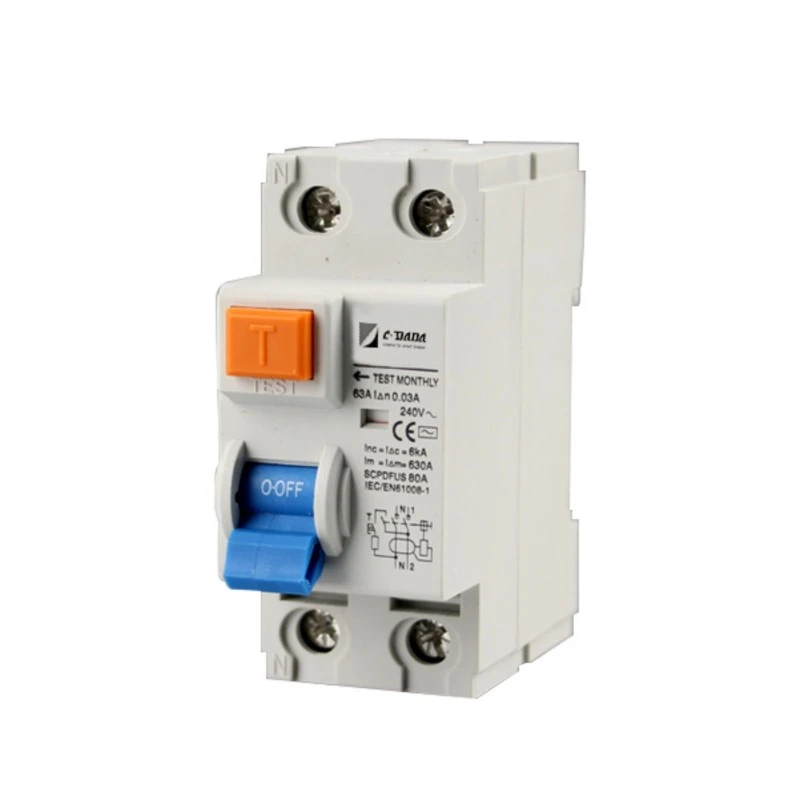

Доступан у 2П (1+Н) и 4П (3+Н) конфигурацијама са називним струјама од 16А до 100А и осетљивошћу од 10мА, 30мА или 100мА, пружа безбедну заштиту од земљоспоја у загађеном, високом влажном или нестабилном окружењу мреже.

Са условном оценом кратког споја од 6кА, увезеним кућиштем отпорним на пламен и индикатором положаја контакта, ЦДАДА електромагнетни РЦЦБ се верује у индустријским локацијама, руралној инфраструктури и извозним панелима где је апсолутна механичка поузданост најважнија.

Кључне спецификације

Тип: Електромагнетни РЦЦБ (без електронике, није потребно помоћно напајање)

Стандард: ИЕЦ 61008-1

Стубови: 2П (1+Н) или 4П (3+Н)

Називна струја (Ин): 16А, 25А, 32А, 40А, 63А, 80А, 100А

Називни напон:

2П: 240В АЦ

4П: 240/415В АЦ

Осетљивост (И△н): 10мА, 30мА, 100мА

Струја без окидања: 0,5 × И△н

Време путовања на И△н: ≤ 0,1 секунде

Капацитет стварања и ломљења (И₄м):

500А (Ин ≤ 40А)

630А (Ин ≥ 63А)

Условна струја кратког споја (Инц): 6кА

Издржљиви напон импулса (Уимп): 6000В

Степен заштите: ИП20

Монтажа: ДИН шина 35 мм, ширина 45 мм

Терминали: Пин тип, подржава каблове до 35 мм²

Кућиште: Увезена пластика отпорна на пламен, отпорна на топлоту, отпорна на ударце

Радна температура: Погодно за загађена/тешка окружења

Визуелни индикатор: Индикатор стања контактора (показује ОН/ОФФ стање)

Механизам окидања: Чисто електромагнетно ослобађање – ради чак и без напона на мрежи

Зашто одабрати ЦДАДА електромагнетни РЦЦБ?

★ Нулта зависност од напона напајања

За разлику од електронских РЦЦБ-а, електромагнетни прекидач резидуалне струје не захтева помоћно напајање—искључује се поуздано чак и ако је неутрални прекидач прекинут, напон пада или током нестанка струје.

★ Поузданост без премца у тешким условима

Специјални дизајн терминала и материјали високог квалитета обезбеђују стабилне перформансе у прашњавим, влажним или корозивним окружењима — идеално за фарме, тунеле и спољне ормане.

★ Инхерентно безбедан дизајн

Нема полупроводника = нема старења, нема софтверских грешака, нема осетљивости на ЕМИ. Само механичко-магнетна физика—доказана деценијама.

★ Усклађеност са глобалним стандардима

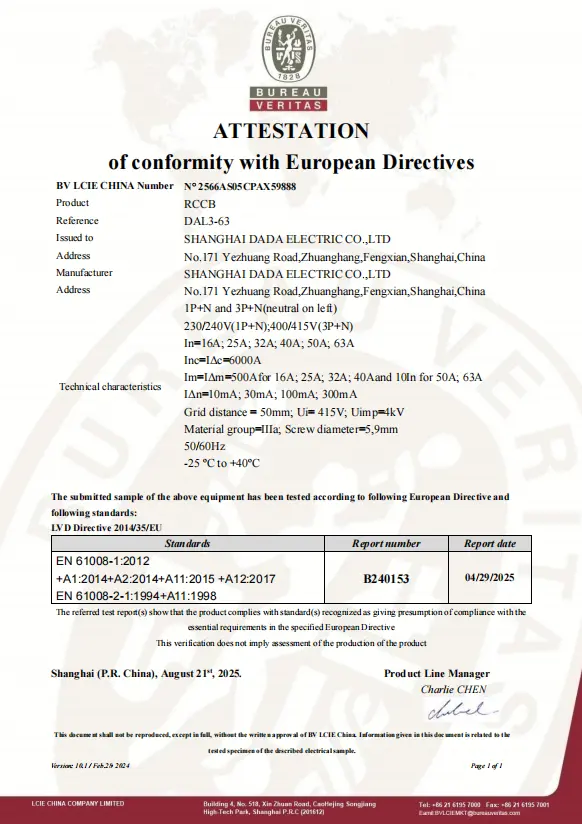

Потпуно усклађен са ИЕЦ 61008-1, погодан за међународне пројекте који захтевају робусну заштиту без одржавања.

★ јасне оперативне повратне информације

Уграђени индикатор положаја контакта омогућава тренутну визуелну потврду—критично за безбедносне провере и одржавање.

★ Поштујући поверљивост клијената, служимо бројним дистрибутерима и ОЕМ партнерима широм света који снабдевају велике пројекте и локална тржишта.

★ Наши продајни и инжењерски тимови настоје да одговоре на све техничке упите у року од 24 радна сата.

Типичне апликације

Рурална електрификација: Подручја са нестабилном или слабом мрежом

Индустријска постројења: окружења са високом ЕМИ (заваривачи, мотори)

Тунели и рудници: Влажни, загађени услови

Системи резервних копија: Где се не може гарантовати неутралан интегритет

Извозне плоче: За тржишта која захтевају чисту електромагнетну поузданост (нпр. делови Африке, Блиског истока, југоисточне Азије)

Често постављана питања (ФАК)

П1: Која је разлика између РЦД-ова типа А и типа АЦ? А1:

● Тип АЦ: детектује само глатко синусоидно цурење наизменичне струје (нпр. од грешака на грејачу).

● Тип А: Детектује цурење наизменичне струје + пулсирајуће једносмерне струје (нпр. од пуњача телефона, ЛЕД драјвера, машина за прање веша). → Тип А је неопходан у савременим инсталацијама са електронским оптерећењем. ЦДАДА нуди оба типа—потврдите потребе ваше апликације.

П2: Која је разлика између електронских и електромагнетних РЦЦБ-а?

Феатуре	Елецтрониц РЦЦБ	Електромагнетски РЦЦБ
Повер Рекуиред	Да (потребан је мрежни напон)	Не – ради на 0В
Неутрал Депенденци	Неуспешно ако се неутрални поквари	И даље ради без неутралног
ЕМИ Сенситивити	Може се лажно окидати у близини мотора/ВФД-а	Имун на ЕМИ
Цост	Ниже	Нешто више
Случај употребе	Стабилне урбане мреже	Сурови, рурални или критични системи

П3: Да ли овај електромагнетни РЦЦБ подржава личну заштиту од 30мА?

А3: Да—доступан је у 10мА, 30мА и 100мА. Верзија од 30мА испуњава ИЕЦ захтеве за заштиту од удара која штеди живот.

П4: Може ли се користити у ТТ системима уземљења?

А4: Апсолутно. У ствари, електромагнетни РЦЦБ су пожељнији у ТТ системима јер се не ослањају на стабилну неутралну референцу - која може бити одсутна или има високу импедансу у ТТ поставкама.

П5: Зашто одабрати ЦДАДА за електромагнетни прекидач резидуалне струје?

А5: ЦДАДА испоручује:

● Прави електромагнетни дизајн у складу са ИЕЦ 61008-1

● Без скривене електронике – чист магнетни рад

● Кућиште високог квалитета отпорно на ватру ради сигурности

● Доказана поузданост у загађеним срединама

● ОЕМ подршка: групне цене, сертификациони документи, брзо узорковање
