Зашто заштита једносмерног кола постаје критична за будућност енергетских система?

Глобална електропривреда постаје све више зависна од једносмерне струје. Соларни фотонапонски низови, системи за складиштење енергије батерија, станице за пуњење електричних возила, телекомуникациона опрема и дата центри садрже важне ДЦ секције. Како се ове апликације шире, заштита кола се помера са пратеће компоненте на централни део безбедности система. АДЦ прекидачмора брзо и безбедно да искључи ненормалну струју, ограничавајући оштећење каблова, претварача, батерија и повезане опреме.

Прекид једносмерне струје се технички разликује од прекида наизменичне струје. У АЦ колу, струја природно прелази нулу много пута у секунди, што помаже у гашењу електричног лука. ДЦ нема природно укрштање нуле, тако да лук може остати стабилан након што се контакти раздвоје. Прекидачи дизајнирани за једносмерну струју стога захтевају одговарајуће контактне структуре, лучне канале, распореде магнетног издувавања, изолационе удаљености и конфигурације ожичења. Никада не треба претпоставити да је прекидач наизменичне струје погодан за једносмерну струју само зато што се чини да је његова струјна снага адекватна.

Један јасан тренд индустрије је кретање ка вишим напонима система и већој густини снаге. Виши једносмерни напон може смањити струју за исту снагу која се преноси, помажући у смањењу губитака проводника и захтева за кабловима. Међутим, то такође чини координацију изолације и прекид лука захтевнијим. Избор производа мора узети у обзир називни радни напон, називну струју, број полова, прекидну способност кратког споја, окружење коришћења и начин повезивања који је навео произвођач. Захтеви за поларитет су посебно важни за неке дизајне ДЦ прекидача.

Други тренд је ближа координација између прекидача и електронског надзора. Савремени енергетски системи све више користе сензоре, контролере и комуникационе мреже за идентификацију прегревања, преоптерећења, кварова изолације и абнормалних радних образаца. Механичка заштита је и даље неопходна, али постаје део шире архитектуре заштите која може укључивати осигураче, уређаје за заштиту од пренапона, контакторе, уређаје за надзор изолације и системе за управљање батеријама. Селективност између упстреам и довнстреам уређаја такође добија више пажње јер непотребно гашење може утицати на цео соларни низ, сталак за складиштење, ормарић за пуњење или индустријски процес.

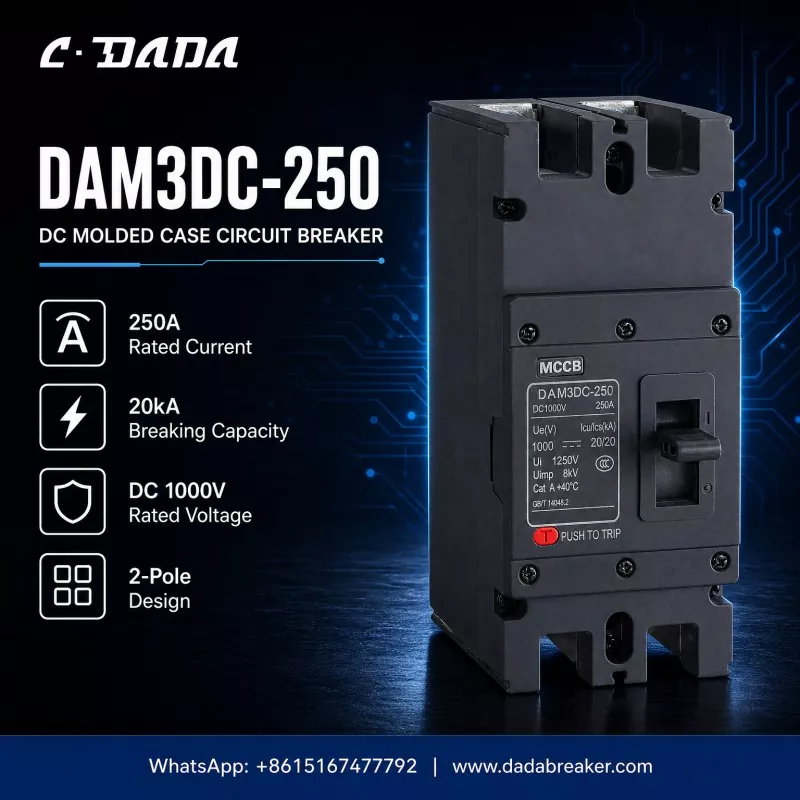

ДАМ3ДЦ-250 приказан одСхангхаи Дада Елецтрицилуструје тип једносмерног прекидача у ливеном кућишту који се користи у дистрибуцији веће струје. Видљиве спецификације показују називну струју од 250 А, ДЦ називни напон од 1000 В, прекидну моћ од 20 кА и двополни дизајн. Ове вредности описују његов предвиђени електрични опсег; они сами по себи не одређују погодност за сваку инсталацију. Инжењери и даље морају да верификују стварни ниво кратког споја, величину проводника, температуру околине, услове кућишта, карактеристике оптерећења, висину инсталације, применљиве стандарде и потребну координацију заштите.

За крајње кориснике, јасно означавање и документација су подједнако драгоцени, јер исправне одлуке о инсталацији, одржавању и замени зависе од познавања верификованих оцена уређаја и ограничења у употреби.

Гледајући унапред, купци ће ставити већи нагласак на валидацију специфичну за апликацију уместо да бирају уређаје само према тренутној оцени. Поуздана ДЦ заштита зависи од правилног усклађивања напона, адекватне могућности прекида, правилне конфигурације полова, контролисане инсталације и периодичне провере. Како се обновљива производња, складиштење и електрифицирани транспорт настављају развијати, разумевање ових основа ће помоћи дизајнерима система да смање ризик и изграде поузданије ДЦ мреже.
