МЦЦБ са заштитом од цурења

Повећајте електричну сигурност изван заштите од преоптерећења и кратког споја помоћу МЦЦБ серије ЦДАДА ДАМ1Л са заштитом од цурења, интегрисаним прекидачем у ливеном кућишту са уграђеном функцијом заостале струје (РЦД/ЕЛЦБ). Дизајниран од стране професионалног произвођача Схангхаи ДАДА Елецтриц ЦО., ЛТД према међународним стандардима, овај МЦЦБ 4П за цурење комбинује дистрибуцију енергије високих перформанси са детекцијом земљоспоја која штеди живот и пожар.

Од 10А до 500А на 400В/415В, нуди подесиву заосталу радну струју (30мА–1000мА) и опционо временско кашњење—омогућујући прилагођену заштиту за личну безбедност (≤30мА) или спречавање пожара (100мА–500мА+). Са вишефазном електроником, он остаје у функцији чак и ако једна фаза откаже или напон падне на 50В, осигуравајући неупоредиву поузданост у критичној инфраструктури као што су тунели, небодери, транспортна чворишта и индустријска постројења.

Кључне спецификације

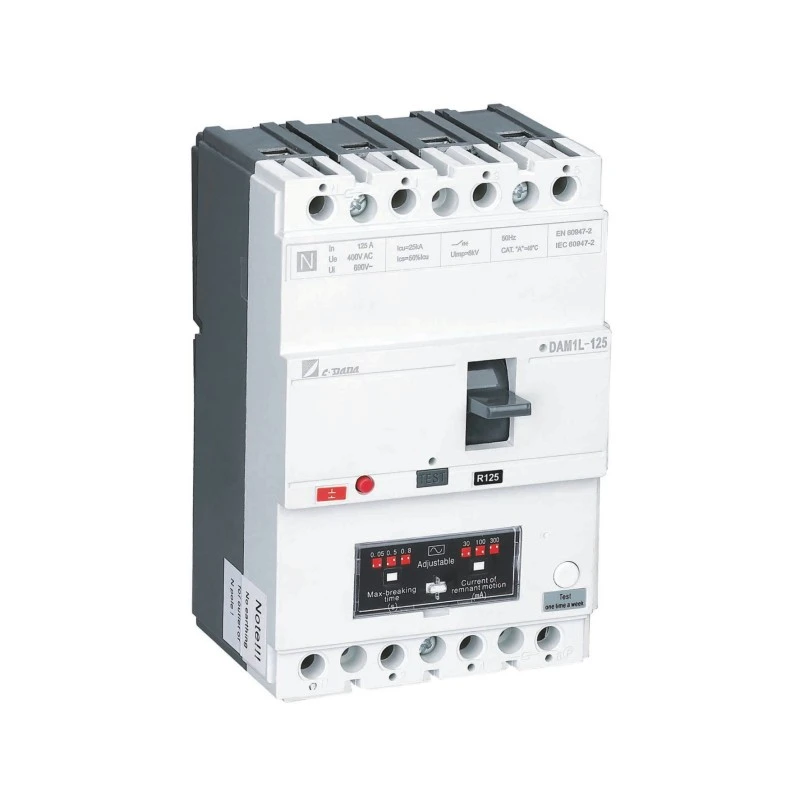

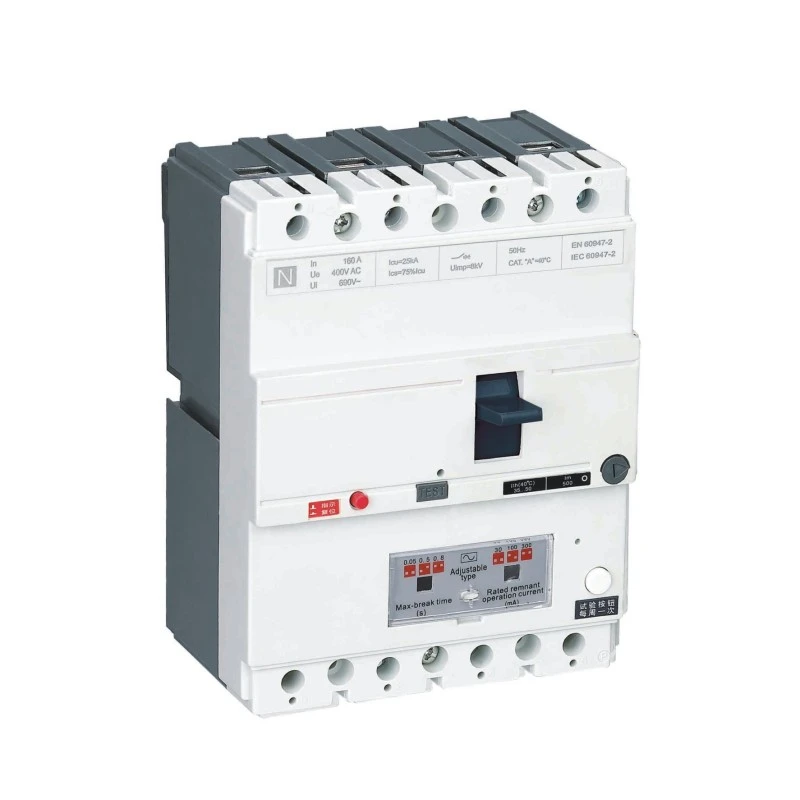

Модел: Серија ДАМ1Л – МЦЦБ за цурење у земљу (МЦЦБ типа ЦБР)

Стубови: 4П (стандардни; 3П доступни на захтев)

Називна струја (Ин): 10А – 500А

Називни напон: 400В / 415В АЦ, 50Хз

Напон изолације (Уи): 400В (≤160А), 690В (>250А)

Подешавања преостале струје (И△н): 30мА, 100мА, 300мА, 500мА, 1000мА

Прилагодљивост: Подешавање И△н и времена путовања на лицу места (тренутачно или одложено)

Типови прекидног капацитета:

Б Тип: Основни (Инм < 100А)

С Тип: Стандард

Х Тип: Високо ломљење (>160А)

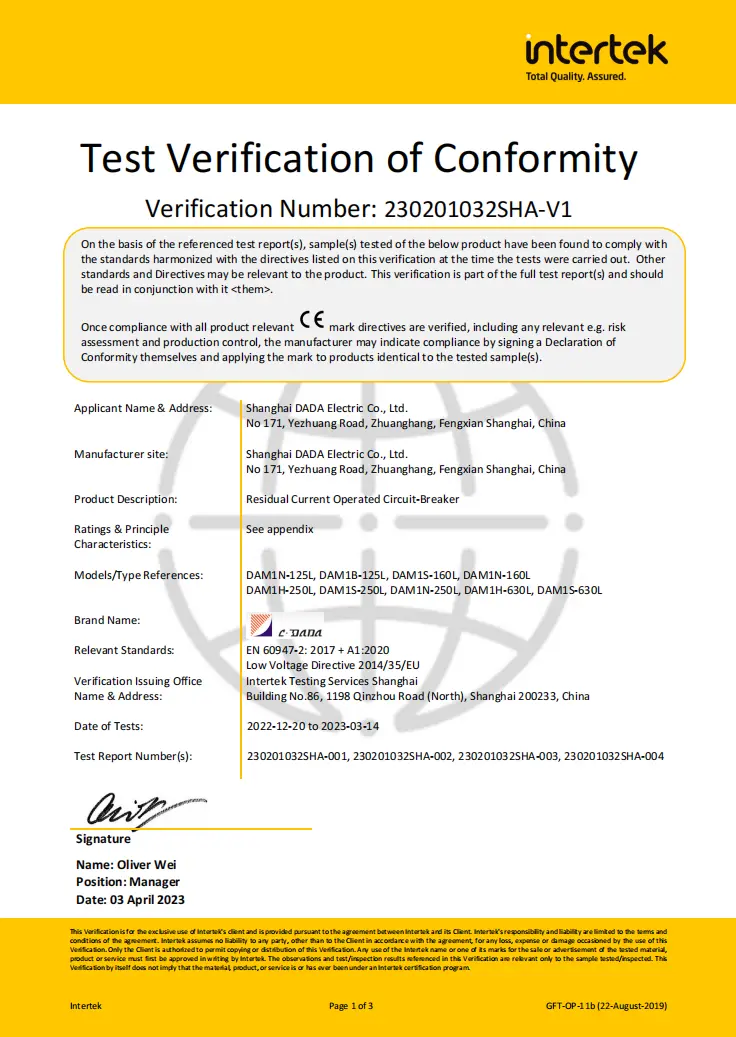

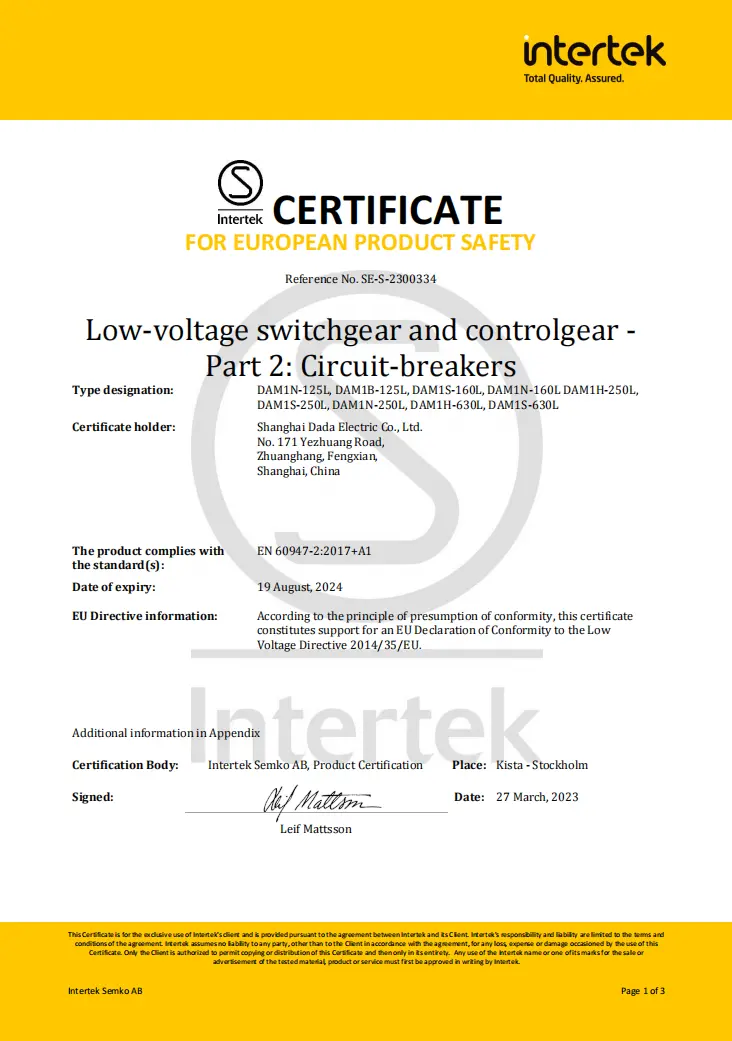

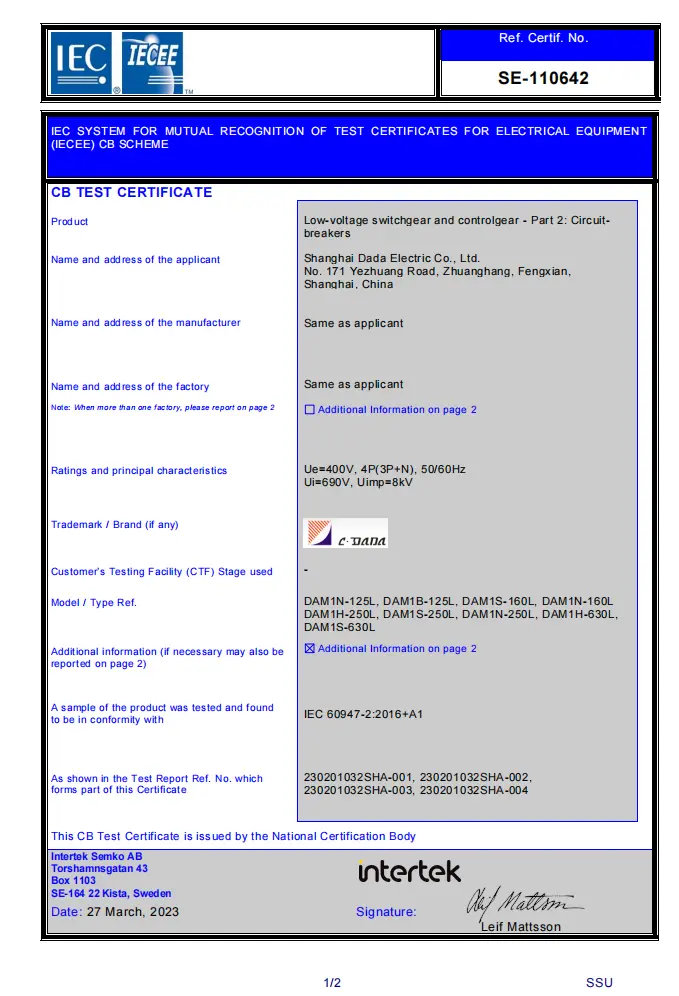

Сертификати: ЦЕ, ЦБ, СЕМКО

Кључне карактеристике:

★ РЦД коло са вишефазним напајањем → ради до 50В

★ Одвојите главне и лучне контакте

★ Дугме за тестирање притиска на пут

★ Подесиво магнетно подешавање (0,8–1,0×Ин)

★ Јака ЕМИ/РФИ способност против сметњи

★ Комплетан асортиман додатне опреме: окидач, помоћни/алармни контакти, ротирајућа ручка

Технички лист

Прекидачи за цурење у земљи (ЕЛЦБ)

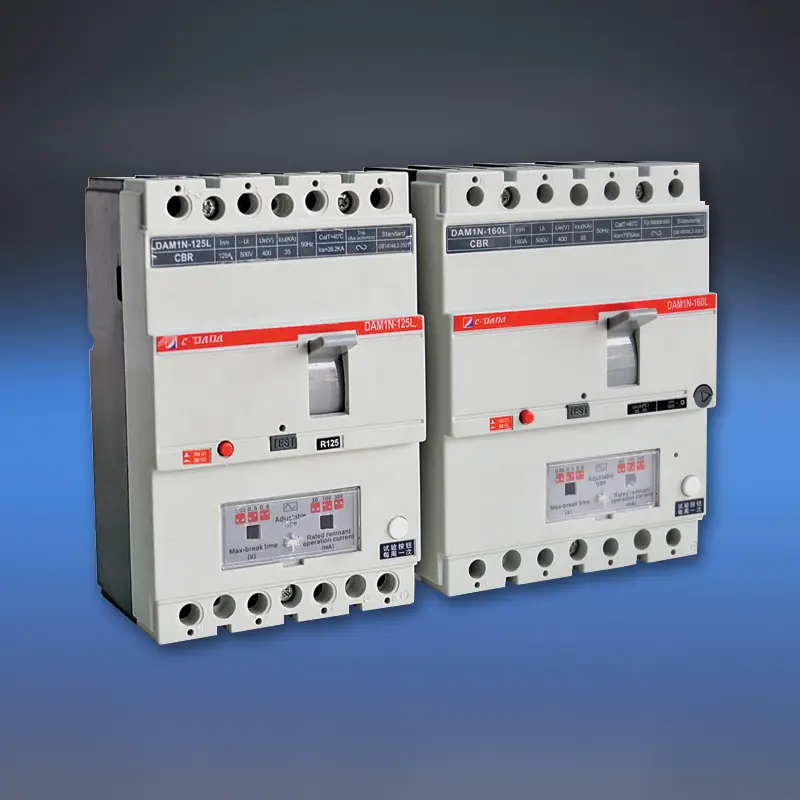

Модел			ДАМ1-125Л			ДАМ1-160Л
Шифра преломног капацитета			B	N	S	B	N	S
Називна струја величине оквира - Инм (А)			125А			160А
Називна струја (40,50 или 55℃) (А)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Уи (В)			690В			690В
Уе (В)			400В			400/415В
Број пола			4П			4П
Ицу (КА)			25	35	50	25	35	50
Ицс (КА)			12.5	17.5	37.5	12.5	26.25	37.5
Ицм(пеак)/цос ф (КА)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(И△м)КА/цосф			9/0.5			19/0.5
Праг резидуалне струје (мА)			100-300-500			100-300-500
Временско кашњење (мс)			50-500-800			50-500-800
Уимп (В)			10000			8000
Диелектрична својства (В)			2500			3000
лонизационо растојање (мм)			≤30/0			≤30/0
Издржљивост	Тотал Цицлес		8000			8000
	Елецтрицал Лифе		1000			1000
	Мецханицал Лифе		7000			7000
Категорија (ЕН 60947-2/ИЕЦ 60947-2)	Главно коло		А/0			А/0
	Помоћно коло		АЦ-15			АЦ-15
Под ослобађањем напона			√			√
Схунт Релеасе			√			√
Помоћни контакт			√			√
Контакт за аларм			√			√
Помоћни контакт и контакт за аларм			√			√
Механизам за руковање			√			√
Електрични радни механизам			√			√
Поклопац терминала			√			√
Фазни сепаратор			√			√
	Ш (мм)	3П	-			-
		4П	101			120
	Л (мм)	3П	-			-
		4П	155			120
	В (мм)	3П	-			-
		4П	70			70
Тежина	Фиксна верзија 3П/4П		-			-
	Верзија додатка 3П/4П		-			-
	Извуците верзију 3П/4П		-			-

Зашто одабрати ЦДАДА МЦЦБ са заштитом од цурења?

★ Права интегрисана безбедност

За разлику од додатних РЦД модула, ДАМ1Л има уграђену, фабрички калибрирану заштиту од цурења—обезбеђујући савршену координацију и елиминишући проблеме са компатибилношћу.

★ Вишефазно напајање за РЦД коло

Рани РЦД су отказали ако је једна фаза изгубљена. ЦДАДА-ин дизајн користи све фазе за напајање заштитне електронике, тако да наставља да ради чак и током губитка фазе или озбиљног поднапона.

★ Двоструки циљеви заштите у једном уређају

◆ 30мА: Испуњава ИЕЦ захтеве за личну заштиту од удара

◆ 100мА–1000мА: Спречава пожаре деградације изолације услед малих, упорних кварова на земљи

★ Подесиво за реалне услове

Фино подесите осетљивост и временско одлагање да бисте избегли незгодно саплитање у влажним срединама (нпр. перионице аутомобила, фарме) уз очување безбедности.

★ Поузданост индустријске класе

Висок капацитет прекидања (Х-тип), робусно одвајање лука и ИП20+ заштита терминала чине га погодним за оштре комерцијалне и индустријске услове.

★ Глобална усклађеност, локална вредност

Сертификовано за Европу (ЦЕ/ЦБ), нордијске земље (СЕМКО)—идеално за извозне пројекте—са конкурентним ценама од поузданог кинеског произвођача.

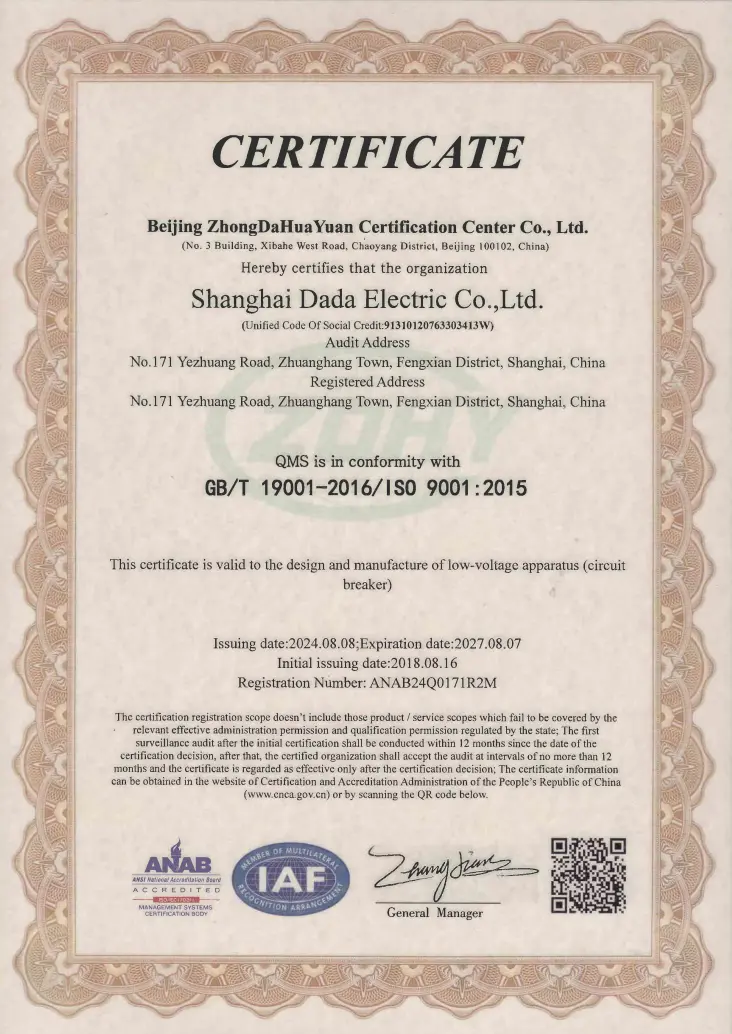

★ Наш производни погон је сертификован према ИСО9001:2015 Систему управљања квалитетом.

Типичне апликације

Високо стамбене зграде: Главни довод или подне плоче (300мА за смањење ризика од пожара)

Тунели и метро: Критична инфраструктура која захтева сигурно откривање цурења

Болнице и школе: 30мА заштита у влажним просторима (лабораторије, тоалети)

Индустријска постројења: Моторни доводници са надзором квара на земљи

Градилишта: Привремена електродистрибуција са заштитом особља

ФАК

П1: Која је разлика између стандардног МЦЦБ-а и МЦЦБ-а са заштитом од цурења?

А1: Стандардни МЦЦБ штити само од преоптерећења и кратких спојева. ДАМ1Л додаје детекцију преостале струје (цурења у земљу)—окидање када струја цури на земљу (нпр. кроз особу или оштећену изолацију), спречавајући струјни удар или пожар.

П2: Могу ли да користим 100А МЦЦБ РЦД за личну заштиту?

А2: Само ако је подешено на 30мА. Називна струја (100А) дефинише носивост; резидуална поставка (И△н) дефинише сигурносну функцију. За заштиту од удара, И△н мора бити ≤30мА, без обзира на Ин.

П3: Зашто је РЦД колу потребно вишефазно напајање?

А3: Ако се напаја само једном фазом, једнофазни квар би онемогућио заштиту од цурења. ЦДАДА-ин вишефазни дизајн осигурава да РЦД остане активан чак и током губитка фазе или ниског напона (до 50В) – што је критично за континуитет сигурности.

П4: Да ли је 4П МЦЦБ погодан за ТТ или ТН-С системе?

А4: Да — дизајниран је за ТТ, ТН-С и ИТ системе. 4П дизајн прекида све фазе и неутралан, што је неопходно за ТТ системе где неутрално није поуздано уземљено узводно.

П5: Зашто изабрати ЦДАДА уместо модуларних РЦД + МЦЦБ комбинација?

А5: ЦДАДА ДАМ1Л нуди:

● Мањи отисак (интегрисан у односу на два уређаја)

● Гарантована координација (без ризика неусклађености)

● Нижи трошкови и сложеност ожичења

● Већа поузданост (једноструко заптивена јединица)

● Подешавање на лицу места није могуће са РЦД-овима фиксне осетљивости
