Шта чини минијатурни прекидач 125 15КА погодним за заштиту од велике струје?

A 125 15КА Минијатурни прекидачје дизајниран за електричне системе који захтевају и висок струјни капацитет и поуздану заштиту од кратког споја. За разлику од конвенционалних МЦБ-а ниског ранга, уређај са високим прекидним капацитетом од 125 А може да се бави захтевним дистрибутивним апликацијама где струје квара могу бити знатно веће. Овај чланак објашњава како функционише 125 15КА МЦБ, шта значе његове кључне спецификације, где се може користити, како га правилно изабрати и инсталирати и шта тимови за куповину треба да испитају пре него што дају поруџбину. Такође истражује практичне карактеристике дизајна серије ДАБ7-125 из Схангхаи ДаДа Елецтриц Цо., Лтд., укључујући термално-магнетну заштиту, дизајн који ограничава струју, велике кабловске терминале и прекидни капацитет од 15 кА.

Шта је 125 15КА минијатурни прекидач?

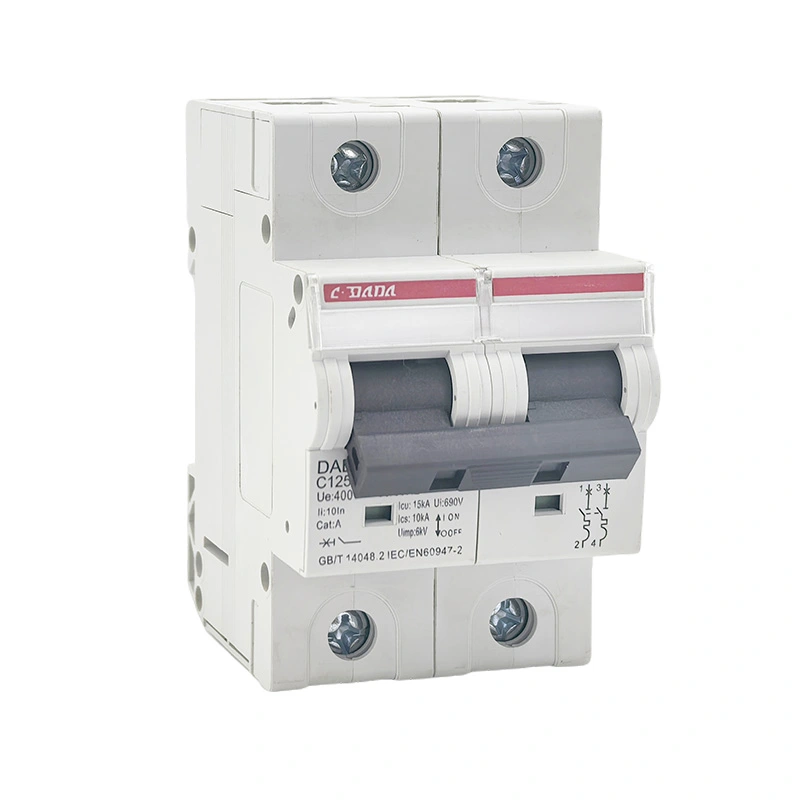

Минијатурни прекидач 125 15КА је заштитни уређај високе струје дизајниран да прекине електрична кола када се појаве ненормални струјни услови. У ознаци производа, "125" генерално идентификује називну струју до 125А, док се "15КА" односи на прекидну способност кратког споја од 15кА према применљивим условима испитивања и стандарду.

Ова два броја описују различите електричне карактеристике. Оцена 125А односи се на струју коју је прекидач дизајниран да носи под одређеним условима рада. Цифра од 15кА се односи на ниво очекиване струје кратког споја коју прекидач може безбедно да прекине у својим одређеним условима.

Ова разлика је важна када инжењери упоређују прекидаче. Већа називна струја не значи аутоматски и већи прекидни капацитет кратког споја. Обе вредности се морају проценити у односу на електричне карактеристике инсталације.

Серија ДАБ7-125 компаније Схангхаи ДаДа Елецтриц Цо., Лтд. је развијена за индустријске и комерцијалне апликације за дистрибуцију електричне енергије. Његове објављене информације о производу идентификују максималну номиналну струју од 125А и опције високог прекидања укључујући 15кА. Произвођач такође наводи термо-магнетну заштиту и дизајн који ограничава струју.

Зашто су 125А и 15КА битни?

Електрични дистрибутивни системи могу садржати значајну енергију квара, посебно у близини трансформатора, разводних плоча, индустријских машина и великих енергетских оптерећења. Ако је заштитни уређај изложен струји квара изнад своје специфициране могућности прекида, последице могу укључити оштећење опреме, прекомерно стварање лука и озбиљне безбедносне ризике.

Капацитет прекидања од 15кА обезбеђује већу маргину прекида од многих стандардних МЦБ-ова ниског прекидачког капацитета. Међутим, стварна прикладност зависи од очекиване струје кратког споја на месту инсталације и од захтева важећег електричног стандарда.

Приликом пројектовања дистрибутивног система, прекидач треба да буде изабран на основу стварног прорачуна оптерећења, снаге проводника, прорачуна струје квара, напона, фреквенције, конфигурације полова и захтева за координацију, а не само на основу тренутне вредности.

Како функционише заштитни механизам?

Савремени МЦБ генерално комбинује два основна принципа окидања: термичку заштиту и магнетну заштиту. Ова два механизма се баве различитим типовима прекострујних догађаја.

Информације о производу ДАБ7-125 описују функцију термичког и магнетног окидања, механизам без окидања и дизајн који ограничава струју. Ове карактеристике су посебно релевантне за апликације где заштитни уређај мора доследно да реагује и на продужена преоптерећења и на кварове велике струје.

Које карактеристике побољшавају практичне перформансе?

Електрична заштитна опрема се не процењује само на основу главне струје. Механичка конструкција, дизајн терминала, контактни материјали, начин монтаже и унутрашњи аранжмани за контролу лука могу утицати на практичну употребљивост.

• Висок капацитет прекидања:Спецификација од 15кА пружа већу способност прекида кратког споја од многих конвенционалних МЦБ-ова ниског прекидачког капацитета.
• Велики кабловски терминали:Серија ДАБ7-125 је дизајнирана са великим терминалима погодним за бакарне и алуминијумске проводнике до 35 мм² према објављеним информацијама произвођача.
• Механизам без путовања:Прекидач може да задржи своју заштитну функцију чак и када се радни механизам држи у положају ОН.
• Индикација позитивног контакта:Јасна индикација статуса контакта може олакшати инспекцију и одржавање.
• Термо-магнетни рад:Различити услови прекомерне струје могу се решити кроз комплементарне механизме окидања.
• Монтажа на ДИН шину:Модуларна монтажа поједностављује инсталацију унутар компатибилне опреме за дистрибуцију.
• Кућиште отпорно на ватру:Објављене информације ДАБ7-125 специфицирају ПА66 материјал за кућиште отпоран на пламен.

Ови детаљи су важни за дистрибутере и систем интеграторе јер ефикасност инсталације и сервисирање могу утицати на укупно искуство рада, а не само на почетну куповну цену.

Где се може користити 125 15КА МЦБ?

МЦБ са високим прекидним капацитетом од 125 А може се узети у обзир за електричне дистрибутивне системе где струја кола и ниво квара спадају у специфицирани радни опсег уређаја. Типична окружења примене могу укључивати индустријске објекте, комерцијалне зграде, дистрибутивне панеле опреме и друга струјна кола.

Погодност примене се увек мора потврдити у односу на комплетан електрични дизајн. Напон, фреквенција, очекивана струја квара, величина проводника, температура околине, конфигурација полова и применљива правила за инсталацију могу променити одговарајући избор прекидача.

Кључне спецификације за испитивање

Купци се често фокусирају на „125А“ и „15кА“ јер су лаки за разумевање. Међутим, професионалне набавке захтевају шири преглед спецификација.

На пример, ИЕЦ 60947-2 и ИЕЦ/ЕН 60898-1 користе различите класификације и оквире испитивања за прекидаче. Стога објављени подаци произвођача могу садржати и Ицу и Ицн терминологију у зависности од стандарда и категорије производа. Купац треба да провери тачно која оцена важи за напон и услове рада предвиђене инсталације.

Како одабрати праву конфигурацију

Избор 125 15КА минијатурног прекидача треба да почне са електричним системом, а не са каталогом производа. Једноставан процес избора може смањити ризик од неусклађености прекидача са струјним колом.

1. Одредите пројектну струју.Израчунајте очекивану континуирану и испрекидану струју оптерећења.
2. Проверите назив проводника.Заштитни уређај треба да буде усклађен са дозвољеном струјом кабла у стварним условима инсталације.
3. Одредите очекивану струју кратког споја.Изабрани прекидни капацитет треба да буде адекватан нивоу квара на месту инсталације.
4. Потврдите напон и фреквенцију.Уверите се да је прекидач оцењен за електрични систем.
5. Изаберите распоред стубова.Размотрите захтеве за фазне и неутралне проводнике.
6. Прегледајте карактеристике путовања.Крива окидања треба да буде прикладна за прикључено оптерећење и очекиване услове налета.
7. Потврдите стандарде и сертификате.Проверите захтеве циљног тржишта, спецификацију пројекта и локалне електричне прописе.
8. Проверите физичку компатибилност.Потврдите димензије, величину терминала, компатибилност са ДИН шином и размак панела.

Разматрања о инсталацији и одржавању

Исправна инсталација је неопходна за сваки заштитни уређај високе струје. Чак и добро дизајниран прекидач не може да надокнади проводнике погрешне величине, лабаве терминале, неодговарајуће кућиште или неправилну инсталацију.

• Пре инсталације проверите модел прекидача и његову снагу.
• Изолујте напајање и пратите применљиву безбедносну процедуру.
• Уверите се да је попречни пресек проводника компатибилан са терминалом.
• Правилно припремите проводнике и избегавајте оштећене или непрописно огољене крајеве каблова.
• Притегните терминале према захтевима произвођача.
• Уверите се да је прекидач безбедно монтиран на компатибилну ДИН шину.
• Проверите да ли кућиште пружа одговарајућу заштиту и размак.
• Повремено прегледајте терминале да ли има знакова прегревања, промене боје или механичког лабавости.
• Тестирајте заштитни систем у складу са захтевима одржавања инсталације.

Распоред одржавања треба да одражава животну средину и радни циклус. Индустријске инсталације са великим оптерећењем, честим укључивањем, прашином, вибрацијама или повишеним температурама могу захтевати чешће провере него слабо оптерећени унутрашњи дистрибутивни системи.

Уобичајени проблеми и недоумице око куповине

Купци високострујних МЦБ-а често се сусрећу са неколико практичних изазова. Решавање ових проблема пре набавке може спречити кашњења и проблеме са инсталацијом.

Професионални добављач треба да буде у стању да пружи јасне податке о производу и помогне купцима да разумеју разлике између називне струје, прекидне снаге, карактеристика искључења и захтева за инсталацију.

Зашто Схангхаи ДаДа Елецтриц Цо., Лтд.?

Схангхаи ДаДа Елецтриц Цо., Лтд. развија и производи производе за заштиту кола за индустријске и комерцијалне електричне апликације. Његов објављени портфељ производа укључује МЦБ, МЦЦБ, РЦБО, РЦЦБ и припадајућу опрему за заштиту кола.

Серија ДАБ7-125 је позиционирана за апликације које захтевају већи струјни капацитет и високу способност прекидања кратког споја. Објављене спецификације укључују 15кА високи прекидни капацитет, термо-магнетну функцију окидања, дизајн ограничавања струје, индикацију позитивног контакта и терминале погодне за веће проводнике. :цонтентРеференце[оаиците:1]{индек=1}

Фабричке информације произвођача такође описују наменске радионице за штанцање, тачкасто заваривање, закивање, бризгање и монтажу, подржавајући производњу и МЦБ и МЦЦБ производа. :цонтентРеференце[оаиците:2]{индек=2}

За дистрибутере, велетрговце електричне енергије, произвођаче панела и ОЕМ купце, ова врста производних могућности може бити корисна када су доследна набавка производа, техничка документација и подршка за конфигурацију важни делови одлуке о куповини.

Спецификације производа увек треба да буду потврђене у односу на најновију техничку документацију пре коначног одобрења пројекта, посебно када ће прекидач бити инсталиран у окружењу са високом струјом квара или регулисаном електричном систему.

Често постављана питања

Завршна разматрања

Минијатурни прекидач 125 15КА испуњава специфичну комбинацију захтева: релативно висок струјни капацитет и побољшану способност прекидања кратког споја. За инжењере и тимове за куповину, разумевање шта свака оцена представља од суштинског је значаја за доношење исправне техничке одлуке.

Најважнија разматрања сежу даље од цифара „125А“ и „15кА“. Комплетна евалуација треба да укључи називни напон, струју квара, карактеристике окидања, конфигурацију полова, компатибилност проводника, применљиве стандарде, окружење за инсталацију и физичке димензије.

Серија ДАБ7-125 компаније Схангхаи ДаДа Елецтриц Цо., Лтд. комбинује заштиту од велике струје са термо-магнетним радом, дизајном који ограничава струју, великим кабловским терминалима и објављеним прекидним капацитетом до 15кА. Ове карактеристике чине производ релевантним за низ индустријских и комерцијалних дистрибутивних апликација када је правилно усклађен са електричним системом.
