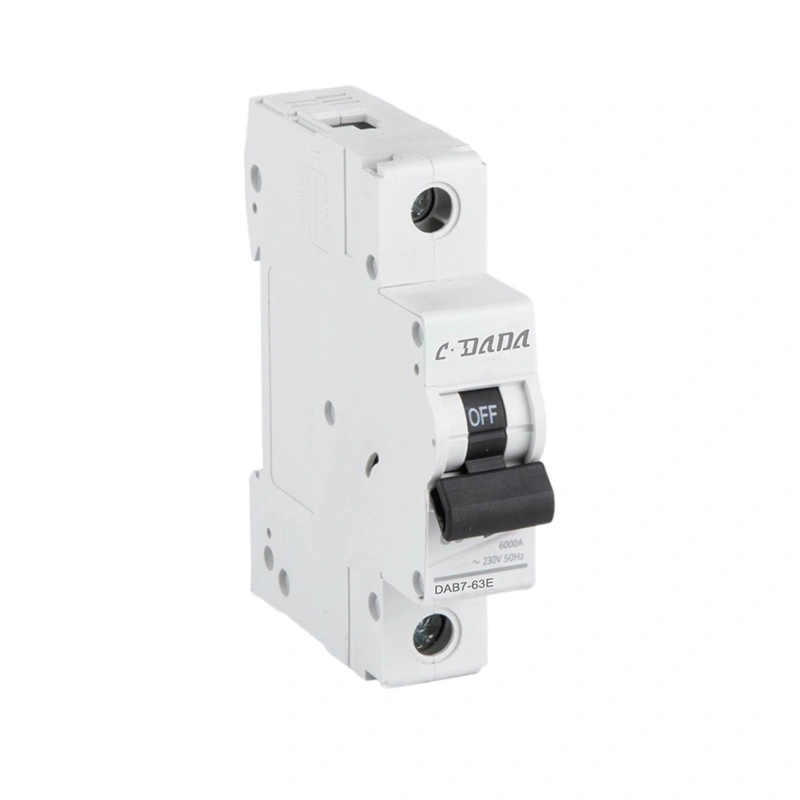

1П 6кА АЦ минијатурни прекидач
Model:CDADA Series AC MCB
Слободно контактирајте ЦДАДА и набавите наш 1П 6кА АЦ минијатурни прекидач по фабричкој директној цени, који нуди поуздану заштиту од преоптерећења и кратког споја са компактним дизајном ДИН шине. Овај производ има прецизно термално-магнетно окидање и јасну индикацију статуса, једноставан за инсталацију и одржавање. Пружа стабилне перформансе за стамбена и лака комерцијална кола, обезбеђујући безбедно напајање са дугим веком трајања.
ЦДАДА 1П 6кА АЦ минијатурни прекидач је висококвалитетни једнополни минијатурни прекидач дизајниран за АЦ нисконапонске системе. Пружа поуздану заштиту од преоптерећења и кратких спојева, ефикасно штити електрична кола и прикључену опрему. Произведен по строгим међународним стандардима, овај АЦ МЦБ је идеалан за дистрибутере, ОЕМ произвођаче и електро извођаче који траже издржљива, исплатива решења заштите.
Карактеристике и предности производа
★ Компактан дизајн: Структура која штеди простор погодна за стандардне разводне табле
★ Висок прекидни капацитет: 6кА могућност прекида кратког споја за побољшану сигурност
★ Прецизно окидање: Термо-магнетна окидачка јединица обезбеђује прецизну заштиту од преоптерећења и кратког споја
★ Јасна индикација статуса: Видљиви ОН/ОФФ прозор за брзу верификацију статуса кола
★ Сигурно ожичење: Висококвалитетни терминали са стабилном везом, смањујући отпор контакта
★ Издржљива конструкција: Кућиште отпорно на пламен са отпорношћу на високе температуре
★ Једноставна инсталација: Стандардна монтажа на ДИН шину од 35 мм за брзу монтажу
★ Поуздан квалитет: 100% потпуна инспекција пре отпреме, доследан учинак
Апликације
★ ЦДАДА 1П 6кА АЦ минијатурни прекидач се широко користи у:
★ Стамбене зграде, станови и виле
★ Канцеларијске зграде, тржни центри и комерцијални објекти
★ Лаке индустријске радионице и производни погони
★ Тржни центри, хотели и ресторани
★ Јавни објекти и инфраструктурни пројекти
★ Заштита кола за осветљење и мале енергетске опреме
Тецхницал Параметерс
|
Ставка |
Спецификација |
|
Модел |
ЦДАДА серија АЦ МЦБ |
|
Стандард |
ИЕЦ60898 |
|
Тип |
АЦ МЦБ (минијатурни прекидач) |
|
Пољаци |
1П,2П,3П,4П |
|
Бреакинг Цапацити |
6кА |
|
Називна струја |
1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А |
|
Триппинг Цурве |
Б, Ц, Д (опционо) |
|
Називни напон |
АЦ 230В, 400В |
|
Инсулатион Волтаге |
600В |
|
Импулсе Волтаге |
6кВ |
|
Степен заштите |
ИП20 |
|
Инсталација |
35 мм ДИН шина |
|
Радна температура |
-5℃ ~ +40℃ |
|
Мецханицал Лифе |
≥20.000 операција |
|
Елецтрицал Лифе |
≥4.000 операција (при називној струји) |
|
Усклађеност са стандардима |
ИЕЦ60898-1, ИЕЦ60898-2 |
Оутлине Дименсионс
★ Ширина: 17,8 мм по полу (стандардна једнополна величина)
★ Висина: приближно 85-92 мм (зависи од тренутне оцене)
★ Дубина: приближно 68-72 мм
★ Капацитет ожичења: 1,5-16 мм² флексибилни или крути бакарни кабл
★ Стандардна компатибилност: Одговара свим системима ДИН шина од 35 мм (ТС35/7.5, ТС35/15)

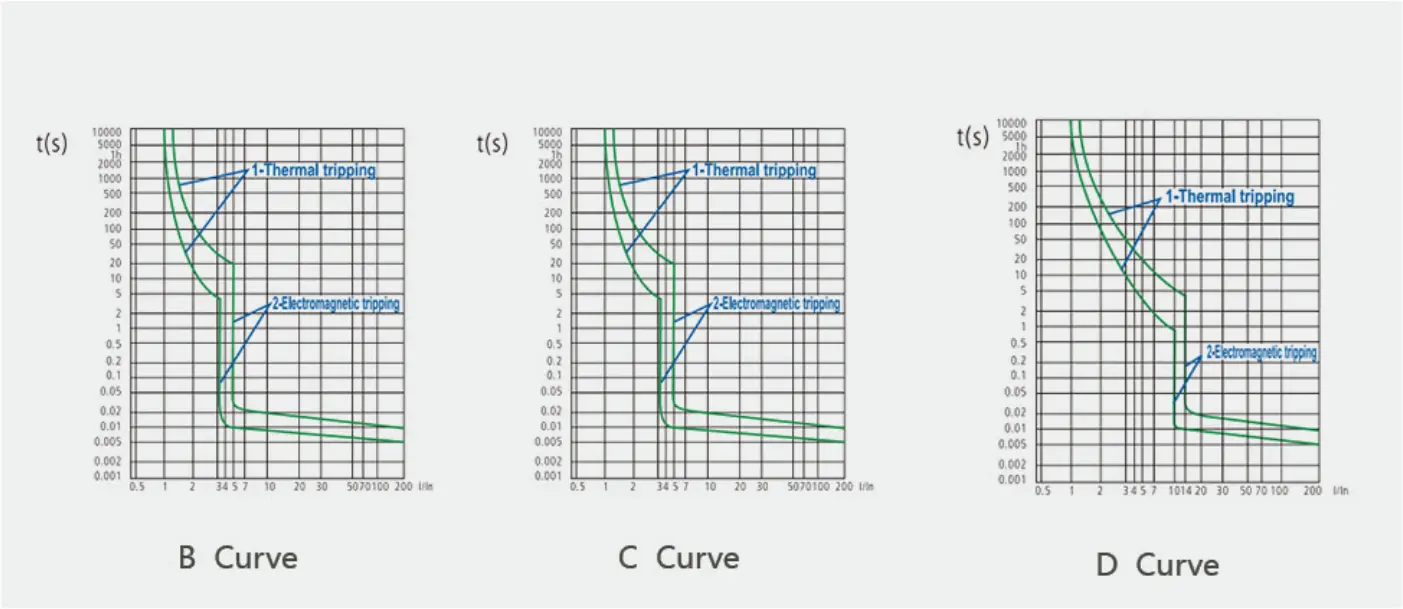

ИЕЦ 60898-1
Магнетиц Релеасе
Када дође до кратког споја, тренутно окидање се постиже помоћу магнета са гвозденим језгром. Према стандарду 1ЕЦ60898, овај производ се може поделити на три типа: Б, Ц и Д.
|
|
Тест струја |
Време окидања |
Апликације |
|
Б Цурве |
3лн 5лн |
0,1<т<45с (Ин ≦ 32А) 0,1<Т<90с (Ин>32А) |
Тип Б је применљив само на активна оптерећења: -Електрични бојлер-Електрична пећ |
|
Ц Цурве |
5Ин 10лн |
0,1<т<15с (Ин ≦ 32А) 0,1<Т<30с (Ин>32А)т<0,1с |
Тип Ц је погодан за обична оптерећења: -Лампа -Утичница -Мотор мале снаге |
|
Д Цурве |
10лн 20Ин |
0,1<т<4с(Ин ≦ 32А) 0,1<Т<8с(лн>32А) т<0,1с |
Контролишите и заштитите кола са тренутном ударном струјом (велики мотори) |
Тхермал Релеасе
● Једном када дође до преоптерећења у колу, биметална трака прекидача ће се савијати услед топлоте, узрокујући да се контакти одвоје и резултирају термичким окидањем;
●ИЕЦ стандард дефинише опсег времена окидања за различите струје преоптерећења;
●Референтна температура окружења за тестирање је 30 °Ц.
|
Тест струја |
Време окидања |
|
1.13лн |
т з 1х(ин ≦ 63А) |
|
1.45лн |
т<1х(Ин ≦ 63А) |
|
2.55лн |
1с<1х<60с(Ин≤32А)1с<т<120с(Ин>32А) |

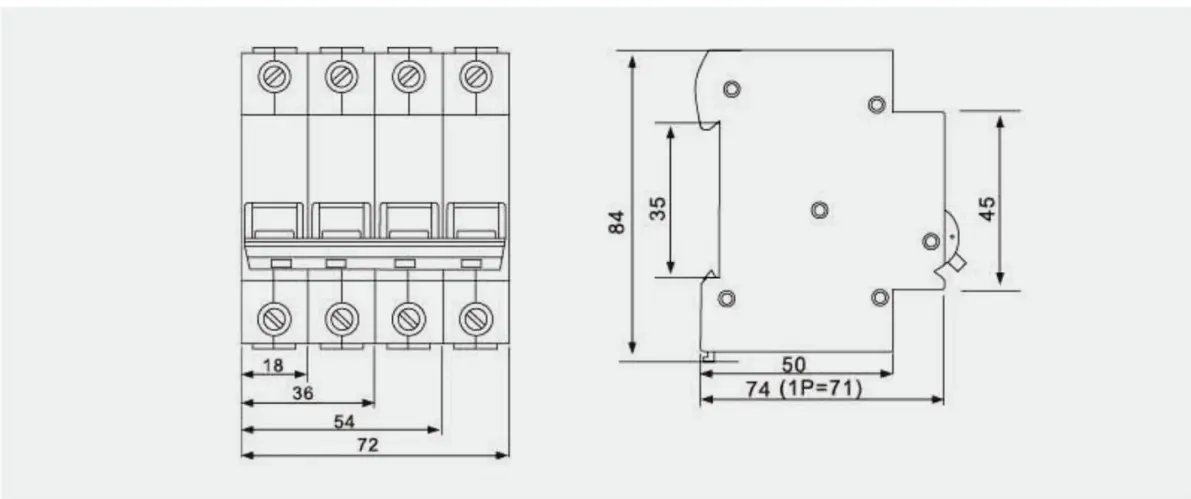

●Димензије производа и уградње (ММ)
Производ је монтиран на водилицу са максималним капацитетом прикључка од 25 мм2.
Контрола квалитета
★ ИСО9001 сертификована производња: Строги систем управљања квалитетом током целе производње
★ Свеобухватно тестирање: 100% инспекција укључујући карактеристике окидања, пораст температуре и тестове напона
★ Ин-хоусе производња: 90% кључних компоненти произведених интерно ради доследности квалитета
★ Испитивање животне средине: рад на високим/ниским температурама, провера отпорности на влагу
★ Осигурање поузданости: Дуготрајно тестирање издржљивости за продужени радни век
Паковање и достава
★ Стандардно извозно паковање: валовити картони са заштитом
★ Јасно означавање: број модела, тренутна оцена, број полова, количина и информације о сертификацији
★ Заштитно паковање: групна кутија за 12 јединица ради спречавања оштећења током транспорта
★ Опције испоруке: Погодно за морски, ваздушни и копнени транспорт; доступан за масовну испоруку
★ Прилагођено паковање: опције паковања ОЕМ доступне за партнере бренда
Случајеви успеха купаца
★ ЦДАДА 1П 6кА АЦ минијатурни прекидач је успоставио дугорочну сарадњу са клијентима широм света:
★ Резиденцијални пројекти: Испоручује се инвеститорима у југоисточној Азији, Блиском истоку и Јужној Америци
★ Комерцијалне инсталације: Партнерство са електро извођачима у Европи, Африци и Азији за пројекте комерцијалних зграда
★ ОЕМ партнерства: Сарадња са светским електричним брендовима за приватно етикетирање и прилагођена решења
★ Индустријске примене: Пружа се производним погонима за заштиту машина и опреме
★ Дистрибутерске мреже: Рад са регионалним дистрибутерима у преко 30 земаља како би се задовољило локално тржиште
