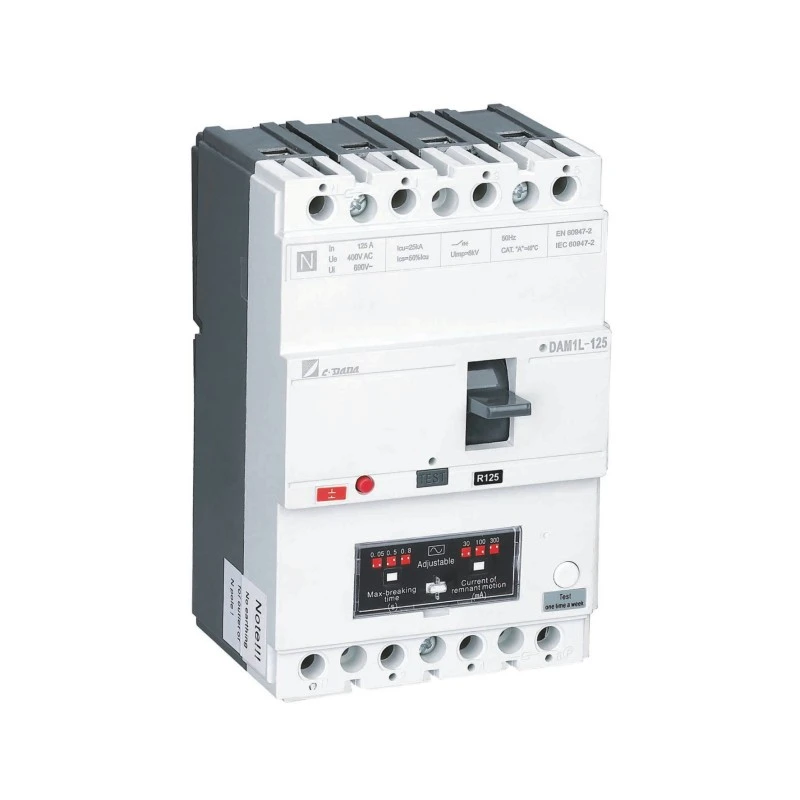

АнМЦЦБ са заштитом од цурењакомбинује функције конвенционалног ливеног кућишта прекидача са заштитом од диферентне струје у једном координисаном решењу. За комерцијалне зграде, индустријске објекте, произвођаче опреме и електричне извођаче, ово може да реши уобичајени изазов: заштиту струјног кола од преоптерећења и кратких спојева, док такође детектује потенцијално опасну струју цурења.
Кључ није једноставно одабрати прекидач са више функција. Уређај мора одговарати напону система, називној струји, условима кратког споја, конфигурацији полова, подешавању струје цурења, окружењу инсталације и координацији. Овај водич објашњава како технологија функционише, које проблеме решава и шта купци треба да провере пре него што наведу МЦЦБ са заштитом од цурења.
Садржај
- 1. Шта је МЦЦБ са заштитом од цурења?
- 2. Како функционише заштита од цурења?
- 3. Које електричне проблеме може да реши?
- 4. Зашто комбиновати МЦЦБ и заштиту од цурења?
- 5. Где се користи МЦЦБ са заштитом од цурења?
- 6. Шта купци треба да провере пре избора?
- 7. Објашњени кључни параметри
- 8. МЦЦБ са заштитом од цурења наспрам засебних заштитних уређаја
- 9. Разматрања о инсталацији и одржавању
- 10. Схангхаи ДаДа Елецтриц Цо., Лтд. и решења за заштиту од цурења
- 11. Често постављана питања
- 12. Закључак
1. Шта је МЦЦБ са заштитом од цурења?
Прекидач у калупу, који се обично назива МЦЦБ, дизајниран је да заштити нисконапонска електрична кола од услова као што су преоптерећење и кратки спој. За разлику од основног заштитног прекидача, МЦЦБ се може изабрати у широком спектру струјних вредности и прекидних капацитета, што га чини погодним за комерцијалне и индустријске дистрибутивне системе.
АнМЦЦБ са заштитом од цурењаовим конвенционалним заштитним функцијама додаје детекцију резидуалне струје или цурења у земљу. Када се открије ненормална струја цурења и достигне конфигурисани радни ниво, заштитни механизам може покренути окидање и искључити погођено коло.
Ова комбинација је посебно корисна када електрични дизајнери желе више слојева заштите без стварања непотребно компликованог распореда панела. Комерцијални производи су доступни као интегрисана МЦЦБ-плус-резидуална струја решења или као МЦЦБ комбиновани са компатибилним модулима диференцијалне струје. ИЕЦ 60947-2 укључује захтеве за прекидаче који укључују заштиту од диференцијалне струје, док произвођачи могу обезбедити различите конфигурације и опсеге подешавања.
2. Како функционише заштита од цурења?
У здравом електричном колу, струја која тече кроз одлазне проводнике треба да одговара струји која се враћа кроз коло. Стање цурења настаје када део струје крене ненамерним путем, као што је оштећење изолације, повезана опрема или особа која контактира део под напоном.
Заштита од цурења прати резидуалну струју повезану са овом неравнотежом. Ако измерена резидуална струја премашује конфигурисани радни праг уређаја, систем заштите шаље сигнал за искључење МЦЦБ механизму.
У зависности од дизајна производа, заштита од цурења може да обезбеди подесиву заосталу радну струју, временско кашњење, тест функционалност, индикацију аларма или друге функције надгледања. Комерцијални МЦЦБ производи за заштиту од цурења показују да подешавања осетљивости и кашњења могу значајно да варирају у зависности од намераване примене.
Зашто се ово разликује од заштите од преоптерећења?
Заштита од преоптерећења и заштита од цурења реагују на различите проблеме. Преоптерећено коло може повући прекомерну струју зато што је прикључено превише оптерећења или зато што опрема ради изнад предвиђеног капацитета. Грешка цурења, међутим, тиче се струје која излази из предвиђене проводне путање.
Стога, једноставно повећање могућности заштите од преоптерећења не обезбеђује аутоматски одговарајућу заштиту од цурења. Ове две функције треба размотрити одвојено када се пројектује електрични дистрибутивни систем.
3. Које електричне проблеме може да реши?
Електрична опрема која се користи у фабрикама, пословним зградама и инфраструктурним пројектима може да ради дуго времена под захтевним условима. Влага, прашина, старење изолације, механичка оштећења, грешке у инсталацији и пропадање опреме могу допринети ненормалним струјама.
Оштећена или застарела изолација може створити нежељене струјне путеве који се можда неће понашати као конвенционални кратки спој.
Заштита од преостале струје може помоћи у откривању услова цурења који захтевају брзо искључење кола.
Комбиновање заштитних функција може поједноставити распоред у поређењу са коришћењем неколико независних компоненти.
Стварни ниво заштите зависи од комплетног електричног система, конфигурације уређаја и услова инсталације. МЦЦБ са заштитом од цурења стога треба третирати као део правилно пројектоване заштитне шеме, а не као универзално решење за сваку електричну опасност.
4. Зашто комбиновати МЦЦБ и заштиту од цурења?
За многе електричне пројекте, главна атракција је могућност да се одговори на неколико заштитних захтева у оквиру координисаног распореда уређаја. Ово може бити драгоцено тамо где су простор панела, време инсталације и координација система важни.
1. Вишеструке функције заштите
Правилно конфигурисан уређај може да обезбеди заштиту од преоптерећења, кратког споја и заостале струје у оквиру исте заштитне архитектуре. Ово олакшава инжењерима да успоставе дефинисану стратегију заштите за напајање или дистрибутивно коло.
2. Ефикаснији дизајн панела
Интегрисане или блиско усклађене компоненте заштите могу смањити потребу за одвојеним уређајима, ожичењем и монтажом. Произвођачи МЦЦБ-а са заштитом од диференцијалне струје посебно истичу компактну инсталацију и смањене потребе за компонентама као практичне предности.
3. Подесива заштита
Неки производи обезбеђују подесиве прагове заостале струје и временска кашњења. Ово омогућава да се заштитни распоред прилагоди различитим колима уместо да се ослања на једно фиксно подешавање за сваку примену.
4. Лакше планирање система
Када се захтеви преоптерећења, кратког споја и цурења разматрају заједно, инжењери могу проценити комплетну стратегију заштите уместо да самостално бирају појединачне компоненте.
5. Где се користи МЦЦБ са заштитом од цурења?
Одговарајућа примена зависи од електричног дизајна, локалних захтева и спецификација производа. Типичне области примене укључују:
- Разводне табле комерцијалних зграда
- Индустријски дистрибутивни системи електричне енергије
- Опрема за фабричку производњу
- Додаци мотора и машина
- Радионице и производни погони
- Инфраструктура и комуналне инсталације
- Електрична опрема која захтева праћење цурења у земљу
- Дистрибутивни системи где је простор панела ограничен
- Пројекти који захтевају координирану заштиту од преоптерећења, кратког споја и диферентне струје
МЦЦБ се широко користе у индустријској и комерцијалној дистрибуцији јер њихове тренутне вредности и могућности прекидања могу да покрију апликације изван типичног опсега малих прекидача.
6. Шта купци треба да провере пре избора?
Одабир МЦЦБ-а са заштитом од цурења заснованом само на називној амперажи може створити проблеме током инсталације. Купци треба да обезбеде произвођачу или електроинжењеру довољно информација о систему пре него што потврде модел.
- Називна струја:Одредите очекивано континуирано оптерећење и изаберите одговарајућу струју на основу комплетног дизајна кола.
- Радни напон:Потврдите напон система и да ли је производ погодан за предвиђену примену наизменичне струје.
- Број стубова:Проверите да ли систем захтева 3П, 4П или другу конфигурацију.
- Могућност кратког споја:Проверите доступну потенцијалну струју квара и уверите се да прекидач има одговарајућу прекидну снагу.
- Осетљивост на цурење:Одредите резидуалну радну струју потребну за предвиђену стратегију заштите.
- Временско кашњење:Размотрите да ли је за координацију са узводним или низводним уређајима потребан тренутни рад или одговор са одложеним временом.
- Услови уградње:Прегледајте температуру околине, затвореност, влажност, надморску висину и друге релевантне факторе околине.
- Стандарди и сертификати:Потврдите стандарде и одобрења потребна на циљном тржишту.
7. Објашњени кључни параметри
Следећи параметри су посебно важни када се пореде различити МЦЦБ производи за заштиту од цурења.
| Параметар | Зашто је важно | Шта купци треба да потврде |
|---|---|---|
| Називна струја (Ин) | Дефинише ниво струје који је прекидач дизајниран да носи под одређеним условима. | Ускладите прекидач са оптерећењем кола и дизајном проводника. |
| Називни напон (Уе) | Дефинише електрични радни напон за апликацију. | Потврдите компатибилност са напоном система. |
| Бреакинг Цапацити | Означава струју грешке коју прекидач може безбедно да прекине под одређеним условима испитивања. | Упоредите оцену производа са доступном струјом кратког споја. |
| Поставка струје цурења | Одређује ниво струје заостале на којем делује заштита од цурења. | Потврдите потребну осетљивост и опсег подешавања. |
| Временско кашњење | Може помоћи у координацији заштите од цурења са другим заштитним уређајима. | Проверите да ли је тражени одговор тренутан или одложен. |
| Број Пољака | Одређује који проводници су укључени и заштићени. | Потврдите 3П, 4П или другу потребну конфигурацију. |
| Стандарди | Пружа оквир за перформансе и тестирање производа. | Проверите применљиве ИЕЦ, регионалне и пројектне захтеве. |
На пример, тренутни комерцијални производи са заштитом од преостале струје могу понудити различите комбинације називне струје, конфигурације полова, радног напона и прекидне способности. Ове спецификације увек треба проверити у односу на стварни технички лист производа, а не претпостављати само из категорије производа.
8. МЦЦБ са заштитом од цурења наспрам засебних заштитних уређаја
И интегрисани и одвојени заштитни аранжмани могу бити технички прикладни. Боља конфигурација зависи од електричне архитектуре пројекта, захтева за простором, стратегије координације и преференција за набавку.
| Разматрање | МЦЦБ са заштитом од цурења | Одвојени заштитни аранжман |
|---|---|---|
| Панел Лаиоут | Може да обезбеди компактан аранжман. | Може захтевати додатни простор за монтажу. |
| Ожичење | Може смањити међусобну повезаност између одвојених заштитних компоненти. | Може захтевати додатно ожичење и координацију. |
| Функције заштите | Дизајниран око комбинованог заштитног аранжмана. | Функције се могу бирати независно. |
| Одржавање | Мање одвојених компоненти може поједноставити инспекцију. | Појединачне компоненте се могу заменити засебно у зависности од дизајна. |
| Прилагођавање | Зависи од доступних конфигурација прекидача и заштите од цурења. | Може да понуди флексибилност комбиновањем различитих уређаја. |
Важна ствар је да интеграција не значи аутоматски и прикладност. Изабрана комбинација мора и даље да задовољи електричне захтеве инсталације.
9. Разматрања о инсталацији и одржавању
Исправна инсталација је једнако важна као и одабир одговарајућег прекидача. Чак и добро дизајниран МЦЦБ са заштитом од цурења можда неће обезбедити предвиђене перформансе ако су ожичење, распоред уземљења, подешавања или окружење за инсталацију нетачни.
Пажљиво проверите ожичење
Пратите дијаграм ожичења и упутства за инсталацију произвођача. Фазни и неутрални проводници, где је применљиво, морају бити правилно распоређени да би систем детекције диферентне струје радио како је предвиђено.
Проверите подешавање цурења
Немојте претпостављати да је најнижа доступна поставка струје цурења аутоматски одговарајућа. Подешавање треба да одговара предвиђеној заштитној функцији и електричним карактеристикама кола.
Размотрите селективност
Велики дистрибутивни системи могу садржати више заштитних уређаја. Њихове радне карактеристике треба прегледати заједно како одговарајући квар низводно не би непотребно искључио много већи део инсталације.
Извршите функционално тестирање
Тамо где производ има функцију испитивања, тестирање треба да следи процедуру коју препоручује произвођач и захтеве који се примењују на инсталацију. Неки уређаји са заосталом струјом пружају тестне функције и додатне функције праћења.
10. Схангхаи ДаДа Елецтриц Цо., Лтд. и решења за заштиту од цурења
Схангхаи ДаДа Елецтриц Цо., Лтд. обезбеђује МЦЦБ решења дизајнирана за апликације где конвенционална заштита кола и заштита од цурења морају да раде заједно. Његова серија ДАМ1Л је пример МЦЦБ-а са интегрисаном заштитом диферентне струје, дизајниран за апликације укључујући електричне системе у зградама, индустријске локације и друга нисконапонска дистрибутивна окружења.
Информације о производу указују на конфигурације као што су четворополна конструкција, широк опсег називне струје и подесива заштита од цурења у земљу. У зависности од модела, радна струја цурења се може конфигурисати у одређеном опсегу, омогућавајући да се стратегија заштите прилагоди различитим применама.
За купце, дистрибутере, градитеље панела и електро извођаче из иностранства, најкориснији приступ је да се добављачу достави захтев за пројекат пре него што затражи понуду. Ово помаже да се утврди да ли су потребна струјна вредност, распоред полова, подешавање цурења, прекидна способност и сертификат доступни у предвиђеној конфигурацији.
Информације које треба укључити у упит
- Потребна називна струја
- Напон и фреквенција система
- Број полова
- Потребна осетљивост на струју цурења
- Потребна функција временског кашњења
- Очекивана струја кратког споја или потребна прекидна моћ
- Инсталационо окружење
- Циљно тржиште и захтеви за сертификацију
- Потребна количина
- ОЕМ или прилагођени захтеви, ако је применљиво
Навођење ових детаља на почетку може учинити техничку комуникацију ефикаснијом и смањити ризик од избора прекидача који не одговара коначној инсталацији.
11. Често постављана питања
Заштита од цурења детектује заосталу струју узроковану ненамерним струјним путем и може да покрене искључивање прекидача када се достигне конфигурисани радни праг. Решава другачије стање од конвенционалне заштите од преоптерећења и кратког споја.
Не. Обичан МЦЦБ обезбеђује функције као што су заштита од преоптерећења и кратког споја, док конфигурација са заштитом од цурења додаје детекцију и заштиту заосталих струја.
Заштита од цурења може помоћи у откривању одређених абнормалних струјних путања које могу допринети електричним опасностима. Међутим, заштита од пожара зависи од комплетне електричне инсталације, стања опреме, подешавања заштите и применљивих безбедносних мера.
Не постоји једно подешавање које је погодно за сваку инсталацију. Одговарајућа вредност зависи од циља заштите, карактеристика кола, опреме и применљивих електричних захтева. Подешавање треба да одреди квалификовано особље.
Конфигурација МЦЦБ-а је обично дизајнирана око конвенционалних заштитних функција прекидача, али тачне заштитне функције зависе од специфичног модела и конфигурације окидача. Увек проверите техничку документацију произвођача.
ИЕЦ 60947-2 је важан стандард за нисконапонске прекидаче и укључује захтеве релевантне за прекидаче који укључују заштиту диференцијалне струје. Могу се такође применити регионални стандарди и захтеви специфични за пројекат.
Да, одговарајући модели се могу користити у индустријској дистрибуцији и апликацијама опреме када се њихове електричне карактеристике, карактеристике заштите и спецификације животне средине подударају са инсталацијом.
Обезбедите потребну струју, напон, полове, прекидну моћ, подешавање струје цурења, захтев за временско кашњење, услове уградње, количину и сертификацију циља. Ово произвођачу даје довољно информација да препоручи одговарајућу конфигурацију.
12. Закључак
МЦЦБ са заштитом од цурења бави се двема важним областима електричне заштите: конвенционалном прекострујном заштитом и детекцијом резидуалне струје. Довођењем ових функција у координисано решење, може помоћи у поједностављењу дизајна дистрибуције енергије где су електрична безбедност, простор на панелу и координација система важни.
Најважнији корак је да погледате даље од назива производа. Називна струја, радни напон, прекидна способност, конфигурација полова, осетљивост на цурење, временско кашњење, услови инсталације и применљиви стандарди утичу на то да ли је одређени МЦЦБ прикладан за пројекат.
За купце који процењују МЦЦБ заштићене од цурења за комерцијалне зграде, индустријске објекте, дистрибутивне плоче или ОЕМ апликације, рад директно на основу стварних електричних захтева је најпоузданији начин да се идентификује одговарајућа конфигурација.
