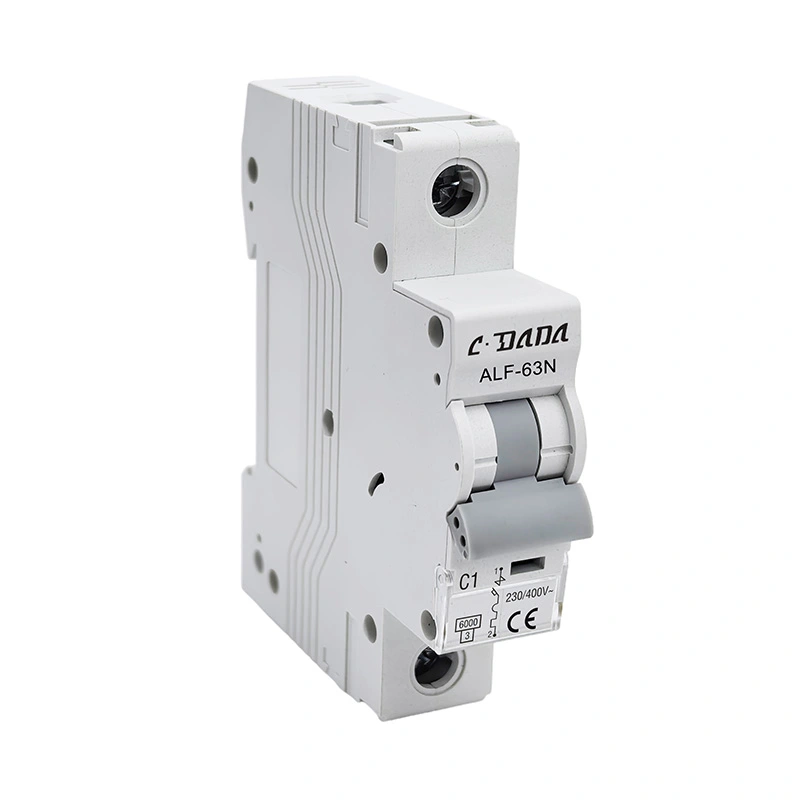

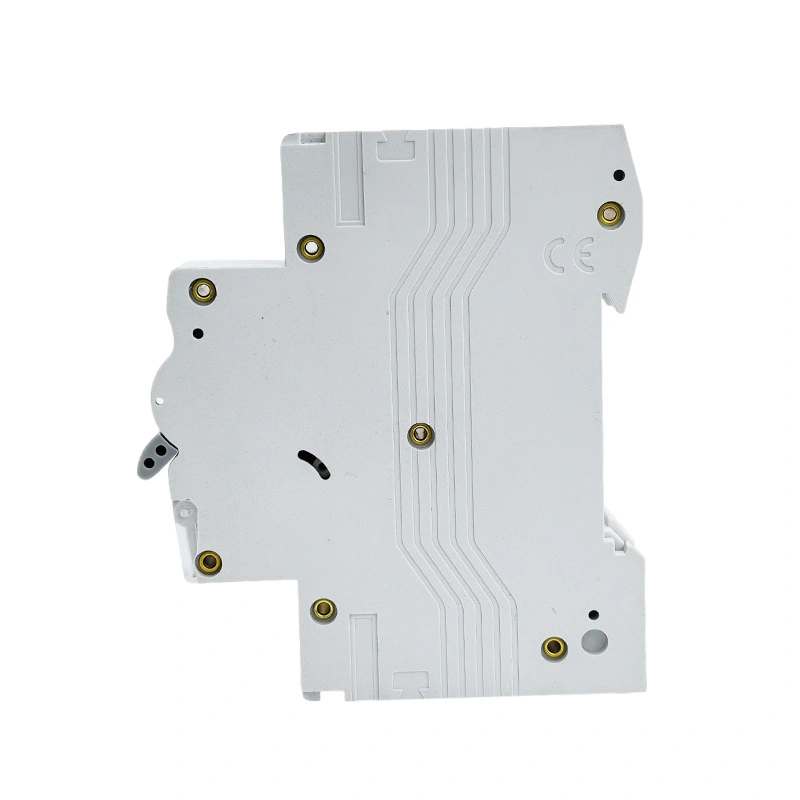

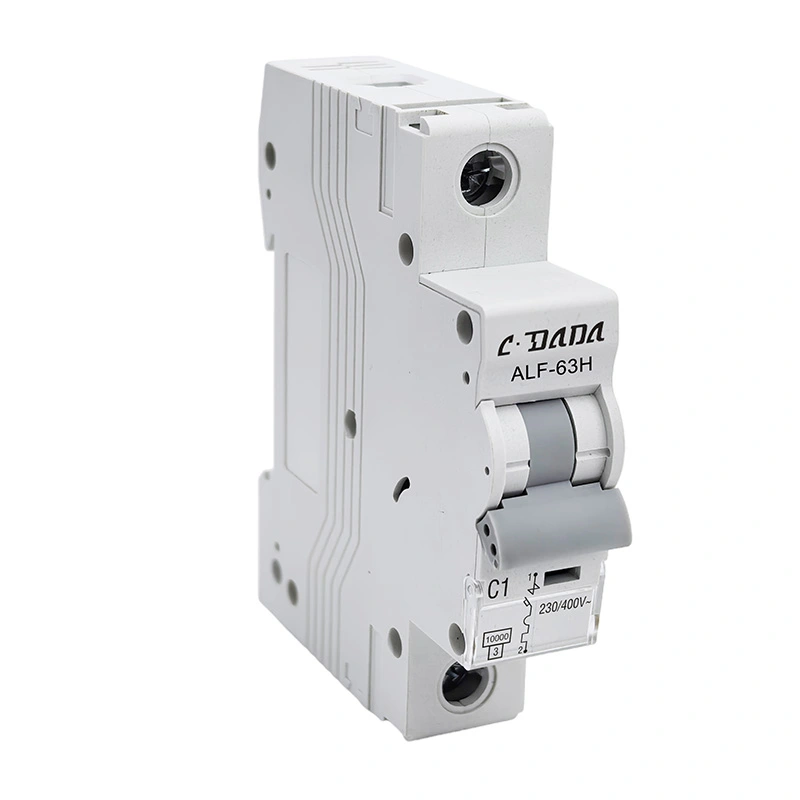

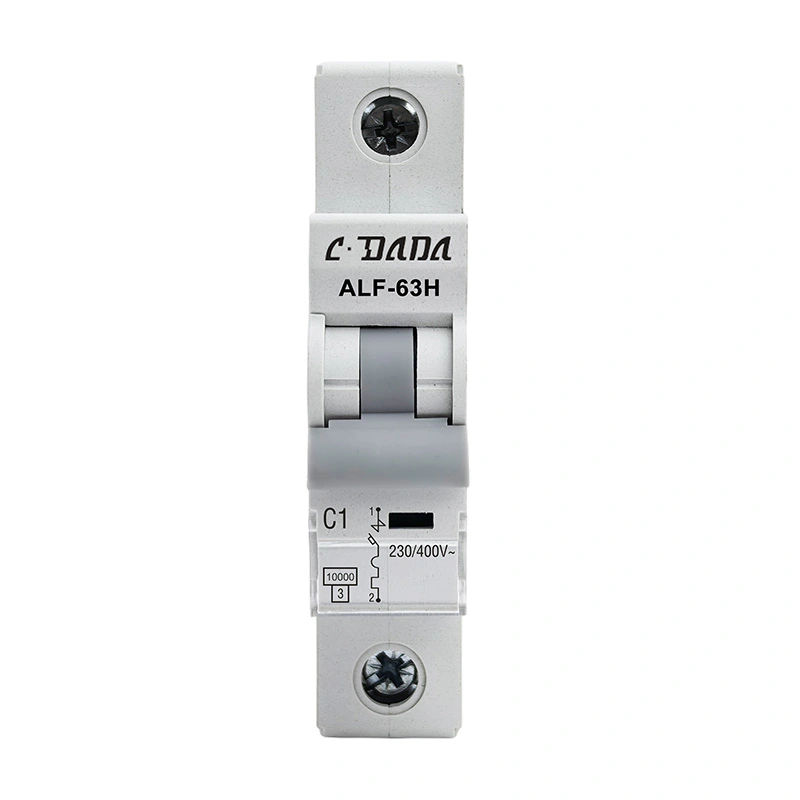

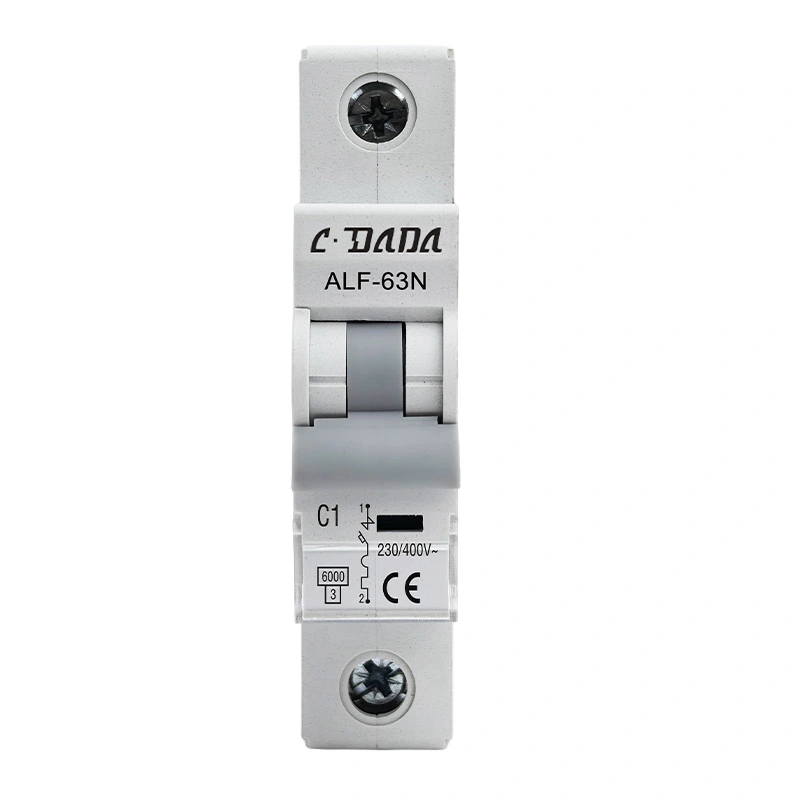

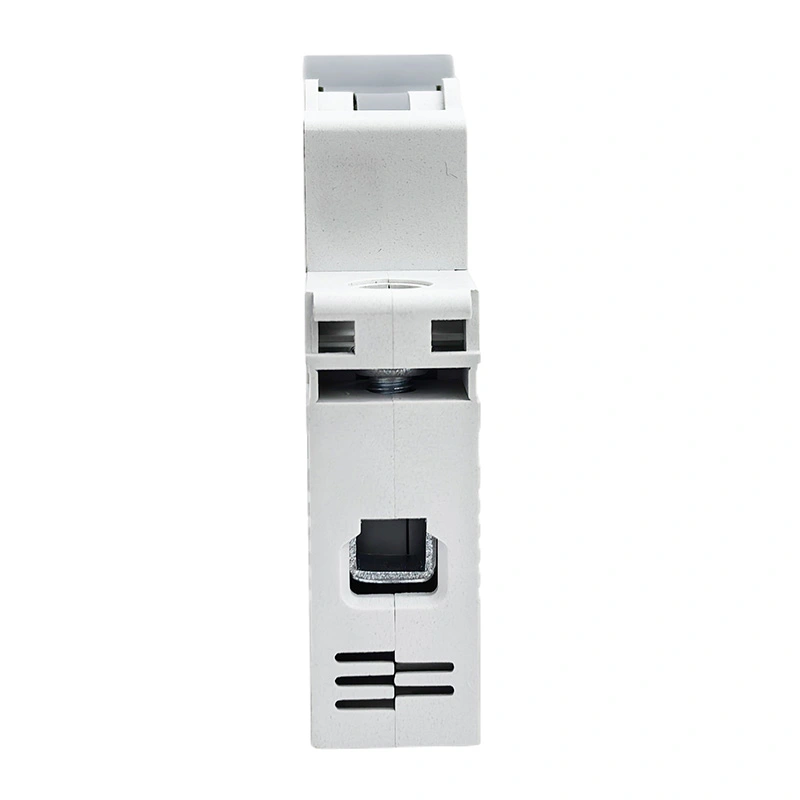

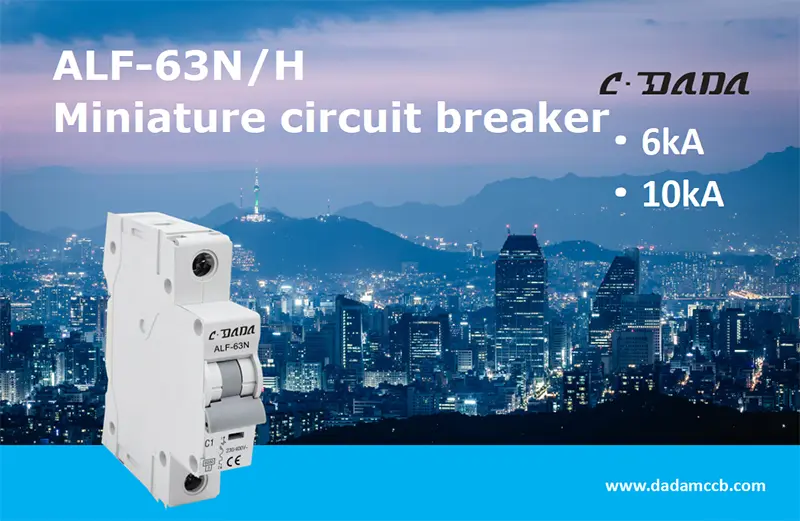

6КА 10кА минијатурни прекидач

АЛФ-63Н/Х серија 6КА 10кА минијатурни прекидач (МЦБ), у складу је са стандардом ИЕЦ60898, МЦБ има карактеристике поузданих перформанси, прецизне заштитне функције, кратког времена ослобађања и великог капацитета прекида, мале запремине такође. Широко се користи у и преоптерећењу контактора, расклопних уређаја и електричних апарата.

Контактирајте ЦДАДА и изаберите нас као свог произвођача, можемо понудити ОЕМ/ОДМ услуге.

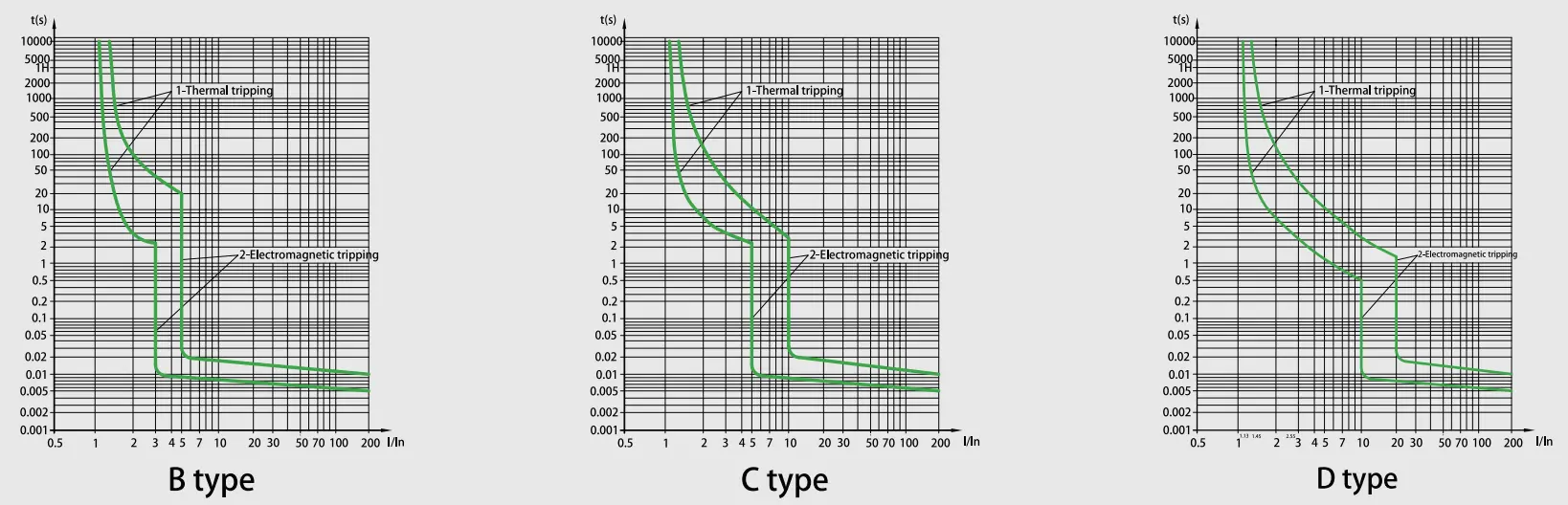

Карактеристична крива

Тецхницал Специфицатион

АЛФ-63Н/Х минијатурни прекидач серије 6КА 10кА
Стандард	ЕН/ИЕЦ60898-1
Капацитет прекидања (кА)	6,10
Заштита	Против преоптерећења и кратког споја
Називна струја(А)Ин	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Називни напон (В)	1ПАЦ 230/400,240/415
	1П+Н,2П,3П,3П+Н,4ПАЦ400/415
Називни импулсни отпорни напон Уимп(кВ)	4
Називни напон изолације Уи(В)	500
Каса ограничавања енергије	3
Температура околине (℃)	-25~+40,Мак.95% влажности
Термичка радна граница	1,13клн Без окидања у року од сат времена
	1,45кИн Окидање у року од сат времена
Магнетски рад	Б:(3-5)кИн,Ц:(5-10)кИн,Д:(10-20)кИн
Број полова	1П,1П+Н,2П,3П,3П+Н и 4П
Врста путовања	Термичко/магнетно ослобађање
Капацитет терминала	16мм² флексибилан или 25мм² крут до 25А
	25 мм² флексибилан или 35 мм² крут од 32А до 63А оцена
Степен заштите	ИП20
Инсталација	Монтажа на 35мм ДИН шину
Ширина	17,8 мм по стубу

Карактеристика ослобађања прекидача

НО.	Називна струја ослобађања (А)	Почетно стање	Тест струја	Наведено време	Резултат који треба добити	Примедбе
1	1-63	хладно стање	1.13Ин	т≤1х	Нон-трип
2	1-63	на претходном тесту	1.45лн	т<1х	трип	Подешавање струје до одређене вредности постојано за 5с
3	Ин≤32	хладно стање	2.55Ин	1с<т<60с 1с<т<120с	трип
	У>32
4	1-63	хладно стање	3Ин	т≤0,1с	Нон-трип	Б тип
			5Ин	т<0,1с	трип	Б тип
			5У 10лн	т≤0,1с	Нон-трип	Ц тип
			10Ин	т<0,1с	трип	Ц тип
			20лн	т≤0,1с	Нон-трип	Д тип
				т<0,1с	трип	Д тип

Издржљивост (операције)

Категорија	Оперативни циклуси	Фреквенција рада	Називна струја
Електрична издржљивост	4000	240/х	1-32
		120/х	40-63
Механичка издржљивост	10000	240/х	1-63

Карактеристике

★ Ултра-висок прекидни капацитет кратког споја

Напредна технологија контроле лука постиже већи капацитет прекида у поређењу са индустријским стандардима, обезбеђујући поуздану заштиту за индустријске електричне системе у екстремним условима квара.

★ Дуал-Моде Цоннецтион Интерфаце

Интегрисани хибридни дизајн терминала подржава и круто спајање сабирница и флексибилно стезање каблова, омогућавајући прилагођавање без алата на различите сценарије инсталације уз смањење времена ожичења за 40%.

★ Механизам складиштења енергије за дуговечност

Оперативни систем са опругом са издржљивошћу од 10.000 механичких циклуса, са технологијом компензације хабања

★ Напредно композитно кућиште

са интегрисаним коморама за гашење лука за ограничене грешке.

★ Динамичка топологија ограничавања струје

Интелигентно сузбијање пропусне енергије смањује вршне струје квара за 65-80%, омогућавајући оптимизацију спецификације уређаја у наставку са 30% потенцијала смањења укупних трошкова система.

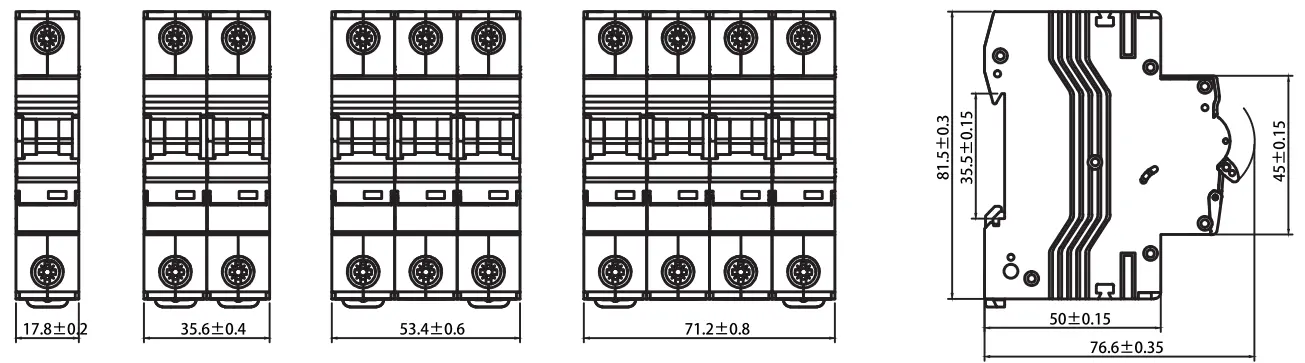

Димензије оквира

Сценарији апликација

★ Стамбени: Потрошачке јединице и разводне табле за безбедност дома.

★ Индустријска: Заштита контактора, склопних уређаја и тешких електричних апарата.

★ Комерцијални: Канцеларијске зграде и тржни центри који захтевају високу поузданост.

Контрола квалитета и стандардно тестирање

★ Сваки ЦДАДА МЦБ се подвргава ригорозном тестирању како би се осигурала усклађеност са ИЕЦ60898-1:

★ Термички тест окидања: Верификован на 1,13 Ин (без окидања) и 1,45 Ин (путовање у року од 1 сата).

★ Тест магнетног окидања: Прецизно тестирање отпуштања за Б, Ц и Д карактеристике.

★ Електрична издржљивост: Тестирано за 4000 радних циклуса.

★ Механичка издржљивост: Верификовано за 10.000 циклуса.

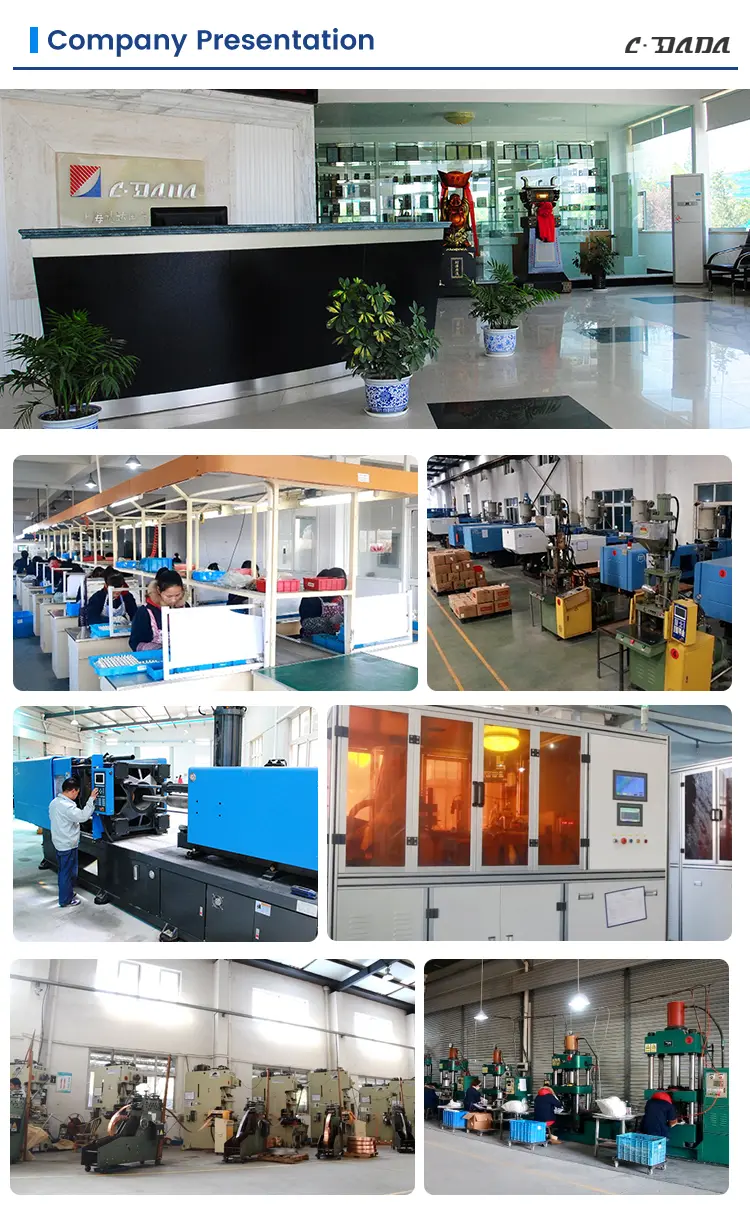

Фабричка снага и подршка

Схангхаи ДАДА Елецтриц Цо., Лтд. је водећи произвођач са напредним производним линијама и професионалним инжењерским тимом. Нудимо:

★ Прилагођене ОЕМ/ОДМ услуге за глобалне брендове.

★ Најсавременија опрема за тестирање како би се осигурала испорука без кварова.

★ Глобална логистичка подршка: Оптимизовано паковање за поморски и ваздушни терет како би се осигурало да производи стигну у савршеном стању.
