Овај водич објашњава како функционише минијатурни прекидач од 6кА АЦ, шта заправо значи оцена од 6кА, како криве окидања Б, Ц и Д утичу на перформансе и како одабрати одговарајућу називну струју и конфигурацију полова. Такође идентификује уобичајене грешке при куповини и пружа практичну контролну листу за инжењере, извођаче и купце који процењују МЦБ решења произвођача као нпр.Схангхаи ДаДа Елецтриц Цо., Лтд.
Садржај
- Шта је 6кА АЦ минијатурни прекидач?
- Зашто је битан прекидни капацитет од 6кА?
- Како АЦ минијатурни прекидач штити струјно коло?
- Које техничке параметре купци треба да провере?
- Како Б, Ц и Д криве пута утичу на избор?
- Где се обично користе 6кА АЦ минијатурни прекидачи?
- Које проблеме може да спречи прави МЦБ?
- Како купци могу изабрати одговарајући МЦБ 6кА?
- Уобичајене грешке при избору које треба избегавати
- Зашто радити са искусним МЦБ произвођачем?
- Често постављана питања
- Контактирајте Схангхаи ДаДа Елецтриц Цо., Лтд.

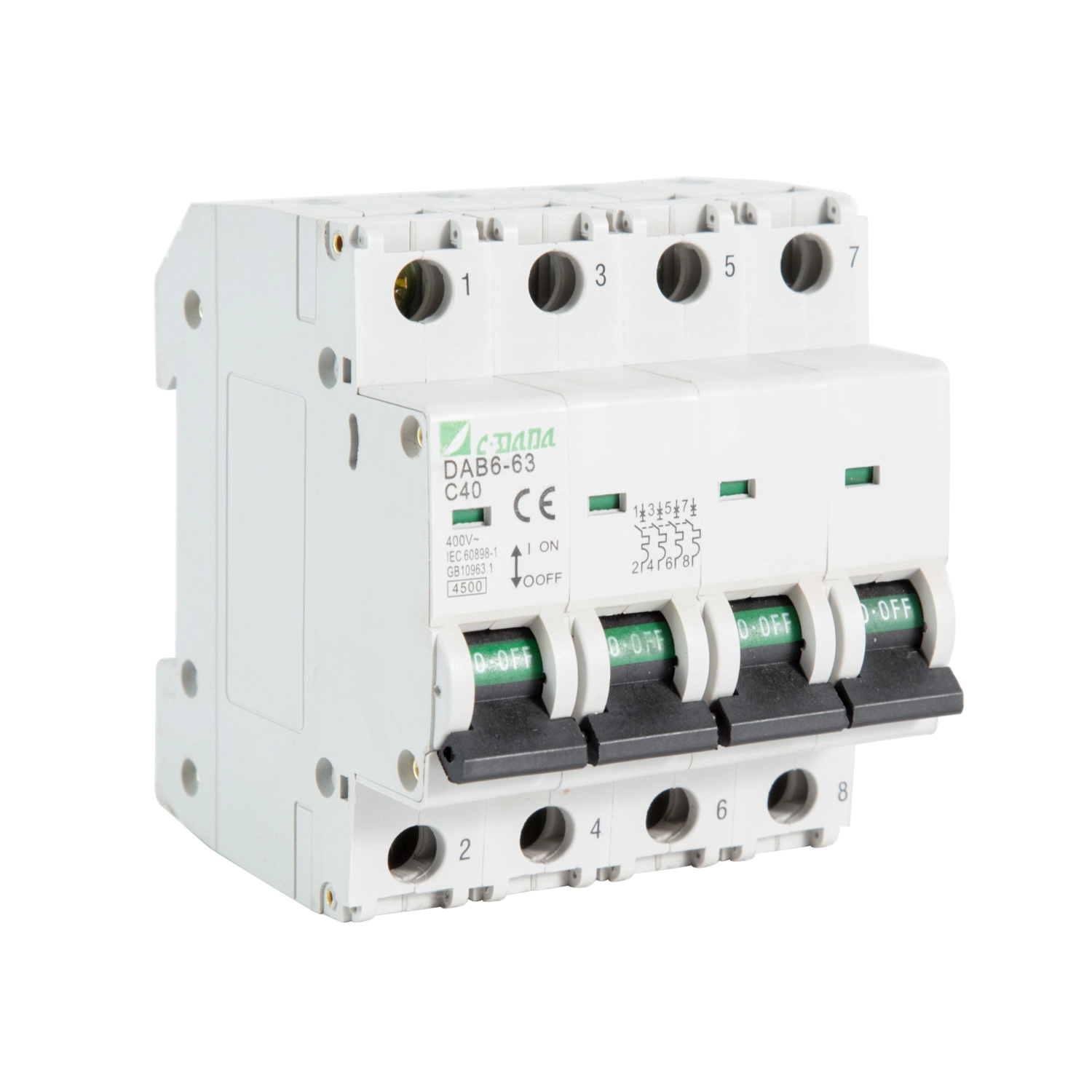

Шта је 6кА АЦ минијатурни прекидач?
Минијатурни прекидач, који се обично назива МЦБ, је заштитни прекидач дизајниран да аутоматски искључи електрично коло када дође до ненормалних струјних услова. За разлику од традиционалног осигурача, МЦБ се нормално може ресетовати након што је грешка уклоњена, што га чини погодним за поновни рад и одржавање.
Термин6кАодноси се на номиналну прекидну моћ кратког споја прекидача под применљивим условима испитивања. Једноставно речено, 6кА МЦБ је дизајниран да безбедно прекине очекивану струју кратког споја до 6.000 ампера када су испуњени наведени захтеви.
Производи који су у складу са ИЕЦ/ЕН 60898-1 обично специфицирају параметре као што су називна струја, називни напон, фреквенција, прекидна способност и тренутне карактеристике окидања. Комерцијални МЦБ распони могу понудити 6кА вредности за различите струје и конфигурације полова.
6кА није нормална радна струја прекидача. 16А МЦБ, на пример, намењен је да носи своју називну струју под одређеним условима, док цифра од 6кА описује његову способност прекида кратког споја. Ове две спецификације одговарају на потпуно различита инжењерска питања.
Зашто је битан прекидни капацитет од 6кА?
Кратки спојеви могу произвести изузетно велике струје у врло кратком периоду. Ако заштитни уређај не може безбедно да прекине струју квара доступну на месту инсталације, последице могу укључити озбиљно оштећење контакта, прекомерну топлоту, квар опреме или опасан електрични лук.
Према томе, прекидни капацитет не треба бирати само зато што је 6кА опште доступна спецификација. Очекивана струја кратког споја на месту инсталације мора бити процењена, а изабрани прекидач мора имати адекватну могућност прекида за тај систем.
| Параметар | Шта то значи | Зашто је важно |
|---|---|---|
| 6кА | Називни прекидни капацитет кратког споја | Одређује да ли прекидач може безбедно да прекине наведени ниво струје квара |
| Називна струја (Ин) | Нормална тренутна оцена МЦБ-а | Мора бити усклађен са капацитетом проводника и очекиваним оптерећењем |
| Називни напон (Уе) | Радни напон за апликацију | Мора бити компатибилан са електричним системом |
| Трип Цурве | Дефинише тренутни опсег магнетног окидања | Помаже у спречавању неугодног окидања уз одржавање заштите од квара |
| Број Пољака | Број укључених/заштићених проводника | Мора да одговара конфигурацији кола |
Произвођачке спецификације илуструју да су 6кА МЦБ-ови доступни за низ јачине струје и конфигурације напона, укључујући уобичајене 230В и 400В АЦ дистрибутивне системе.
Како АЦ минијатурни прекидач штити струјно коло?
Типичан МЦБ комбинује термичке и магнетне заштитне механизме. Ове две функције решавају различите електричне проблеме.
- Термичка заштита:Трајно преоптерећење загрева биметални елемент. Када температура достигне радни праг, механизам се ослобађа и отвара коло.
- Магнетна заштита:Велика струја кратког споја ствара снажан магнетни ефекат који активира механизам тренутног окидања, брзо искључујући струјно коло.
- Ручно пребацивање:МЦБ се обично може ручно укључити ради изолације кола током радова на одржавању или инсталацији.
Ова комбинација чини МЦБ погодним за кола у којима је потребно решити и дуготрајна преоптерећења и изненадне грешке кратког споја. Модерни асортимани МЦБ производа обично комбинују термичка и магнетна ослобађања и могу да обезбеде Б, Ц или Д карактеристике у зависности од предвиђеног оптерећења.
Које техничке параметре купци треба да провере?
Купци се често фокусирају на тренутну оцену и цену док занемарују друге параметре. За поуздану спецификацију пројекта, следеће карактеристике треба проверити заједно.
| Спецификација | Типично разматрање | Контролна тачка купца |
|---|---|---|
| Бреакинг Цапацити | 6кА | Потврдите да је адекватан за очекивану струју квара |
| Називна струја | Зависно од апликације | Координирајте са оптерећењем и капацитетом проводника |
| Називни напон | Уобичајени напони дистрибуције наизменичне струје | Ускладите напон система |
| Фреквенција | 50/60Хз уобичајено специфицирано | Потврдите компатибилност са локалном мрежом |
| Карактеристика путовања | Б / Ц / Д | Ускладите криву за карактеристике налета оптерећења |
| Поле Цонфигуратион | 1П, 1П+Н, 2П, 3П, 4П у зависности од производа | Ускладите распоред ожичења |
| Монтажа | ДИН шина је уобичајена | Потврдите компатибилност са дистрибутивном плочом |
| Стандарди | ИЕЦ/ЕН 60898-1 или други применљиви стандард | Затражите техничку документацију и сертификацију где је потребно |
Документација о производу од етаблираних произвођача обично даје ове параметре заједно, уместо да третира прекидну моћ као изоловану спецификацију.
Како Б, Ц и Д криве пута утичу на избор?
Крива окидања је једна од најважнијих одлука када се специфицира МЦБ. Писмо описује приближни опсег у коме ради магнетно тренутно ослобађање у односу на називну струју прекидача.
| Цурве | Типични опсег магнетног окидања | Типична примена |
|---|---|---|
| B | 3–5 × Ин | Ниска оптерећења, осветљење, отпорна кола |
| C | 5–10 × Ин | Опште намене и умерено индуктивна оптерећења |
| D | 10–20 × Ин | Већа оптерећења као што су неки мотори и трансформатори |
Ови опсези су обично повезани са ИЕЦ 60898-1 МЦБ карактеристикама.
На пример, ако мотор производи привремену стартну струју неколико пута већу од своје нормалне радне струје, високо осетљива крива може непотребно да се откачи током покретања. Уређај Ц-криве или Д-криве може бити прикладнији, у зависности од опреме и комплетног дизајна кола.
Где се обично користе 6кА АЦ минијатурни прекидачи?
6кА АЦ минијатурни прекидач може бити погодан за многе нисконапонске апликације када стварни ниво квара, напон, струја и захтеви за инсталацију спадају у спецификације уређаја.
- Стамбена дистрибуција:кола за осветљење, кола утичница, кућни апарати и струјна кола.
- Пословни објекти:канцеларијске разводне табле, системи осветљења, малопродајни објекти и кола мале опреме.
- Индустријске контролне табле:помоћна кола, управљачка опрема, мали мотори и друга погодна нисконапонска оптерећења.
- Грађевинске услуге:Помоћни кругови, пумпе, осветљење и општа дистрибуција енергије у вези са ХВАЦ-ом где су спецификације одговарајуће.
- Електрични разводни ормани:заштита гранских кола и модуларни дистрибутивни системи.
Стварну примену увек треба проверити у складу са производном документацијом произвођача и захтевима инсталације. Никада не би требало претпоставити да је оцена 6кА погодна за свако електрично окружење.
Које проблеме може да спречи прави МЦБ?
Једна од највећих брига приликом куповине није само да ли прекидач ради, већ да ли ради доследно под условима за које је изабран.
1. Стално преоптерећење
Коло које води прекомерну струју предуго може изазвати загревање проводника и прерано пропадање опреме. Термално ослобађање је дизајнирано да одговори на услове трајног преоптерећења.
2. Оштећење од кратког споја
Одговарајући прекидни капацитет омогућава МЦБ-у да прекине прекомерну струју квара без прекорачења специфициране могућности прекида уређаја.
3. Сметано окидање
Неодговарајућа крива искључења може изазвати непотребне прекиде када се опрема покрене. Усклађивање Б, Ц или Д карактеристика са оптерећењем помаже у решавању овог проблема.
4. Тешко одржавање
Модуларни МЦБ може да обезбеди згодну ручну изолацију, помажући електричарима да идентификују и раде на појединачним колима без нужног искључивања читавог дистрибутивног система.
5. Неизвесност набавке
У Б2Б пројектима, непотпуне техничке спецификације могу довести до погрешних производа, одложених одобрења или трошкова замене. Јасан технички лист производа и дефинисани технички параметри смањују ове ризике.
Како купци могу изабрати одговарајући МЦБ 6кА?
Практични процес селекције може се поделити у неколико корака. Ово помаже инжењерима и тимовима за куповину да избегну избор производа искључиво из наслова каталога.
-
Одредите напон система.
Потврдите номинални напон наизменичне струје и да ли је апликација једнофазна или трофазна. -
Израчунајте или потврдите струју дизајна.
Називна струја МЦБ-а треба да буде усклађена са очекиваним оптерећењем кола и дозвољеном струјом проводника. -
Одредите очекивану струју кратког споја.
Проверите доступну струју квара на месту инсталације и потврдите да је изабрани прекидни капацитет од 6кА адекватан. -
Процените налет оптерећења.
Идентификујте да ли коло садржи моторе, трансформаторе, капацитивну опрему, прекидачке изворе напајања или друга оптерећења која производе значајну стартну струју. -
Изаберите одговарајућу криву путовања.
Изаберите Б, Ц или Д на основу стварног оптерећења и захтева заштите уместо једноставног избора најчешће опције. -
Изаберите конфигурацију стубова.
Потврдите да ли пројекат захтева 1П, 1П+Н, 2П, 3П, 3П+Н или другу конфигурацију коју подржава серија производа. -
Провери стандарде и документацију.
Затражите одговарајући технички лист, информације о испитивању, сертификате, цртеже са димензијама и упутства за инсталацију. -
Проверите компатибилност панела.
Проверите димензије ДИН шине, распоред терминала, опсег проводника, прибор и расположиви простор за инсталацију.
- □ Потврђен називни напон
- □ Потврђена називна струја
- □ Потврђен прекидни капацитет од 6кА
- □ Б/Ц/Д крива одабрана према оптерећењу
- □ Потврђена конфигурација стуба
- □ Потврђен важећи стандард
- □ Проверене димензије и монтажа на ДИН шину
- □ Тражена документација за сертификацију и испитивање
- □ Прегледано радно окружење
- □ Разматрана координација са узводно/низводно заштитом
Уобичајене грешке при избору које треба избегавати
Чак и када су основне спецификације тачне, неколико грешака може створити проблеме након инсталације.
| Грешка | Потенцијални проблем | Боља пракса |
|---|---|---|
| Бирање само по амперажи | Остали критични параметри се можда неће поклапати | Заједно процените напон, криву, прекидну моћ, полове и стандарде |
| Под претпоставком да је сваки прекидач од 6кА заменљив | Различити производи могу имати различите димензије и спецификације перформанси | Упоредите комплетне таблице са подацима |
| Коришћење погрешне криве путовања | Сметано окидање или неадекватна погодност апликације | Процијените стварни налет оптерећења |
| Игнорисање потенцијалне струје квара | Капацитет прекидања може бити недовољан | Проверите ниво грешке на месту инсталације |
| Гледајући на координацију проводника | Заштита можда не одговара правилно систему ожичења | Координирајте МЦБ рејтинг са капацитетом проводника |
| Куповина без документације | Одобрење и инсталација могу постати тешки | Затражите техничку документацију и документе о усклађености пре куповине |
Исправна координација између називне струје, капацитета проводника, карактеристике окидања и нивоа грешке је кључна за поуздан избор МЦБ-а.
Зашто радити са искусним МЦБ произвођачем?
За велике количине набавки, ОЕМ пројекте, партнерства у дистрибуцији и производњу електричних панела, квалитет производа је само једна ствар. Купцима су такође потребне доследне спецификације, стабилна производња, брза техничка комуникација и документација која подржава одобрење пројекта.
Схангхаи ДаДа Елецтриц Цо., Лтд.може се сматрати производним партнером за купце који траже решења за минијатурне прекидаче и сродне производе за нисконапонску електричну заштиту. За Б2Б купце, најкориснија процена добављача би требало да се фокусира на мерљиве техничке информације, а не само на маркетиншке тврдње.
- Јасне спецификације производа и технички параметри
- Дефинисани распони називне струје и напона
- Доступне опције прекидног капацитета
- Информације о криву вожње за различите услове оптерећења
- Цртежи производа и информације о инсталацији
- Применљива документација о сертификацији и усклађености
- Стабилна производња и процедуре контроле квалитета
- Техничка комуникација за специфичне захтеве пројекта
- ОЕМ/ОДМ подршка где је применљиво
За увознике и дистрибутере електричне енергије, ови фактори могу бити посебно важни када се производи морају интегрисати у различите дистрибутивне системе или продати на више тржишта.
Често постављана питања
6кА се односи на номиналну прекидну моћ кратког споја под применљивим условима испитивања. Представља 6.000 ампера и не треба га мешати са нормалном називном струјом МЦБ-а.
Не. Погодност зависи од потенцијалне струје кратког споја, напона система, називне струје, карактеристике окидања, конфигурације полова, услова уградње и важећих прописа. Доступну струју квара треба проверити пре избора прекидача.
Два броја описују различите параметре. 6кА је оцена прекидног капацитета, док је 6А вредност називне струје. Прекидач би потенцијално могао имати називну струју од 6А и прекидну моћ од 6кА.
Они идентификују различите тренутне карактеристике магнетног окидања. Према ИЕЦ 60898-1, Б је генерално повезан са приближно 3-5 пута номиналном струјом, Ц са приближно 5-10 пута, а Д са приближно 10-20 пута.
Мотори могу имати значајну стартну струју, тако да карактеристике Ц или Д могу бити прикладне у зависности од мотора и кола. Коначни избор треба да узме у обзир почетну струју, струју квара, импеданцију кабла и координацију са другим заштитним уређајима.
Не аутоматски. Ако очекивана струја кратког споја премашује називни прекидни капацитет прекидача, уређај од 6кА можда неће бити одговарајући. Прекидач мора бити изабран у складу са нивоом квара и важећим захтевима за инсталацију.
Купци би обично требало да затраже детаљан технички лист, техничке спецификације, цртеже са димензијама, упутства за инсталацију, применљива документа за испитивање или сертификацију и релевантне стандарде производа. Захтеви специфични за пројекат могу захтевати додатну документацију.
Конзистентност између производних серија, следљивост, техничка документација, контрола квалитета, способност испоруке и техничка подршка након продаје могу значајно утицати на укупне трошкове и поузданост Б2Б електричног пројекта.
Направите поузданије решење за заштиту кола
Одабиром а6кА АЦ минијатурни прекидачтреба почети са електричним условима апликације, а не само са етикетом производа. Називна струја, прекидна способност, крива окидања, напон, конфигурација полова, окружење за инсталацију и техничка документација доприносе поузданом заштитном решењу.
Ако набављате МЦБ за пројекте електричне дистрибуције, контролне табле, пословне зграде, стамбене апликације или велепродајну дистрибуцију,Схангхаи ДаДа Елецтриц Цо., Лтд.може вам помоћи да процените одговарајуће спецификације производа у складу са захтевима вашег пројекта.
Потребне су вам техничке спецификације, информације о производу или подршка за пројекат масовне куповине?Контактирајте насда бисте разговарали о вашој примени и пронашли одговарајуће решење за минијатурни прекидач.
