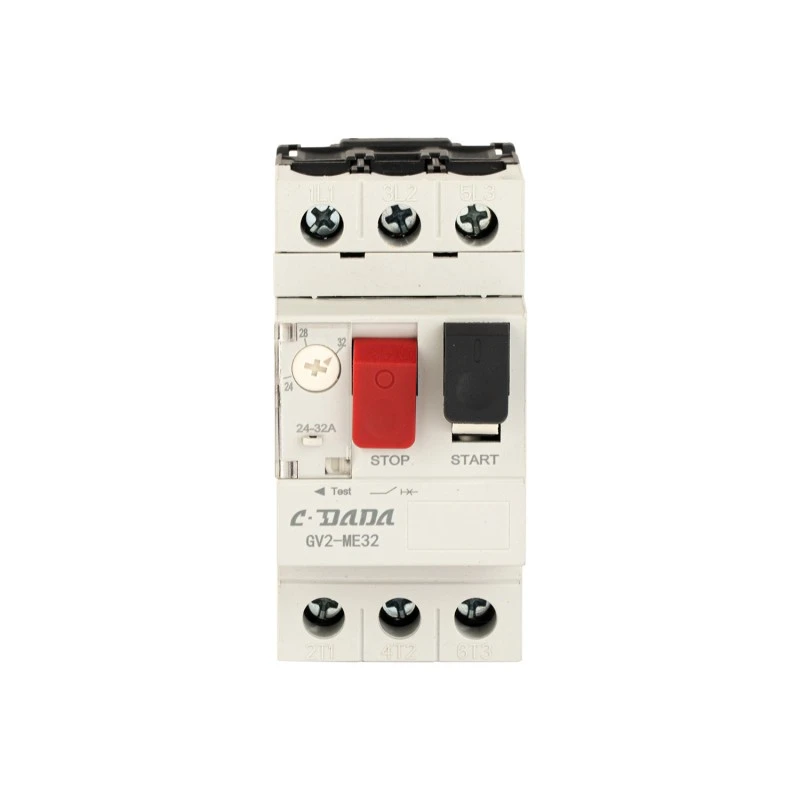

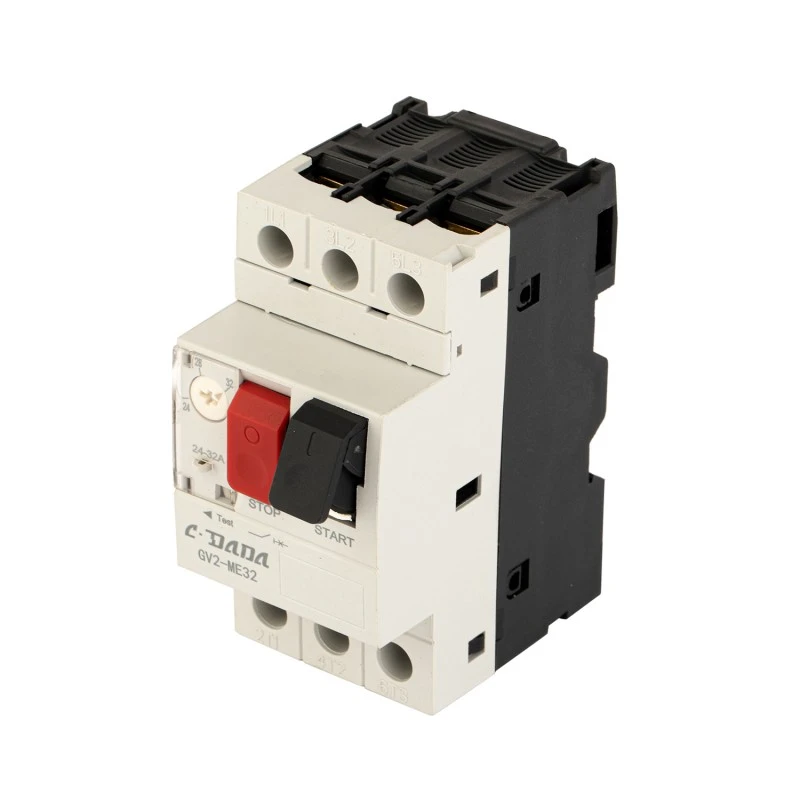

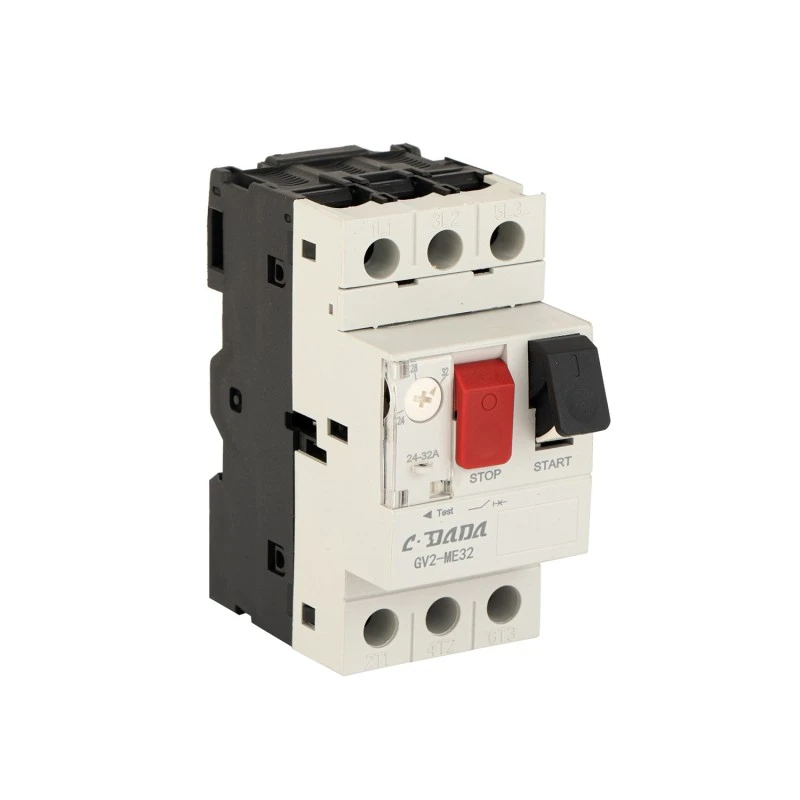

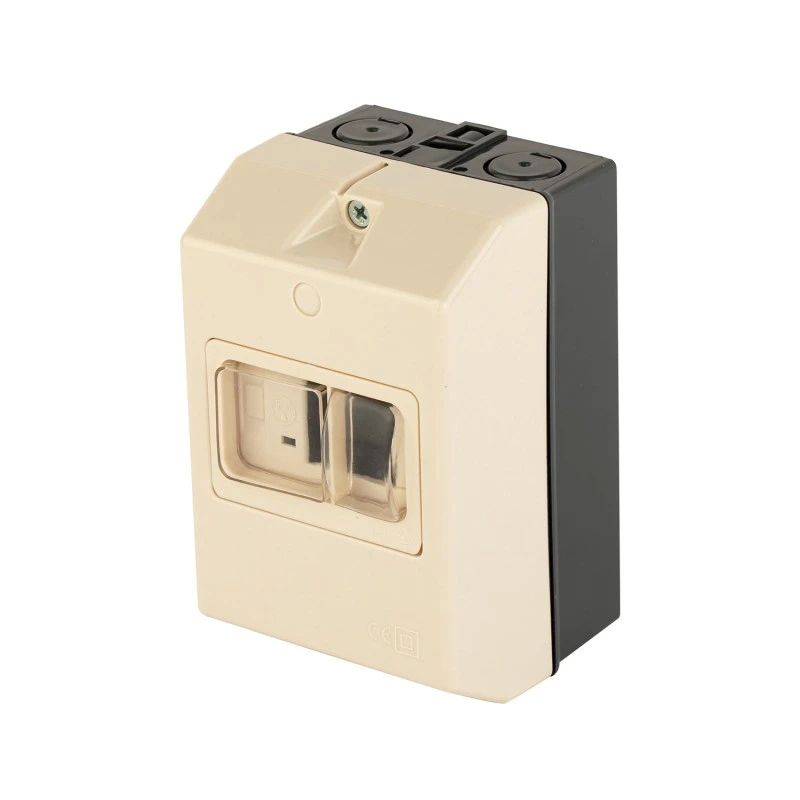

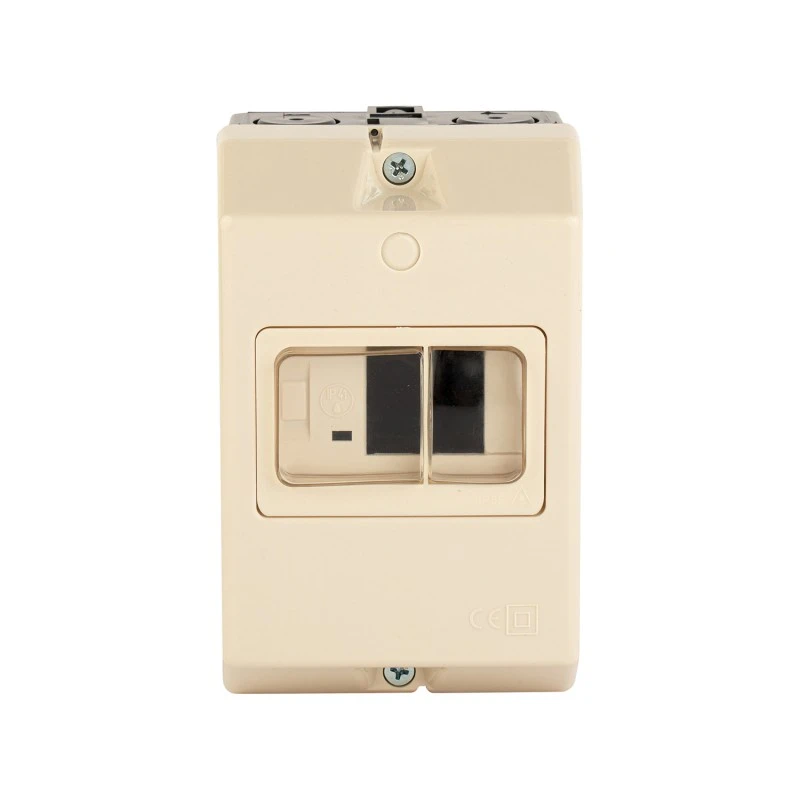

ГВ2 2П заштитни прекидач мотора

Поједноставите заштиту мотора са ЦДАДА ГВ2 2П прекидачем за заштиту мотора (МПЦБ), високо прецизним, компактним решењем које је дизајнирао Схангхаи ДАДА Елецтриц ЦО., ЛТД. користећи технолошку платформу следеће генерације и потпуно аутоматизовану производњу. Дизајниран за једнофазна или двофазна кола мотора, ГВ2 2П интегрише преоптерећење, кратак спој, губитак фазе (за 3-фазне апликације када се користи у сетовима) и изолационе функције у једном уређају монтираном на ДИН шину.

Са подесивим опсегом подешавања од 0,1А до 32А, термичком компензацијом за варијације температуре околине и номиналним напоном изолације од 690В, обезбеђује поуздану заштиту за мале моторе у пумпама, вентилаторима, компресорима, транспортерима и ХВАЦ системима. Сертификован у складу са ЦЕ стандардима, са 110.000 механичких и електричних операција, и опремљен опционим додацима као што су помоћни контакти, окидач и поднапонски окидач, ЦДАДА ГВ2 МПЦБ испоручује перформансе индустријске класе у 2-полном формату који штеди простор.

Кључне спецификације

Серија модела: ГВ2 2П МПЦБ

Бренд: ЦДАДА | Произвођач: Схангхаи ДАДА Елецтриц ЦО.,ЛТД

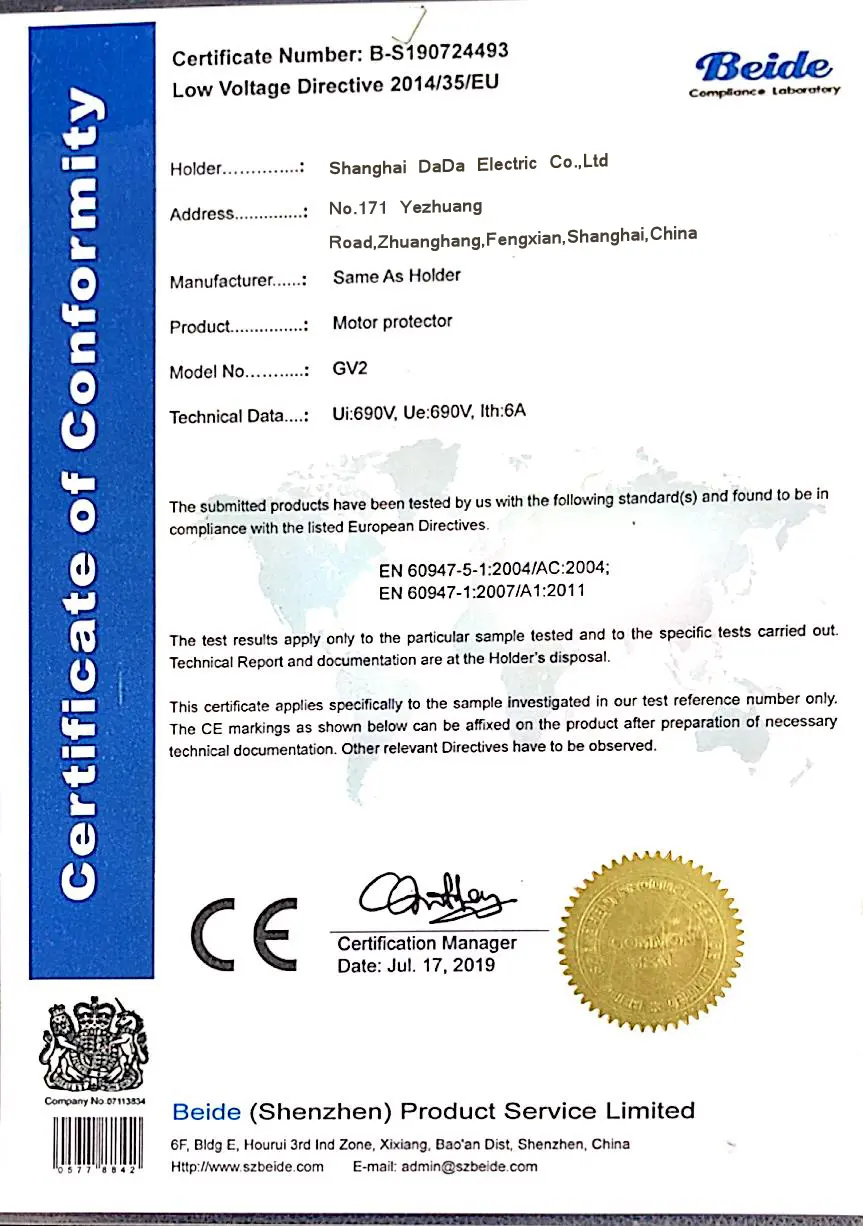

Сертификација: ЦЕ

Полови: 2П (идеално за једнофазне моторе или као део 3-фазног сета заштите)

Подешавање опсега струје: 0,1 А – 32 А (подесиво преко точкића)

Оцена оквира: 32А

Називни радни напон: 690В АЦ

Називни напон изолације (Уи): 690В

Издржљиви напон импулса (Уимп): 6000В

Радна фреквенција: 50/60Хз

Класа окидања: 10А (стандардно за моторе опште намене)

Функције заштите:

★ Заштита од топлотног преоптерећења

★ Заштита од кратког споја

★ Заштита од губитка фазе* (*када се користи у 3-полној конфигурацији или координисаном сету)

★  Функција изолације (видљиви прекид)

★ Уграђена температурна компензација

Механички век: 110.000 операција

Електрични век (АЦ-3, 400В): 110.000 операција

Момент затезања: 1,7 Н·м

Тип операције: Тастер за укључивање/искључивање са јасним индикатором окидања

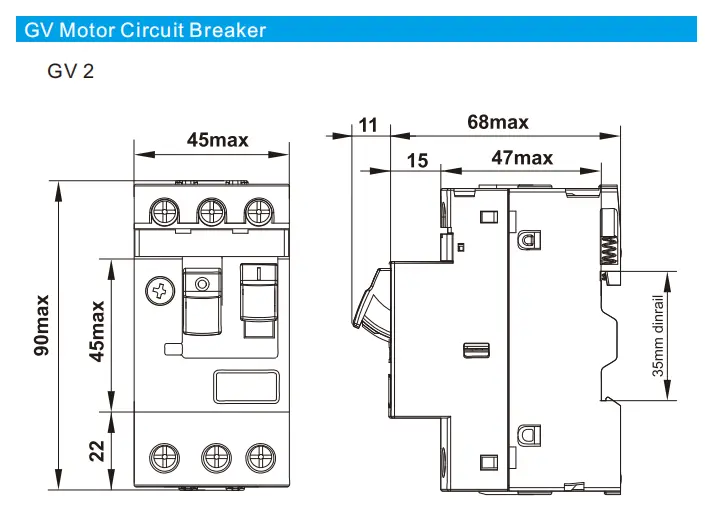

Монтажа: 35мм ДИН шина

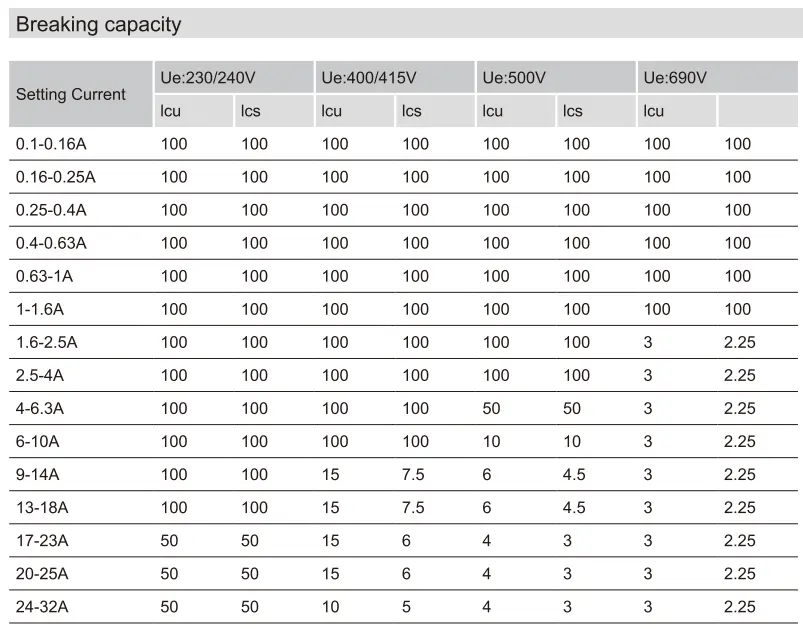

Технички лист

Зашто одабрати ЦДАДА ГВ2 2П заштитни прекидач мотора?

★ Све-у-једном заштита мотора

Комбинује прекидач + термални релеј за преоптерећење + изолатор—елиминише потребу за одвојеним компонентама.

★ Прецизност и стабилност

Механизам са компензацијом температуре обезбеђује доследно искључивање без обзира на промене у окружењу (нпр. топле радионице или хладни подруми).

★ висока издржљивост

110.000 механичких/електричних циклуса—надмашујући многе конкуренте у дугорочној поузданости.

★ 2П дизајн који штеди простор

Идеално за компактне контролне панеле, ОЕМ машине и пројекте ретрофита где је некретнина ограничена.

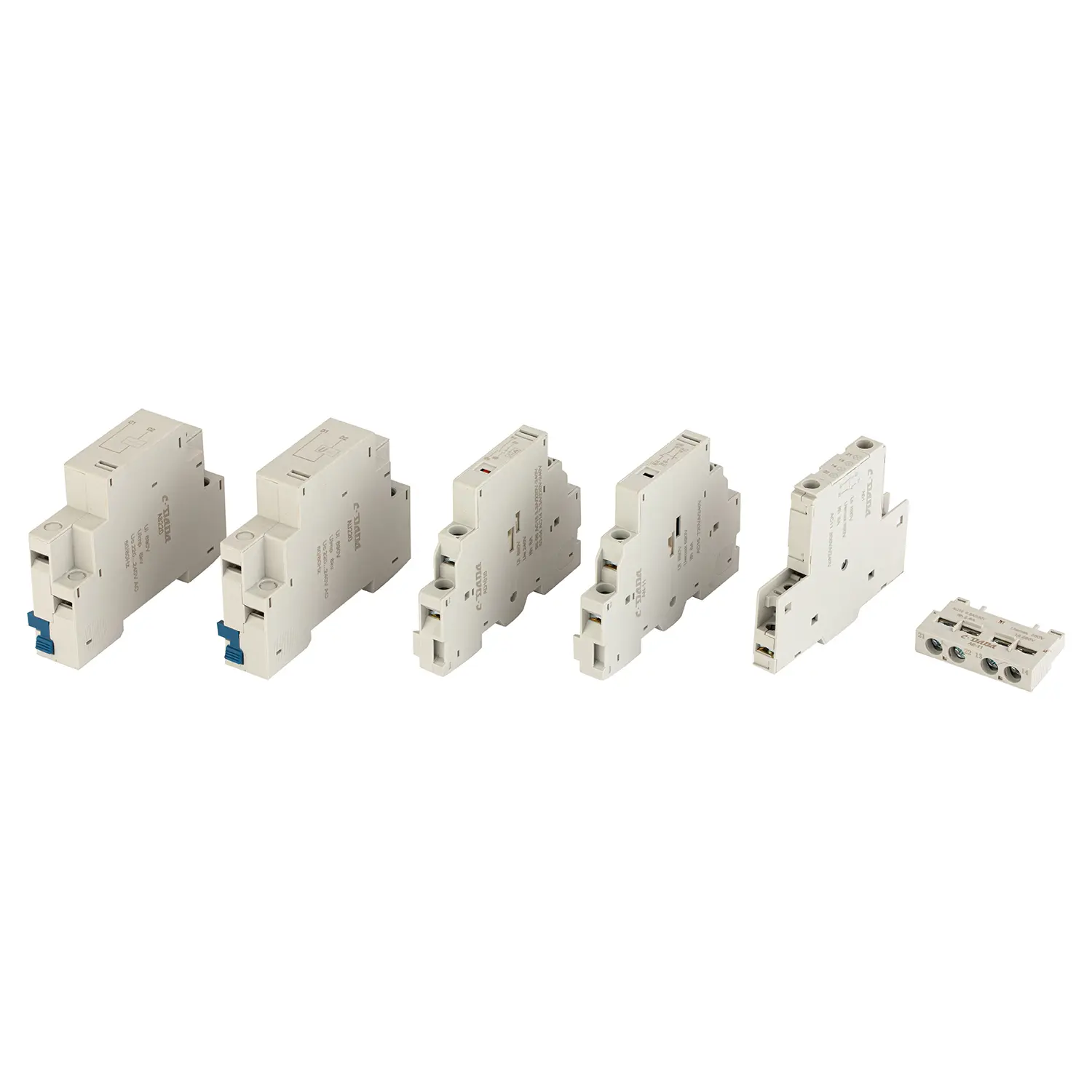

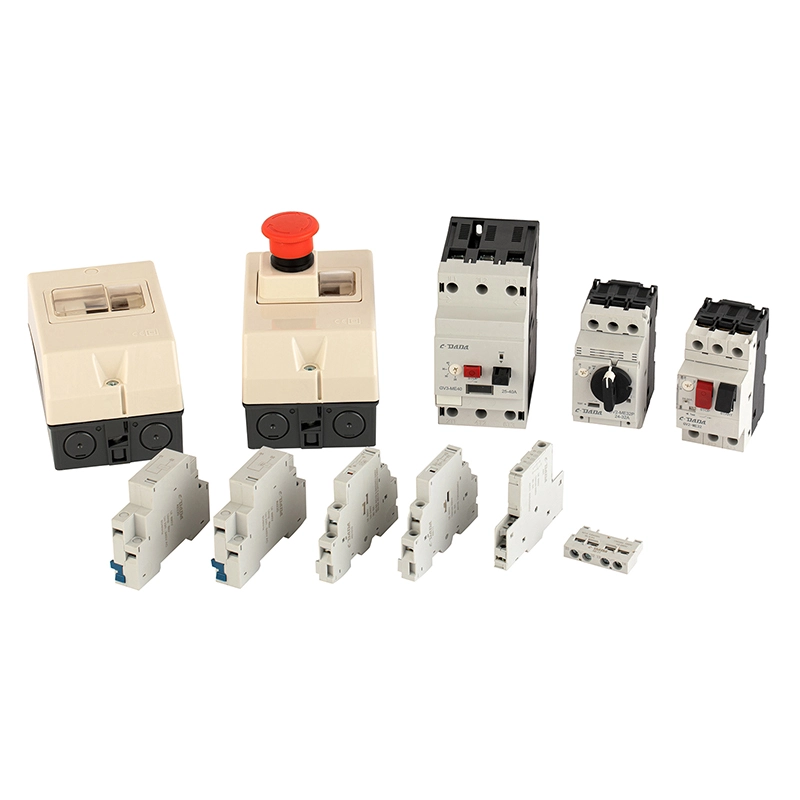

★ Комплетан екосистем додатне опреме

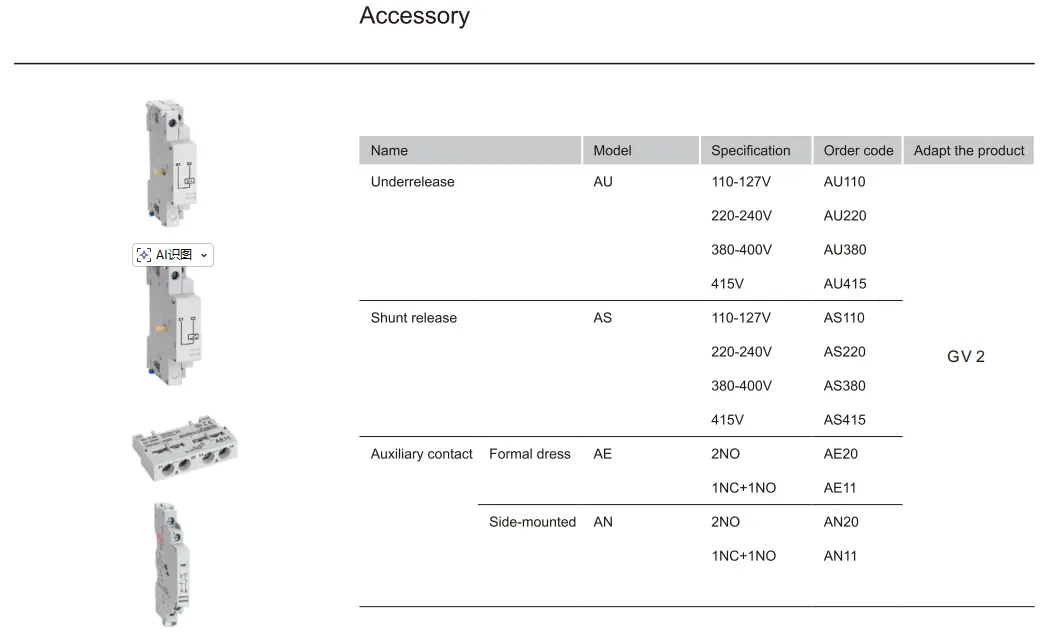

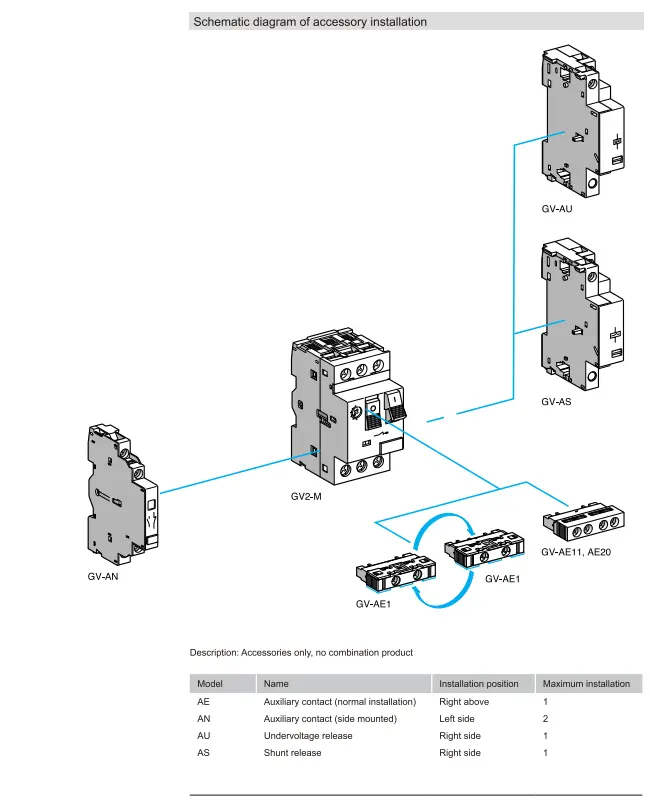

Подржава АЕ (предњи помоћни), АН (бочни помоћни), АУ (поднапонско окидање), АС (искључење)—омогућава даљинску сигнализацију, аутоматско искључивање или ПЛЦ интеграцију.

★  Глобална усклађеност

ЦЕ сертификован са напоном од 690В—погодно за европска, азијска, афричка и латиноамеричка тржишта.

★ Конзистентност је обезбеђена кроз аутоматизовану производну опрему, стандардизоване оперативне процедуре, ригорозну инспекцију улазног материјала, тестирање у процесу и коначно 100% функционално тестирање за критичне параметре.

Типичне апликације

Једнофазни мотори: Пумпе, отварачи гаражних врата, мали компресори

ОЕМ машине: машине за паковање, опрема за прераду хране

ХВАЦ системи: Вентилаторски конвектори, мали расхладни уређаји

Аутоматизација зграде: помоћна опрема за лифтове, контроле вентилације

Ретрофит пројекти: Замена осигурача + термалних релеја са интегрисаним МПЦБ

Често постављана питања

П1: Која је разлика између МПЦБ-а и стандардног прекидача?

А1: Прекидач за заштиту мотора (МПЦБ) као што је ГВ2 обезбеђује:

● Подесива термичка заштита од преоптерећења (у складу са ФЛЦ мотора)

● Магнетна заштита од кратког споја

● Детекција губитка фазе (у 3П верзијама)

● Функција изолације

→ Стандардни МЦБ-и нуде само заштиту од кратког споја и фиксну заштиту од преоптерећења — нису оптимизовани за мотор.

П2: Може ли 2П ГВ2 заштитити 3-фазни мотор?

А2: Не сам. За 3-фазне моторе, потребне су вам три ГВ2 јединице (једна по фази) координиране заједно, или користите 3П МПЦБ. Међутим, 2П ГВ2 је савршен за једнофазне моторе или управљачка кола.

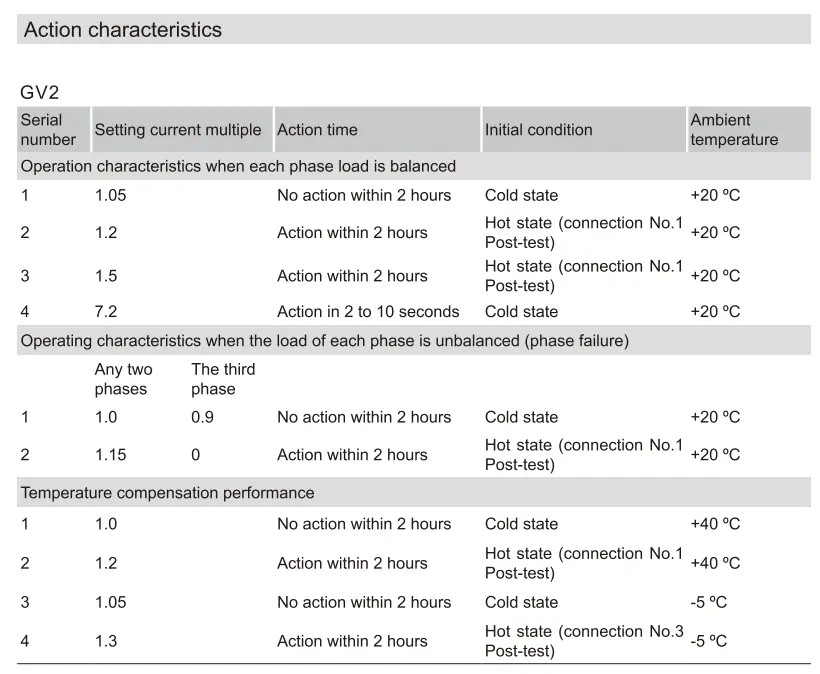

П3: Шта значи „Класа путовања 10А“?

А3: Дефинише колико брзо прекидач ради под преоптерећењем. Класа 10А значи да ће се искључити у року од 10 секунди при подешеној струји од 7,2×—идеално за стандардне моторе са кавезним кавезом без великог стартног момента.

П4: Да ли стварно компензује температуру?

А4: Да! Биметална трака је термички компензована, тако да искључење остаје тачно било да је инсталирано у складишту на 0°Ц или у кућишту од 50°Ц.

П5: Зашто изабрати ЦДАДА ГВ2 у односу на друге брендове?

А5: ЦДАДА нуди:

● Прави ЦЕ сертификат са извештајима о испитивању

● Аутоматизована производња → доследан квалитет и ниска стопа кварова

● Потпуна компатибилност додатне опреме (АЕ/АН/АУ/АС)

● Конкурентне цене за ОЕМ произвођаче и дистрибутере

● Брза техничка подршка и документација на енглеском
