Практични водич за прекидаче диференцијалне струје са заштитом од прекомерне струје

Шта је РЦБО?

АнРЦБО— заштитни прекидач са заштитом од преоптерећења струје — је нисконапонски заштитни уређај који комбинује заштиту од преоптерећења, заштиту од кратког споја и детекцију заостале струје (цурења) у једној обликованој јединици. Унутар компактног кућишта, термо-магнетни механизам за окидање управља преоптерећењима и кратким спојевима, док струјни трансформатор нулте секвенце континуирано упоређује струју која тече у проводницима под напоном и неутралним проводницима. Када разлика премаши номиналну резидуалну струју (ИΔн), уређај се искључује у року од милисекунди, прекидајући напајање пре него што струја цурења може да нашкоди људима или изазове пожар.

Када изабрати РЦБО: коначна под-круга којима је потребна и заштита од прекомерне струје и лична заштита од цурења — спољашње утичнице, кола уређаја, гараже, подруми, купатила и друге влажне или лако доступне локације.

ДАБЛ-63 припада класи РЦБО: један уређај, три заштите — просторно и најисплативији избор за једнофазна кућна финална кола.

Како одабрати прави РЦБО?

1. Називна струја (Ин): одговара континуираном оптерећењу кола, са простором за ударне струје уређаја (нпр. 40А покрива стандардна кола кућних апарата).

2. Капацитет прекидања (Ицн): мора бити већи од очекиване струје кратког споја на месту инсталације; 6кА покрива типичне стамбене и лаке комерцијалне нивое квара.

3. Стубови: 1П+Н за једнофазна завршна кола са компактном монтажом на ДИН шину.

4. Карактеристика окидања: Ц-крива (5–10× Ин) за општа оптерећења у домаћинству и кућним апаратима; Б-крива за осетљиву електронику; Д-крива за покретање мотора.

5. Стандарди и сертификација: Усклађеност са ИЕЦ/ЕН 61009-1 и ЦЕ ознака су основа за међународне пројекте.

6. Примена: спољашње посуде, струјна кола уређаја и осветљење гаража/подрум могу захтевати већу осетљивост него општа унутрашња кола.

Како изгледа добро назначен РЦБО

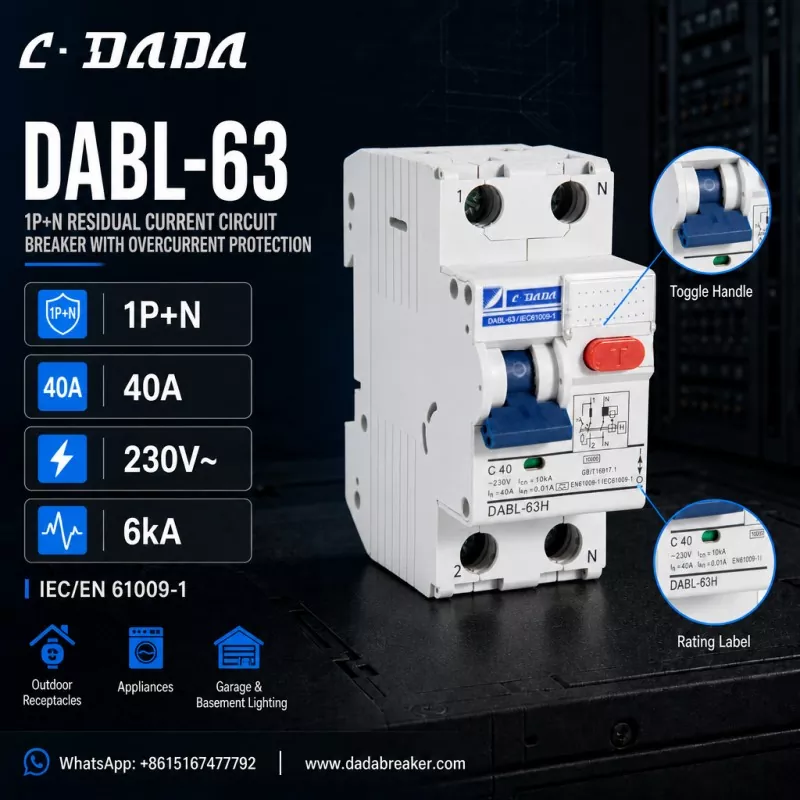

Да бисте направили овај бетон, размотрите ДАБЛ-63 изЦ·ДАДА Елецтриц, 1П+Н заштитни прекидач са заштитом од прекомерне струје који илуструје шта треба тражити у овој класи уређаја: 1П+Н конфигурација

● Прекидани полови под напоном и праћени неутралним, компактни за стандардне разводне табле на ДИН шину Називна струја 40А (Ин)

● Са искључењем Ц-криве (Ц40) 230В~ називног напона

● 6кА прекидни капацитет (Ицн)

● ИΔн = 0,01 А (10 мА) високоосетљива заштита заостале струје

● Усклађеност са ИЕЦ/ЕН 61009-1

● Црвено Т дугме за тестирање за периодичне функционалне провере, терминале означене 1/2/Н, налепницу са ознаком и шему кола одштампане на кућишту

● Направљен за спољашње утичнице, кућне апарате, гаражно и подрумско осветљење

Логика иза ове спецификације

Оквир од 40А, 1П+Н са високоосетљивом заштитом од цурења од 10мА покрива већину стамбених завршних кола: 40А одговара оптерећењу уобичајених кола уређаја и утичница, 1П+Н одржава уређај компактним за пренатрпане разводне табле, а осетљивост од 10мА обезбеђује додатни слој личне заштите тамо где је потребна спољна заштита. области и око деце.

ФАК

П: Шта је РЦБО?

О: РЦБО — прекидач диференцијалне струје са заштитом од прекомерне струје — је нисконапонски заштитни уређај са столом за ресетовање који комбинује заштиту од преоптерећења, заштиту од кратког споја и заштиту заостале струје (цурења) у једној јединици, обично до 63А за финална кола.

П: Која је разлика између РЦБО и МЦБ-а?

О: МЦБ обезбеђује само заштиту од преоптерећења и кратког споја. РЦБО додаје детекцију преостале струје (цурења) на врху, искључујући струјно коло када струја цурења пређе ИΔн — штитећи људе и спречавајући електричне пожаре.

П: Шта значи ИΔн = 10мА?

О: ИΔн је називна резидуална радна струја. 10мА је оцена високе осетљивости: уређај се искључује када струја цурења достигне 10мА, пружајући бржу личну заштиту од опште намене од 30мА.

П: Шта је ДАБЛ-63 РЦБО?

О: ДАБЛ-63 је 1П+Н прекидач диференцијалне струје са заштитом од прекомерне струје од Ц·ДАДА Елецтриц — 40А, Ц-крива, 230В~, 6кА прекидни капацитет и 10мА високоосетљива заштита од цурења, у складу са ИЕЦ/ЕН 61009-1, за кућне уређаје за осветљење/базне утичнице.
