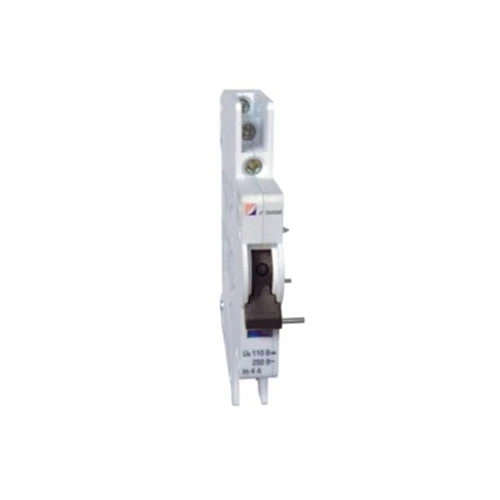

МЦБ аларм и помоћни контакт

ЦДАДА је произвођач и добављач са више од 40 година искуства, видели смо превише пројеката где оператери панела пропуштају прекидач – док не буде прекасно. Зато смо дизајнирали ЦДАДА МЦБ аларм и помоћни контакт (ДАБ7-ФЛ): паметно решење које штеди простор и које вам даје два критична сигнала у једном модулу — положај прекидача (УКЉУЧЕНО/ИСКЉУЧЕНО) и разлог искључења (преоптерећење/кратки спој).

Наш савет: Ако ваш контролни систем треба да прави разлику између ручног искључивања и искључења због грешке, ово је додатак који морате да наведете. Стандардни помоћни контакти сами по себи не могу разликовати—али наши могу.

Дизајн са двоструком функцијом: један модул, два сигнала

ЦДАДА МЦБ аларм и помоћни контакт има два независна контакта за пренос са паметним механичким селектором:

★ Жути индикатор на “А”: Оба контакта делују као помоћни контакти → сигнализирају МЦБ ОН/ОФФ стање

★ Жути индикатор на “АЛ”:

★ леви контакт = помоћни (статус УКЉУЧЕНО/ИСКЉУЧЕНО)

★ Десни контакт = Аларм (активира се само када се МЦБ откачи због грешке)

★ То значи да можете да повежете:

★ Зелено светло за приказ „укључено“

★ Црвено светло или ПЛЦ улаз за активирање „аларма грешке“

★ Све из једног додатног модула на вашем ДАБ7-63 МЦБ-у.

Техничке спецификације

Важно: Овај додатак се не може користити самостално — мора се монтирати директно на ДАБ7-63 МЦБ.

Водич за инсталацију (од наших инжењера на терену)

★ Пратите ове кораке за безбедан и поуздан рад:

★ Искључите струјно коло пре инсталације.

★ Гурните ДАБ7-ФЛ модул на леву страну ДАБ7-63 МЦБ док не кликне.

★ Причврстите приложеном двостраном траком (за отпорност на вибрације).

★ Повежите жице на 4 терминала (2 по контакт групи):

★ Користите леви пар за помоћни (статус)

★ Користите прави пар за аларм (детекција путовања)

★ Поставите жути бирач на “АЛ” ако вам је потребна функција аларма за грешку.

★ Тест: Ручно искључите МЦБ—само контакт аларма треба да промени стање током искључења због грешке.

★ Професионални савет: јасно означите своје жице! Многи техничари мешају помоћне и алармне сигнале током пуштања у рад.

Када треба да користите ово уместо стандардног помоћног контакта?

Типичне примене:

★ ПДУ мониторинг центра података

★ Кутије за соларне комбинаторе

★ Индустријске контролне табле

★ Системи управљања зградом (БМС)

★ Сигурносни кругови лифтова или ХВАЦ

Често постављана питања

П1: Могу ли ово да користим на МЦБ-овима који нису ЦДАДА?

А1: Не. ДАБ7-ФЛ је механички и димензионално дизајниран само за ЦДАДА ДАБ7-63 прекидаче. Неће одговарати Сцхнеидер, АББ или Сиеменс МЦБ.

П2: Како заправо ради контакт аларма?

А2: Унутар МЦБ-а, механизам за закључавање окидача се креће другачије током термалног/магнетног искључења у односу на ручно искључивање. ДАБ7-ФЛ детектује ову механичку разлику и активира контакт аларма само током стварних кварова.

П3: Да ли су ми потребна оба контакта ожичена?

О3: Није нужно. Можете користити само помоћни, само аларм или обоје—у зависности од ваше контролне логике. Модул вам даје флексибилност.

П4: Да ли је погодан за ДЦ соларне апликације?

А4: Да! Са оценом ДЦ-12 од 110В/0,5А, идеалан је за надгледање соларних струна где треба да детектујете грешке на фотонапонском низу на даљину.

П5: Зашто изабрати ЦДАДА уместо генеричких брендова?

А5: Зато што нудимо:

● Права дискриминација грешака (не само детекција положаја)

● Беспрекорна интеграција са ДАБ7 МЦБ-овима—без адаптерских плоча

● Фабрички тестирана механичка спојница – нема пуштања или пропуштених сигнала

● Јасан визуелни индикатор (жута заставица) за верификацију на терену

● Глобални сертификати (ЦЕ, ЦБ, РоХС) за пројекте без проблема

Завршна напомена ЦДАДА Р&Д

У савременим електричним системима, „укључивање/искључивање“ није довољно – потребна вам је интелигенција. Наш МЦБ аларм и помоћни контакт претвара једноставан прекидач у дијагностички чвор, помажући вам да направите паметније, безбедније панеле. А пошто га је направио исти тим који дизајнира МЦБ, добијате савршену синергију - без нагађања." — ЦДАДА тим за развој производа

Спремни да наручите? Нудимо:

● Велики попусти за произвођаче панела

● Унапред монтирани МЦБ + ДАБ7-ФЛ јединице (уштеда труда)

● Бесплатни дијаграми ожичења и ПЛЦ логички примери
