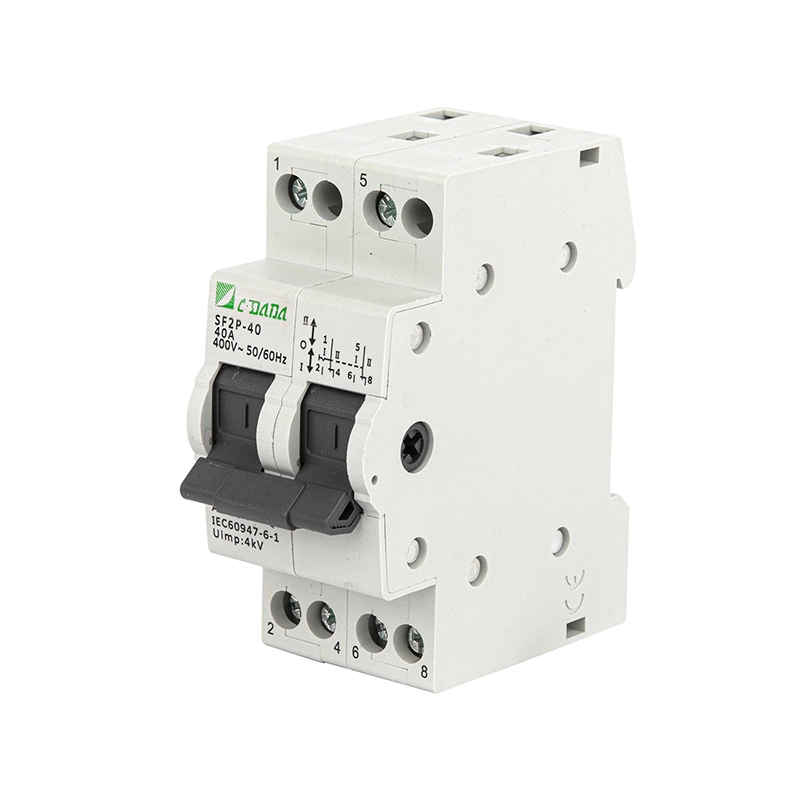

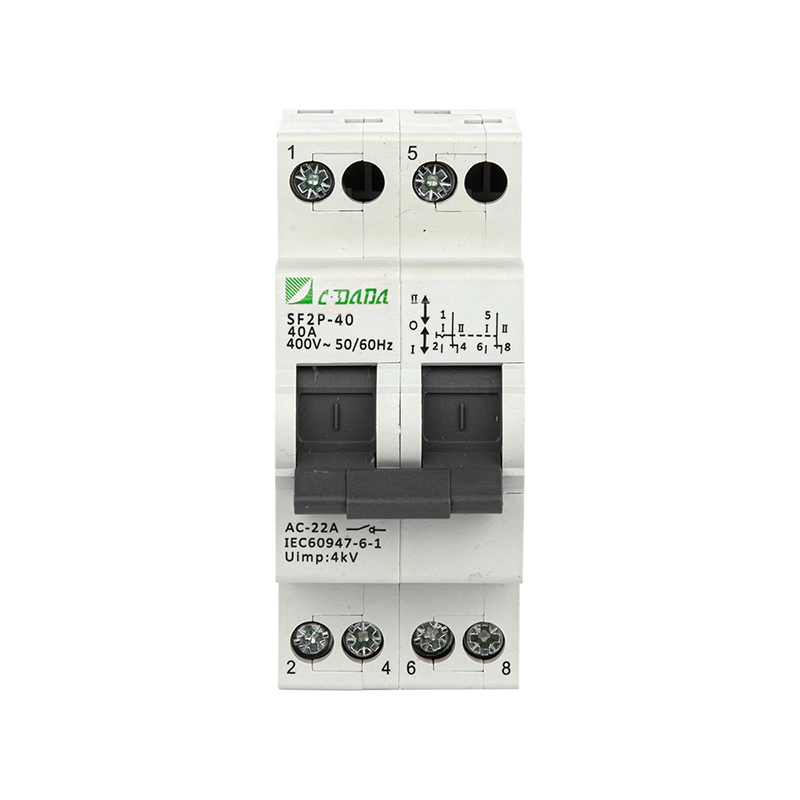

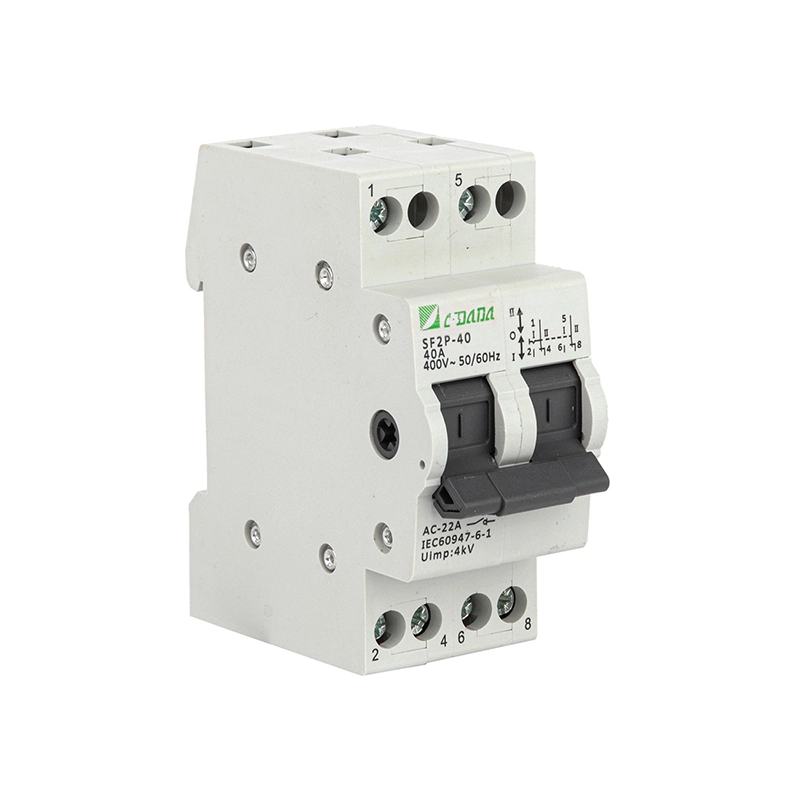

2П прекидач за промену

Обезбедите безбедно и поуздано пребацивање извора напајања помоћу прекидача ЦДАДА СФ серије 2П, погодан је за конверзију критичних кола у стамбеним, комерцијалним и лаким индустријским апликацијама. Овај микро прекидач за пребацивање монтиран на ДИН шину подржава двоструке изворе напајања или оптерећења са јасним радом у 3 положаја: И -ОФФ-ИИ, омогућавајући беспрекорне прелазе између напајања/мреже и резервног/генератора напајања, контролу мотора унапред/назад или кола за праћење фазе/напона.

Одређен за АЦ 50/60Хз, 230–400В и струје од 16А до 125А, ЦДАДА 2П прекидач за промену је усклађен са стандардима ИЕЦ 60947-3 и ЕН 60947-3. Са индикаторима положаја УКЉУЧЕНО/ИСКЉУЧЕНО, контактима високе проводљивости и механизмом за брзо склапање/разбијање уз помоћ опруге, осигурава стабилне перформансе чак и под честим ручним радом. Дизајниран за модуларну инсталацију уз МЦБ и контакторе, идеалан је за разводне табле у зградама, пумпним просторијама, телеком ормарима и системима расвете у случају нужде.

Кључне спецификације

Серија: СФ серија 2П ручни прекидач за промену

Бренд: ЦДАДА | Произвођач: Схангхаи ДАДА Елецтриц ЦО.,ЛТД

Стубови: 2П (Дуал Поле) — доступан у варијантама од 1П до 4П

Називна струја: 16А – 125А (смањење на 80% изнад 40°Ц околине)

Називни напон: 230/400В АЦ, 50/60Хз

Напон изолације (Уи): 500В

Категорија употребе: АЦ-22А (мешано отпорно и индуктивно оптерећење)

Издржљива струја кратког времена (Ицв): 12×Ие за 1 с

Капацитет израде: 20×Ие, т=0.1с

Механички век: 8.500 операција

Електрични век: 1.500 операција (под оптерећењем)

Степен загађења: ИИ

Монтажа: Стандардна ТХ35 ДИН шина

Рад: Ручна ручка са 3 положаја (И – О – ИИ)

Индикатори: Видљива ОН/ОФФ позиција преко поравнања ручке

Терминали: Кабловска или сабирничка веза

Момент затезања:

1,2 Н·м (16–40А)

3,5 Н·м (63–125 А)

Безбедносна напомена: Нема коморе за гашење лука → се мора користити са узводним осигурачима/МЦБ-овима за заштиту од кратког споја

Технички лист

Зашто одабрати ЦДАДА 2П прекидач за промену?

★ Сигурна изолација у 3 позиције

Положај ИСКЉУЧЕНО (О) искључује оба извора—критична за одржавање и сигурност против повратног уметања.

★ Модуларни дизајн ДИН-шине

Инсталира се за неколико секунди поред МЦБ-а—штеди простор и поједностављује распоред панела у паметним зградама или ОЕМ кућиштима.

★ Контакти високе поузданости

Оптимизована динамичко-статичка геометрија контакта обезбеђује низак отпор и дугорочну стабилност.

★ Глобална усклађеност

Сертификован према ИЕЦ 60947-3 прихваћен у Европи, Азији, Африци и Латинској Америци.

★ Сигуран рад за корисника

Механизам са опругом спречава делимично закачење; продужена ручка опциона за моделе 63А+.

★ Свестране апликације

Од преноса генератора до промене смера мотора—један прекидач, више функција.

Типичне апликације

Системи резервног напајања: Пребацивање између услужног програма и генератора

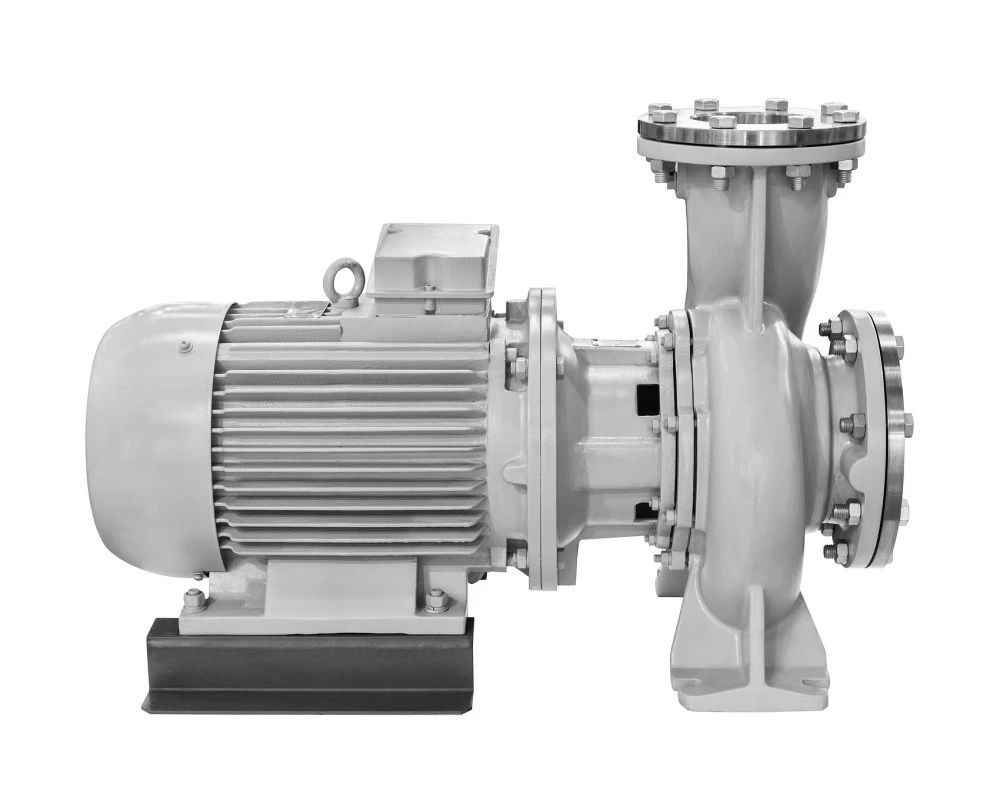

Контрола мотора: Ротација напред/назад малих пумпи или вентилатора

Мерни кругови: Избор напона/фазе у мерним панелима

Аутоматизација зграде: Двоструко пребацивање ХВАЦ јединице, пренос осветљења у случају нужде

Телеком и дата центри: избор редундантног извора напајања

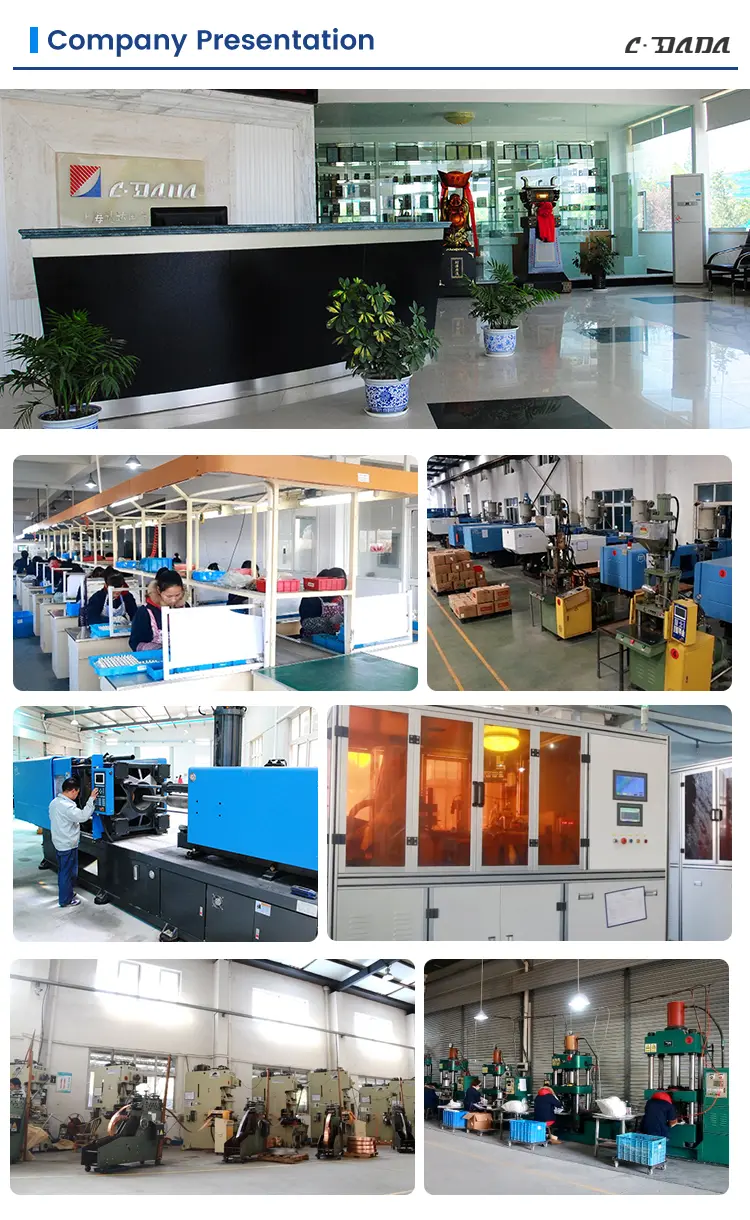

О ЦДАДА

★ Наше кључне предности су:

1) комплетне међународне сертификате,

2) Јака ОЕМ/ОДМ способност,

3) висок однос цене и учинка,

4) Поуздан производни капацитет великих размера,

5) Велико искуство у извозу.

★ Наши производи се успешно извозе у југоисточну Азију, Блиски исток, Јужну Америку, Африку, Европу и земље ЗНД, са јаким фокусом на тржишта појаса и пута.

★ Континуирано улажемо у истраживање и развој, пратимо глобалне стандарде и тржишне трендове и сарађујемо са стручњацима из индустрије како бисмо надоградили наш портфолио производа.

Често постављана питања

П1: Могу ли се пребацити под оптерећењем?

А1: Не препоручује се. Прекидач за промену 2П серије СФ нема комору за гашење лука. Увек искључите струјно коло пре пребацивања или га користите само за пренос без оптерећења (нпр. функција изолатора). За пребацивање под напоном, размотрите моторизоване АТС или прекидаче са осигурачем.

П2: Зашто постоји "О" (ОФФ) позиција?

А2: Централна ОФФ позиција обезбеђује потпуну изолацију од оба извора напајања – што је неопходно за безбедност одржавања и спречавање повратног напајања у генераторе или инвертере.

П3: Да ли су ми потребни осигурачи са овим прекидачем?

А3: Да. Пошто не може да прекине струје квара, увек га упарите са узводним осигурачима или МЦБ-овима који су оцењени за будућу струју кратког споја вашег система.

П4: Да ли може да контролише смер мотора?

А4: Да—за мале моторе, 2П прекидач може да обрне секвенцу фаза када је правилно повезан. Уверите се да је мотор заустављен и без напона пре промене смера.

П5: Зашто изабрати ЦДАДА у односу на друге брендове?

А5: ЦДАДА нуди:

● Права механичка блокада у 3 позиције (без лебдећих стања)

● Компатибилност са ДИН шином са глобалним стандардима панела

● Јасна визуелна индикација положаја прекидача

● Робусни опружни механизам за поуздан контактни притисак

● Конкурентне цене уз пуну ИЕЦ сертификацију и техничку подршку
