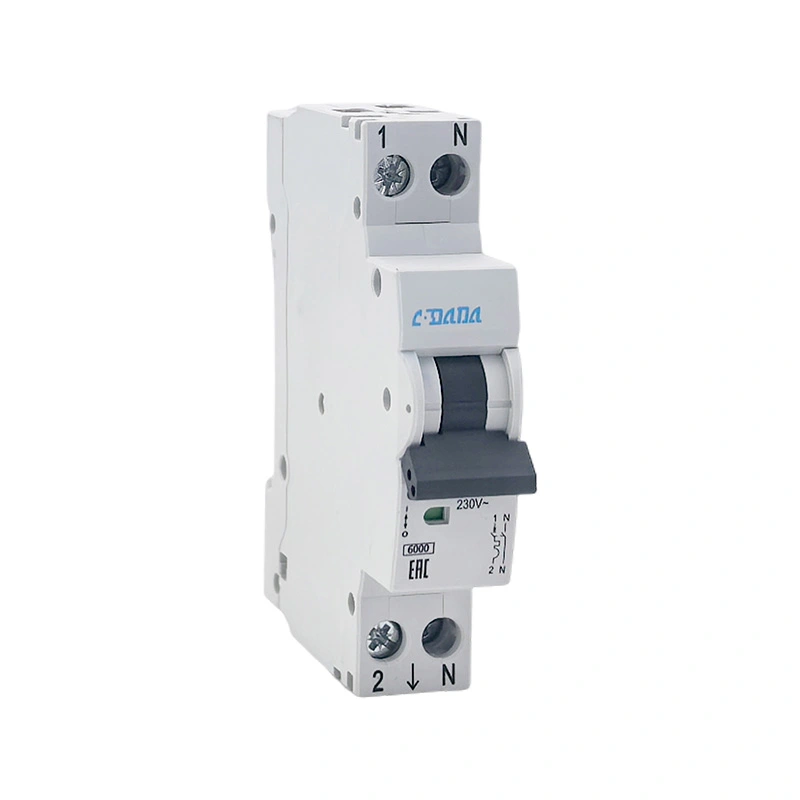

Зашто је минијатурни прекидач ДПН 6КА важан за модерну електричну заштиту?

A Минијатурни прекидач ДПН 6КАје дизајниран да обезбеди поуздану заштиту од преоптерећења и кратких спојева, комбинујући компактне димензије са практичном инсталацијом. ДПН конфигурација се обично повезује са 1П+Н распоредом, док се 6КА односи на 6 кА номиналну прекидну моћ кратког споја према важећим стандардима и одређеним условима испитивања. Овај водич објашњава шта значи минијатурни прекидач ДПН 6КА, како функционише, зашто је важан његов прекидни капацитет, где се може користити, како га правилно изабрати и инсталирати и шта купци треба да узму у обзир при набавци опреме за заштиту кола.

Шта значи минијатурни прекидач ДПН 6КА?

Минијатурни прекидач, обично скраћено МЦБ, је аутоматски заштитни прекидач који се користи за прекид електричне струје када се појаве ненормални услови. За разлику од конвенционалног осигурача који обично треба да се замени након рада, МЦБ се генерално може ресетовати након што је квар истражен и коло се сматра безбедним.

ТерминДПНсе обично користи за описивање компакта1П+Н конфигурација, у којој уређај укључује заштиту на фазном проводнику док истовремено укључује и неутрални проводник. Тачан унутрашњи распоред и да ли је неутрални заштићени или само укључен зависи од специфичног дизајна производа. Стога би купци требало да провере техничку документацију произвођача уместо да тумаче само скраћеницу.

Тхе6КАозначавање, нормално написано као6 кА, означава називни прекидни капацитет кратког споја од 6 кА према релевантном стандарду, условима испитивања, напону и спецификацији производа. У практичном смислу, он указује на ниво очекиване струје кратког споја који је прекидач дизајниран да безбедно прекине под својим специфицираним условима.

Ова комбинација компактне конфигурације и дефинисане могућности прекида кратког споја чини минијатурни прекидач ДПН 6КА корисним за многе нисконапонске дистрибутивне апликације где су простор на панелу и поуздана заштита кола важни.

Како ради ДПН 6КА прекидач?

Типичан минијатурни прекидач користи термичке и магнетне принципе заштите. Термални механизам реагује на трајну прекомерну струју, док је магнетни механизам намењен да брзо реагује на услове квара велике струје као што су кратки спојеви.

• Заштита од преоптерећења:Када струја остане изнад нормалног радног нивоа кола у довољном временском периоду, термички механизам може изазвати окидање прекидача.
• Заштита од кратког споја:Велика струја квара може активирати механизам магнетног окидања, омогућавајући брзи прекид кола.
• Ручно пребацивање:Ручица за управљање омогућава да се коло укључи или искључи током нормалног рада када је производ дизајниран за ту функцију.
• Изоловање грешке:У ДПН аранжману, фазни и неутрални проводници могу да се одвоје у складу са специфицираним склопним дизајном уређаја.
• Компактна дистрибуција:Фактор уске форме може помоћи електричним плочама да прихвате више кола унутар ограниченог простора на ДИН шини.

Сврха прекидача није једноставно заустављање струје. Мора да прекине ненормалну струју у условима за које је пројектован, а да остане поуздан током нормалног рада. Стога је важна правилна координација са горњим и низводним заштитним уређајима.

Из тог разлога, избор прекидача само на основу његове физичке величине или номиналне струје може створити проблеме. Комплетну електричну спецификацију увек треба прегледати пре инсталације.

Зашто је 6КА прекидни капацитет важан?

Капацитет прекидања је једна од најважнијих спецификација које треба разумети када купујете минијатурни прекидач. Ознака од 6 кА значи да прекидач има називни капацитет кратког споја од6.000 амперапод наведеним условима испитивања.

Ово радинезначи да прекидач треба непрекидно да носи 6000 А. Називна струја прекидача је посебна спецификација. На пример, прекидач може да има називну струју прикладну за коло осветљења или утичнице док има прекидну моћ кратког споја од 6 кА.

За нову инсталацију, потенцијалну струју кратког споја на месту инсталације треба да процени квалификовани електричар. Изабрани прекидач треба да има адекватну прекидну моћ за инсталацију и да буде у складу са важећим локалним захтевима.

Које су главне предности?

Исправно специфицирани ДПН 6КА минијатурни прекидач може да одговори на неколико уобичајених изазова у компактним електричним дистрибутивним системима.

Још једна практична предност је лакша организација кола. Уместо да дозволи да један заштитни уређај опслужује превише оптерећења, правилно планирана разводна плоча може поделити електрична оптерећења у појединачна кола. Ово олакшава решавање проблема и може помоћи да се ограничи утицај квара на погођено коло.

Где се обично користи?

ДПН 6КА прекидачи се могу узети у обзир за широк спектар нисконапонских дистрибутивних апликација, под условом да њихове електричне карактеристике и захтеви за сертификацију одговарају инсталацији.

• Стамбене разводне табле
• Електрични системи станова и зграда
• Кола осветљења
• Утичница и кола опште намене
• Мале пословне зграде
• Канцеларије и малопродајни објекти
• Контролни панели и кола за дистрибуцију опреме
• Лаке индустријске електричне инсталације
• Помоћна кола у електро ормарима

Они могу бити посебно корисни у компактној дистрибутивној опреми где инсталатер треба да уравнотежи заштиту кола са расположивим простором за монтажу. Међутим, прикладност за примену никада не би требало да се утврђује само из назива производа.

Тип оптерећења, величина проводника, начин инсталације, температура околине, ниво квара, систем напона, распоред уземљења и локални електрични прописи морају се узети у обзир пре него што се изабере одређени модел.

Шта купци треба да провере пре избора?

Једна од највећих грешака при куповини је одабир прекидача само на основу његове називне струје или ознаке 6 кА. Потпунији преглед спецификација може смањити проблеме са компатибилношћу, кашњења у инсталацији и непотребне трошкове замене.

1. Називна струја:Изаберите у складу са дизајном кола и очекиваним оптерећењем, а не једноставно бирањем највеће доступне оцене.
2. Називни напон:Уверите се да је прекидач погодан за напон и фреквенцију електричног система.
3. Конфигурација стубова:Проверите да ли је потребан распоред 1П+Н и схватите који проводници су заштићени и преклопљени.
4. Капацитет прекидања:Уверите се да је оцена од 6 кА адекватна за очекивану струју квара на месту инсталације.
5. крива путовања:Проверите потребну карактеристику окидања на основу понашања оптерећења и налета.
6. Стандарди и сертификати:Затражите релевантне извештаје о испитивању, декларације и сертификационе документе који се примењују на циљно тржиште.
7. Компатибилност терминала:Проверите опсег величина проводника, конструкцију терминала, захтеве за затезање и доступност прикључка.
8. Компатибилност са ДИН шином:Потврдите да физичке димензије одговарају предвиђеном дистрибутивном кућишту.
9. Радно окружење:Узмите у обзир температуру, влажност, надморску висину, прашину, вибрације и друге услове околине.
10. Доследност добављача:За пројекте који захтевају поновљене поруџбине, проверите производне способности и процедуре контроле квалитета.

За дистрибутере, још једно важно питање је доследност производа. Прекидач који испуњава спецификације у једној пошиљци, али значајно варира у каснијим серијама може створити ризике за залихе и пројекат. Купци би стога требало да унапред разговарају са добављачем о процедурама контроле квалитета, стандардима инспекције, паковању, обележавању и захтевима за поновну наруџбу.

Шта треба узети у обзир током инсталације?

Електричну инсталацију треба да изврши квалификовани стручњак иу складу са упутствима произвођача и важећим електричним кодовима. Чак и правилно назначен ДПН 6КА прекидач може лоше да ради ако је неправилно инсталиран.

• Искључите инсталацију пре рада на дистрибутивној опреми.
• Пре повезивања проверите напон кола и распоред ожичења.
• Поставите прекидач безбедно на одговарајућу ДИН шину или систем за монтажу.
• Користите проводнике унутар опсега величина које је навео произвођач.
• Примените наведени момент затезања терминала.
• Одржавајте правилно постављање проводника и избегавајте непотребно механичко оптерећење терминала.
• Проверите фазне и неутралне везе према дијаграму ожичења производа.
• Проверите да ли кућиште обезбеђује адекватан размак, вентилацију и заштиту.
• Извршите одговарајућа електрична испитивања пре укључивања завршеног кола.

Прикључак терминала заслужује посебну пажњу. Слаба електрична веза може створити отпор и топлоту, док непрописно припремљен проводник може угрозити механичку стабилност везе. Инсталација би стога требало да буде у складу са захтевима за припрему проводника и обртним моментом које је навео произвођач.

Никада немојте користити прекидач као замену за правилан дизајн кола. Заштитни уређаји раде као део комплетног електричног система који укључује проводнике, оптерећења, узводну заштиту, уземљење и друге сигурносне компоненте.

Како се ДПН 6КА пореди са конвенционалним МЦБ конфигурацијама?

Поређење не значи да је једна конфигурација универзално боља. Одговарајући дизајн зависи од електричног система, локалних прописа, расположивог простора на панелу, потребног распореда изолације и координације са другом заштитном опремом.

Како се перформансе могу одржати?

Минијатурни прекидачи генерално захтевају ограничено рутинско одржавање, али околни електрични систем и даље треба периодично прегледати. Никада не треба занемарити честа необјашњива саплитања.

• Прегледајте терминале да ли има знакова прегревања, промене боје или оштећења.
• Проверите да ли су спојеви лабави током планираног електричног одржавања.
• Одржавајте разводно кућиште чистим и без прекомерне прашине или влаге.
• Пратите поновљена путовања и истражите основни узрок.
• Замените прекидаче који показују механичка оштећења или неуобичајено радно понашање.
• Немојте више пута ресетовати прекидач без идентификације зашто се активирао.

Прекидач који се више пута искључује може указивати на преоптерећење, кратак спој, проблеме са изолацијом, кварове опреме, погрешан избор прекидача или неки други проблем у инсталацији. Квалификовано особље треба да дијагностикује проблем пре него што се коло врати у нормалан рад.

Такође је корисно одржавати тачно означавање панела. Јасна идентификација кола може учинити будућу инспекцију и одржавање ефикаснијим, посебно у комерцијалним зградама и већим електричним орманима.

Шта треба да очекујете од поузданог произвођача?

Када се набављају минијатурни прекидачи ДПН 6КА за велепродајну дистрибуцију, електричне пројекте, ОЕМ апликације или монтажу панела, квалитет производа је само један део одлуке о куповини. Доследна документација, контрола производње, комуникација и подршка након продаје такође могу имати важан утицај на успех пројекта.

Схангхаи ДаДа Елецтриц Цо., Лтд.је потенцијални извор добављача за купце који траже производе за електричну заштиту и сродна решења за прекидаче. Када процењују било ког произвођача, купци треба да затраже техничке листове производа и применљиву документацију о усклађености, разјасне тачну конфигурацију модела и потврде захтеве производње и инспекције пре него што дају масовну поруџбину.

За увознике и дистрибутере комуникација је посебно важна. Пре потврде куповине, корисно је утврдити тачан модел производа, електричне спецификације, количину, начин паковања, обележавање, захтеве за испоруку, процедуру инспекције и документацију. Ово помаже у смањењу неспоразума између купца, произвођача и крајњег купца.

Често постављана питања

1. Шта значи 6КА на минијатурном прекидачу?

6КА, који се чешће пише као 6 кА, означава називни прекидни капацитет кратког споја од 6.000 ампера под одређеним условима испитивања. То није нормална радна струја прекидача.

2. Шта значи ДПН у прекидачу?

ДПН се обично повезује са 1П+Н конфигурацијом. Тачне функције заштите и прекидача зависе од дизајна произвођача, тако да треба проверити технички лист производа пре инсталације.

3. Да ли је прекидач од 6 кА погодан за сваку електричну инсталацију?

Не. Капацитет прекидања мора бити одговарајући за очекивану струју кратког споја на месту инсталације. Такође се морају узети у обзир називни напон, струја, карактеристике окидања, услови уградње и применљиви прописи.

4. Да ли 6 кА значи да прекидач може да носи 6.000 А непрекидно?

Не. Вредност од 6 кА се односи на могућност прекида кратког споја, а не на капацитет трајне струје. Називна струја је посебна спецификација.

5. Да ли се ДПН 6КА прекидач може користити у стамбеним разводним таблама?

Може бити погодан за одређене стамбене апликације када се електричне карактеристике производа, конфигурација, димензије, сертификација и захтеви за инсталацију поклапају са струјним кругом и локалним прописима.

6. Које информације треба да наведем када тражим понуду?

Наведите потребну називну струју, називни напон, конфигурацију полова, карактеристике окидања, прекидну моћ, количину, циљно тржиште, применљиве стандарде, захтеве за паковање и све захтеве ОЕМ или етикетирања. Ово помаже добављачу да ефикасније процени захтеве.

7. Зашто се минијатурни прекидач више пута искључује?

Поновљено окидање може бити резултат преоптерећења, кратког споја, неисправне опреме, проблема са ожичењем, неодговарајућег избора прекидача или других електричних кварова. Узрок би требало да идентификује квалификовано особље, а не да више пута ресетује прекидач.

8. Да ли је ДПН исто што и двополни прекидач?

Није нужно. Иако ДПН уређај може укључивати фазно и неутрално пребацивање, његова унутрашња заштита и склопни распоред могу се разликовати од конвенционалног двополног заштитног уређаја. Увек проверите дијаграм ожичења произвођача и техничке спецификације.

9. Која је разлика између називне струје и прекидне моћи?

Називна струја се односи на струју коју је прекидач дизајниран да носи током нормалног рада под одређеним условима. Капацитет прекидања се односи на његову способност да безбедно прекине одређену струју кратког споја.

10. Која је најважнија спецификација приликом наручивања ДПН 6КА прекидача?

Не постоји јединствена спецификација која се примењује на сваку инсталацију. Називна струја, напон, конфигурација полова, карактеристика окидања, прекидна способност, применљиви стандарди, физичке димензије и услови инсталације треба да се провере заједно.

Контактирајте нас за решења за минијатурни прекидач ДПН 6КА

Одабир правог прекидача на крају се односи на усклађивање перформанси заштите са стварним захтевима електричне инсталације. Минијатурни прекидач ДПН 6КА може понудити практичну комбинацију компактне конфигурације, заштите од преоптерећења, могућности прекида кратког споја и практичног управљања струјним колом када је исправно специфициран и инсталиран.

Ако сте изворМинијатурни прекидач ДПН 6КАпроизводи за разводне табле, електричне пројекте, ОЕМ апликације или велепродајно снабдевање,Схангхаи ДаДа Елецтриц Цо., Лтд.може пружити информације о производу и разговарати о вашим техничким захтевима.Контактирајте насса вашом потребном струјом, напоном, количином, применом и одредишним тржиштем да бисте разговарали о одговарајућем решењу. Контактирајте Схангхаи ДаДа Елецтриц Цо., Лтд. да бисте разговарали о спецификацијама, узорцима, великим поруџбинама и захтевима пројекта.
