Практични водич за прекидаче у ливеном кућишту

Шта је МЦЦБ?

МЦЦБ -прекидач у ливеном кућишту— је нисконапонски заштитни уређај који аутоматски искључује струјно коло када открије услове преоптерећења или кратког споја. За разлику од осигурача, може се ресетовати и поново користити након путовања. Унутар обликованог кућишта, термо-магнетни механизам за окидање обавља два посла: термални елемент реагује на трајно преоптерећење, док магнетни елемент тренутно реагује на кварове кратког споја. Резултат је заштита која одговара начину на који се понашају стварна електрична оптерећења.

Када одабрати МЦЦБ: главни улазни напојници, трофазни разводни панели, велика кола мотора или било која тачка у којој очекивана струја кратког споја премашује оно што МЦБ може прекинути.

Када је МЦБ довољан: завршни под-кругови са скромним оптерећењем и ниским нивоом квара — стамбене плоче, расвета и кола утичница.

Како одабрати прави МЦЦБ

Називна струја (Ин)

1. — одговара континуалном оптерећењу, и дозволити простор за почетне струје мотора.

Капацитет прекидања (Ицу / Ицс)

2. — мора бити већа од очекиване струје кратког споја на месту инсталације. Што је виши ниво грешке, то вам је потребан већи Ицу.

Пољаци

3. — 3П за трофазне системе, 4П где нулти такође треба искључити.

Оцене напона

4. — проверити називни радни напон (Уе), изолациони напон (Уи) и отпорност на импулсе (Уимп) према систему.

Стандарди и сертификација

5. — Усклађеност са ИЕЦ/ЕН 60947-2 и ЦЕ ознака су основа за међународне пројекте.

Апликација

6. — заштита мотора, дистрибуција енергије и индустријске инсталације могу захтевати различите вредности оквира и карактеристике окидања.

Како изгледа добро специфицирани МЦЦБ 250А:

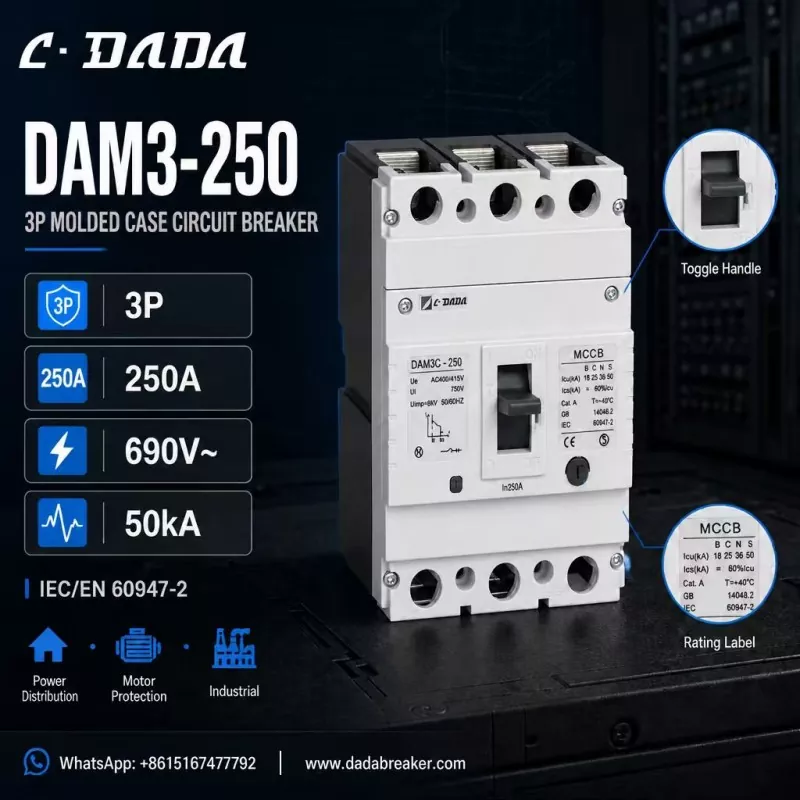

Да бисте направили овај бетон, размотрите ДАМ3-250 од Ц·ДАДА Елецтриц — 250А трополни МЦЦБ који илуструје шта треба тражити у овој класи уређаја:

3П конфигурација

● са називном струјом од 250А (Ин), погодно за трофазне разводне табле

Оцене напона:

● 690В~; Уе АЦ400/415В, Уи 750В, Уимп 8кВ

Прекидни капацитет до 50кА

● — Ицу од 18 / 25 / 36 / 50 кА у свим варијантама Б / Ц / Н / С,  тако да инсталатери могу да ускладе нивое грешке на различитим тачкама мреже

Усклађеност са ИЕЦ/ЕН 60947-2 и ГБ 14048.2

● Ознака ЦЕ, са јасном ручком за укључивање/искључивање за видљив радни статус

● Направљен за дистрибуцију енергије, заштиту мотора и индустријске примене

Логика иза ове спецификације: 250А, 3-полни оквир са прекидним капацитетом класе 50кА покрива већину потреба произвођача панела и извођача радова — од главних разводних плоча до струјних кола мотора — док вишеструке Ицу варијанте омогућавају да правите трошкове у односу на стварне нивое квара.

Препорука за избор

● За финална кола до ~125А са ниским нивоом квара, МЦБ је економичан избор.

● За главну дистрибуцију, заштиту мотора и индустријску расклопну опрему, изаберите МЦЦБ са прекидним капацитетом који премашује очекивану струју кратког споја инсталације.

● Када сте у недоумици, повећајте за једну класу по капацитету прекидања: разлика у трошковима је мала, док заштитна маргина може бити разлика између мање грешке и већег квара.

Често постављана питања

П: Шта је МЦЦБ?

О: Апрекидач у ливеном кућиштује ресетабилни нисконапонски заштитни уређај који искључује струјно коло у случају преоптерећења или кратког споја, дизајниран за веће струје и нивое квара од минијатурног прекидача.

П: Шта значи Ицу на МЦЦБ-у?

О: Ицу је крајњи капацитет прекидања кратког споја — максимална струја квара коју прекидач може прекинути. Ицс је капацитет прекида услуге, ниво који може више пута прекидати и остати у функцији.

П: Како да изаберем прекидну способност за мој МЦЦБ?

О: Изаберите Ицу оцену већу од очекиване струје кратког споја на месту инсталације. Разводне плоче са великим капацитетом трансформатора или дуге индустријске напојнице обично требају уређаје класе 36–50кА.

П: Шта је ДАМ3-250 МЦЦБ?

О: ДАМ3-250 је 250А трополни прекидач у облику кућишта компаније Ц·ДАДА Елецтриц, оцењен до 690В са прекидним капацитетом до 50кА, за дистрибуцију енергије, заштиту мотора и индустријске примене.
