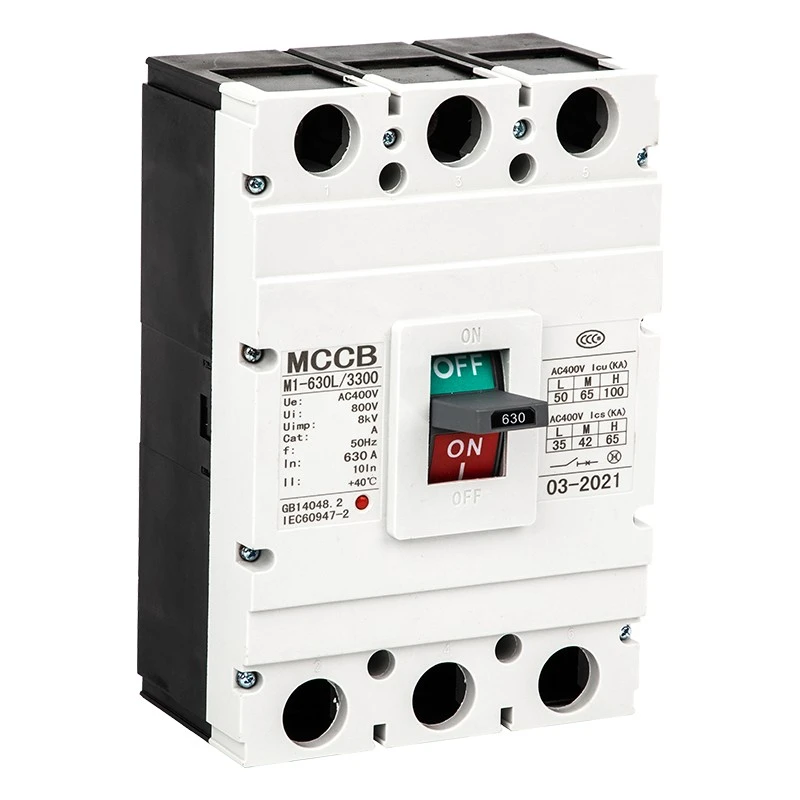

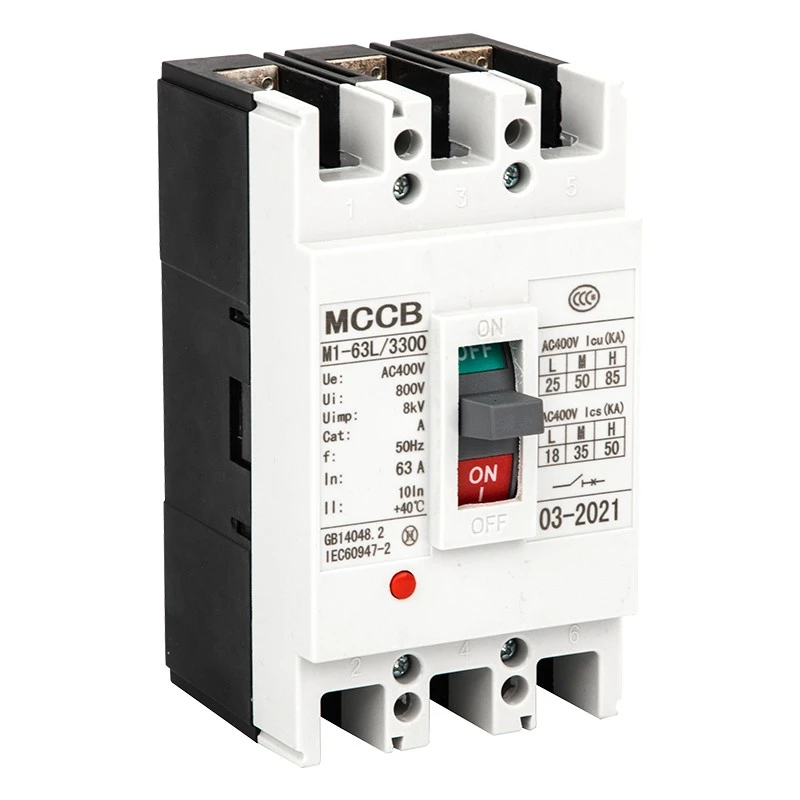

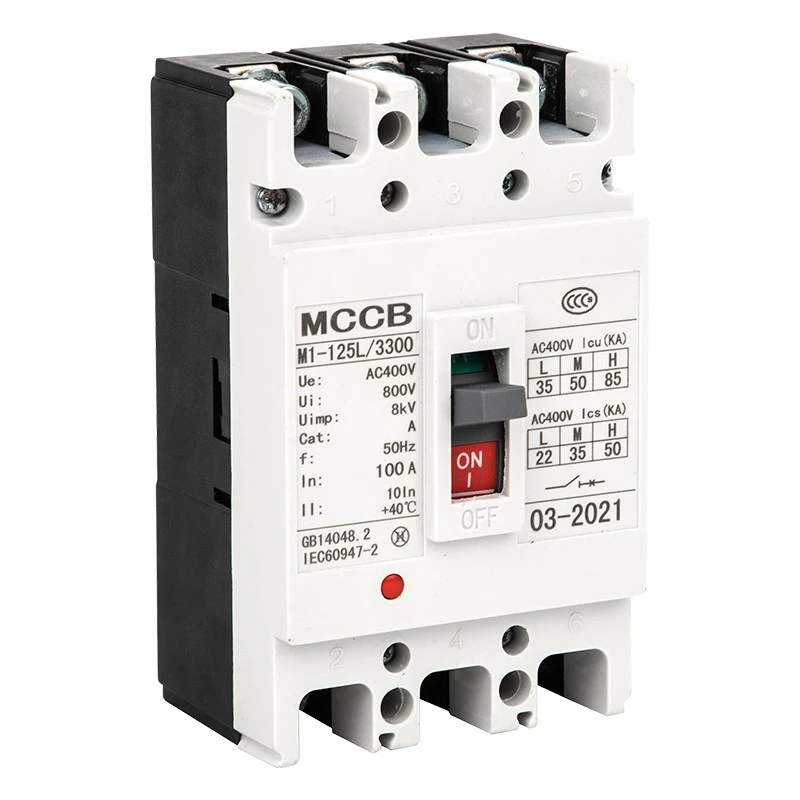

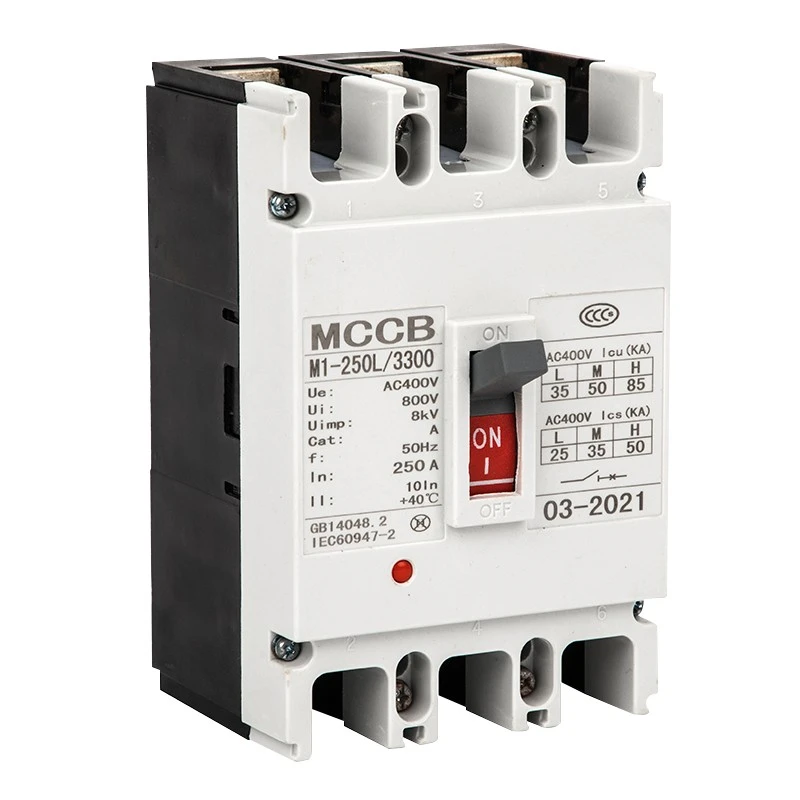

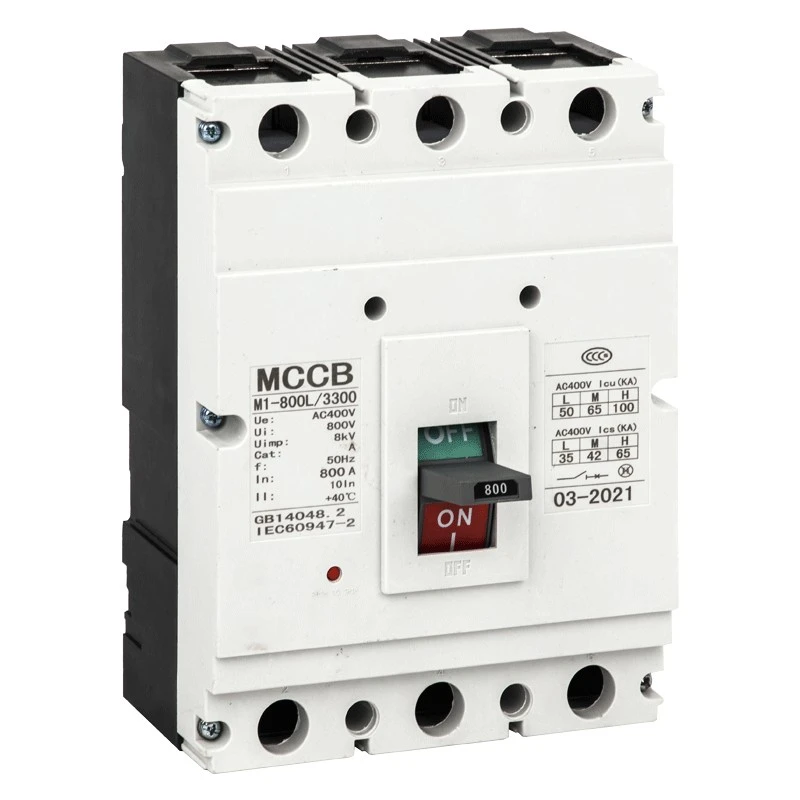

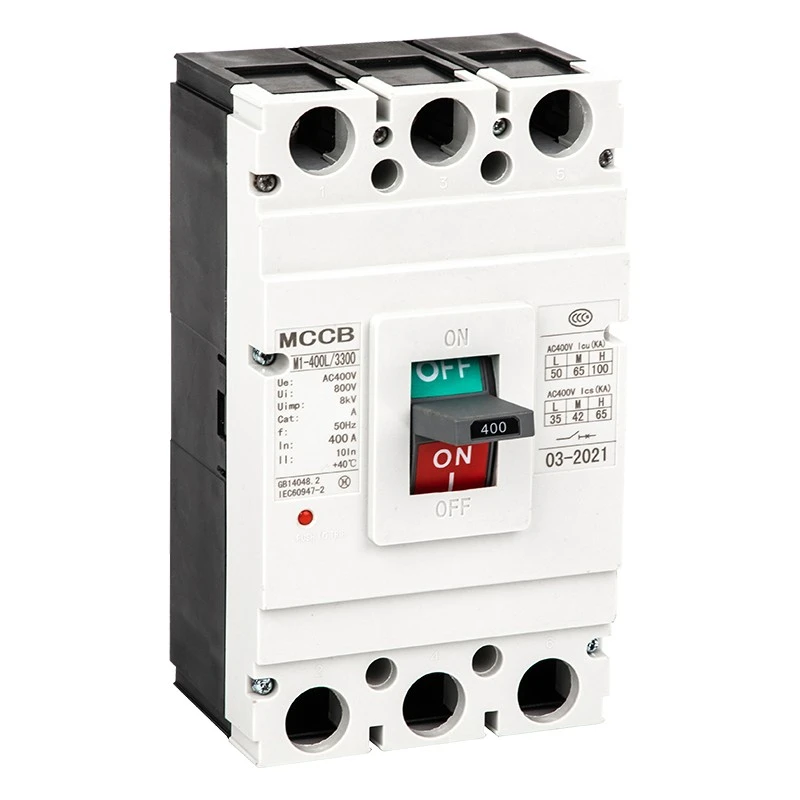

ЦМ1 прекидач у калупу

Овај прекидач у облику кућишта ЦМ1 серије ДАМ2 (ЦМ1) је нисконапонски заштитни уређај високих перформанси који производи Схангхаи ДАДА Елецтриц Цо., Лтд., поуздан произвођач и добављач у Кини. Са номиналним изолационим напоном до 800В, називним радним напоном 400В/690В и називном струјом од 63А до 1600А, широко се користи за дистрибуцију енергије, заштиту кола, контролу мотора и ретко пребацивање.

Ова серија подржава вертикалну и хоризонталну инсталацију, усклађена је са стандардом ИЕЦ60947-2 и пружа потпуну заштиту од преоптерећења, кратког споја и поднапона за енергетску опрему.

Карактеристике производа

★ Називни напон изолације: 800В; Радни напон: 400В/690В

★ Распон струје: 63А, 100А, 225А, 400А, 630А, 800А, 1250,1600А

★ Прекидни капацитет: Л стандард, М средњи, Х високи тип прекидања

★ Термално-магнетни и електромагнетни режими двоструког отпуштања

★ Вертикална / хоризонтална инсталација, погодна за употребу у изолацији

★ Широк опсег температуре околине: -5℃~+40℃

★ Надморска висина ≤2000м, степен загађења 3

Апликације

Прекидач ЦДАДА ЦМ1 у калупу се широко примењује у индустријским и цивилним системима дистрибуције електричне енергије, укључујући фабрике, зграде, центре података, електране, инфраструктуру, механичку опрему и ормаре за дистрибуцију електричне енергије. Такође се користи за заштиту мотора, конверзију кола и сигурно напајање у грађевинарству, металургији, петрохемијској и другим индустријама.

Тецхницал Параметерс

★ Стандарди: ИЕЦ60947-2, ГБ14048.2

★ Фреквенција: АЦ 50Хз/60Хз

★ Стуб: 1П, 2П, 3П, 4П

★ Ослобађање: термално-магнетно (двоструко), електромагнетно (тренутно)

★ Тренутно подешавање: Тип дистрибуције 10Ин±20%; Тип мотора 12Ин±20%

★ Инсталација: предње ожичење, задње ожичење, утични тип

★ Рад: Ручни, електрични механизам за управљање

Нацрт и инсталационе димензије

Наш ЦМ1 МЦЦБ пружа комплетне податке о димензијама за моделе 63А–1600А, укључујући предње ожичење, задње ожичење и тип прикључка. Различите величине оквира (63/100/225/400/630/800/1250/1600) одговарају Х, Х1, Х2 димензијама за стандардну инсталацију ормара. Висина ручног и електричног погона је такође стандардизована за лаку монтажу.

Додатна опрема и функције

Унутрашња додатна опрема

★ Окидач: 70%–110% називног напона за поуздано окидање

★ Поднапонско ослобађање: 35%–70% пад напона за аутоматску заштиту

★ Помоћни контакт и алармни контакт: Повратна информација о сигналу и аларм грешке

★ Наменско издање пре-паид мерача: Кашњење окидања 0,5–2 с

Екстерна додатна опрема

★ Механизам за ручни рад

★ Електрични (моторни) радни механизам

★ Фазни сепаратори, монтажни завртњи, комплети сабирница

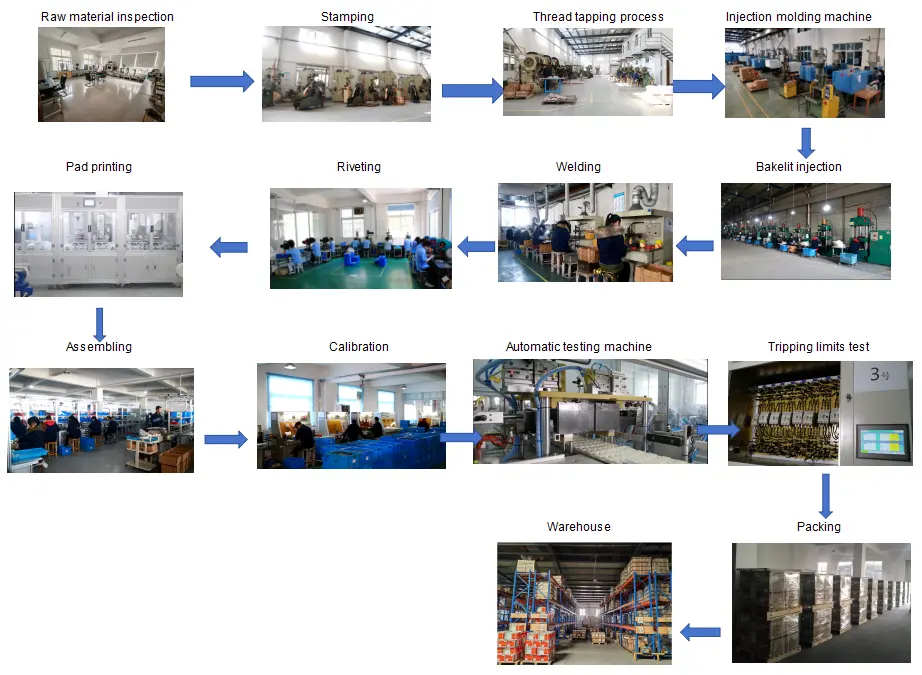

Ток контроле квалитета

Контрола сировог материјала → Производна обрада → Линија за склапање → Испитивање карактеристика окидања → Испитивање пораста температуре → Тест кратког споја → Испитивање старења → Провера изгледа и димензија → Паковање → Завршна инспекција пре испоруке

Паковање и достава

★ Стандардни картон за извоз + дрвена палета за безбедан транспорт

★ Ознака: модел, струја, пол, количина, сертификат

★ Погодно за морску, ваздушну и копнену логистику

Цертификати

ИЕЦ60947-2, ГБ14048.2, ЦЕ, ЦБ, РОХС и друга међународна одобрења.

Случајеви сарадње са купцима

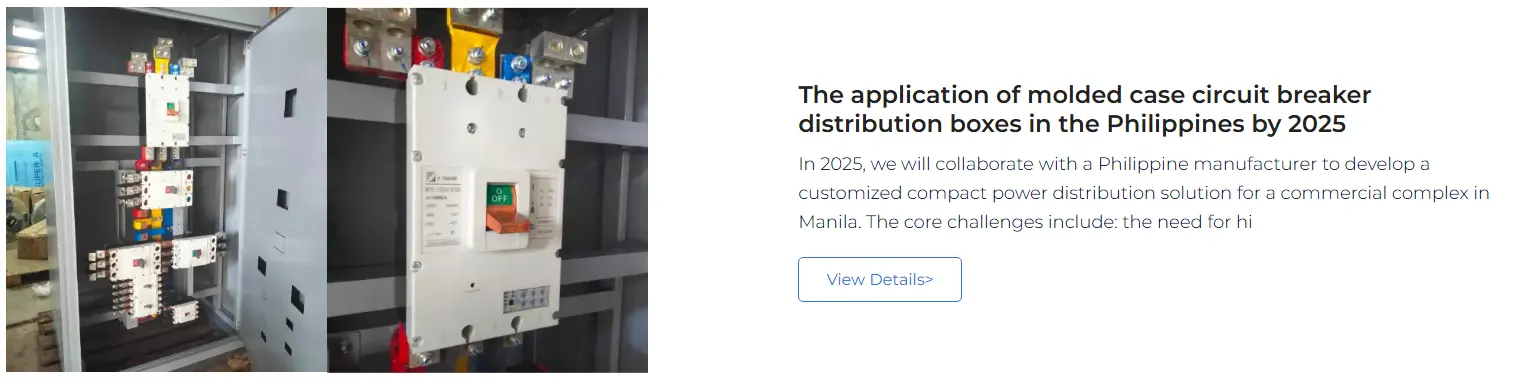

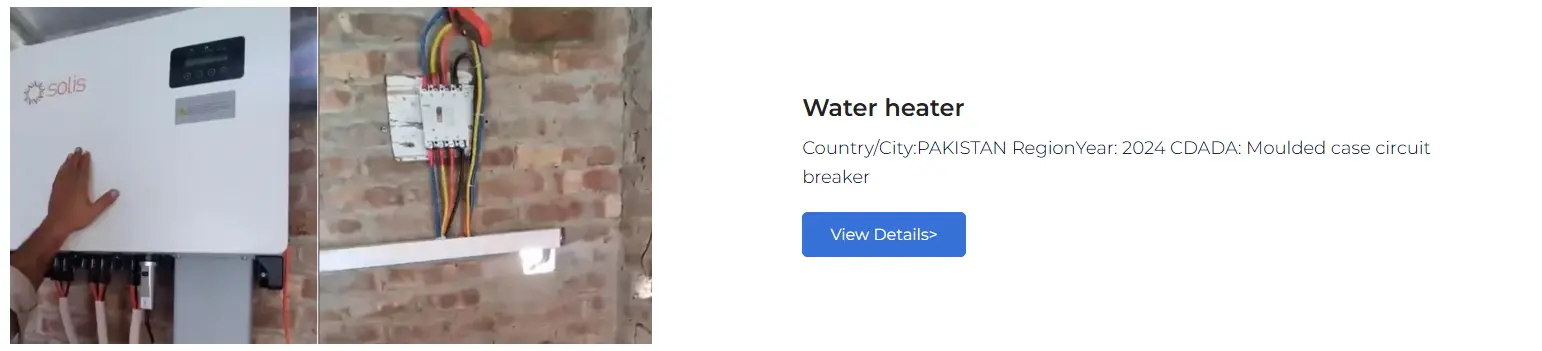

ЦДАДА ДАМ2 серија МЦЦБ је испоручена глобалним купцима, укључујући интеграторе система за дистрибуцију електричне енергије, произвођаче индустријске опреме, фабрике расклопних уређаја, грађевинске извођаче и ОЕМ брендове у Европи, југоисточној Азији, Блиском истоку, Африци и Јужној Америци. Пружамо стабилно снабдевање на велико и прилагођена решења за дугорочне партнере.
