Шта је заштитни прекидач струје?

A Прекидач диференцијалне струје(РЦЦБ) је критичан електрични сигурносни уређај дизајниран да заштити људе и имовину од струјног удара, опасности од пожара и струја цурења. У савременим електричним системима, где су стамбена, комерцијална и индустријска оптерећења све сложенија, РЦЦБ-и играју кључну улогу у обезбеђивању безбедне дистрибуције енергије. Овај чланак пружа свеобухватан водич за разумевање како РЦЦБ функционишу, зашто су неопходни, како одабрати прави модел, уобичајене праксе инсталације, савете за одржавање и примене у стварном свету. Такође помаже читаоцима да реше практичне болне тачке као што су сметње, неправилне величине и проблеми са компатибилношћу система.

Садржај

• 1. Увод у прекидач диференцијалне струје
• 2. Како ради прекидач диферентне струје
• 3. Врсте РЦЦБ-а и њихове разлике
• 4. Кључне предности и механизми заштите
• 5. РЦЦБ вс МЦБ вс РЦБО
• 6. Како одабрати прави РЦЦБ
• 7. Смернице за инсталацију и најбоље праксе
• 8. Уобичајени проблеми и решавање проблема
• 9. Одржавање и тестирање
• 10. Примене у различитим индустријама
• 11. Сигурносни стандарди и усклађеност
• 12. Често постављана питања
• 13. Закључак

1. Увод у прекидач диференцијалне струје

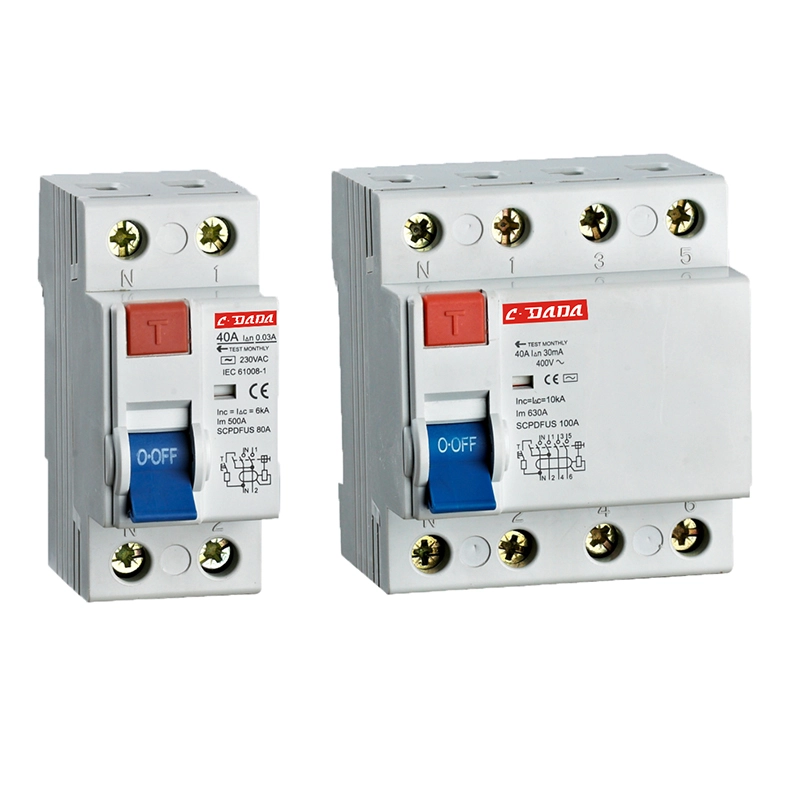

Прекидач резидуалне струје (РЦЦБ) је електрични заштитни уређај који искључује струјни круг кад год открије неравнотежу између струје и неутралне струје. Ова неравнотежа обично указује на струју цурења која тече ка земљи, што може бити опасно за људе или може довести до електричних пожара.

За разлику од стандардних заштитних уређаја, РЦЦБ-и не штите од преоптерећења или кратког споја. Уместо тога, њихова примарна улога је да обезбеде личну безбедност откривањем чак и малих струја цурења — често чак и до 30 мА.

2. Како ради прекидач диферентне струје

Принцип рада прекидача диференцијалне струје заснован је на Кирхофовом тренутном закону, који каже да струја која улази у коло мора бити једнака струји која га напушта. Ако постоји било каква разлика, то указује на цурење.

Унутар РЦЦБ-а, струјни трансформатор континуирано надгледа проводнике под напоном и неутралне проводнике. У нормалним условима, магнетна поља се међусобно поништавају. Међутим, када дође до цурења, неравнотежа покреће механизам окидања.

• Нормално стање: струја под напоном = Неутрална струја
• Стање грешке: струја под напоном = Неутрална струја
• Радња путовања: Коло се прекида тренутно (милисекунде)

Ова брза реакција је оно што чини РЦЦБ изузетно ефикасним у спречавању струјних удара.

3. Врсте РЦЦБ-а и њихове разлике

Различите примене захтевају различите типове РЦЦБ-а. Испод је преглед најчешћих типова:

4. Кључне предности и механизми заштите

РЦЦБ-и пружају више слојева заштите који их чине незаменљивим у савременим електричним системима:

• Заштита од електричног удара:Спречава фаталне несреће тако што тренутно искључује неисправна кола.
• Превенција пожара:Зауставља струје цурења које могу прегрејати ожичење.
• Заштита опреме:Смањује штету узроковану земљоспојем.
• Висока осетљивост:Открива цурење од само 10–30 мА.
• Брзо време одговора:Путовања у року од милисекунди.

Ове предности чине РЦЦБ-е битним у стамбеној и индустријској електричној инфраструктури.

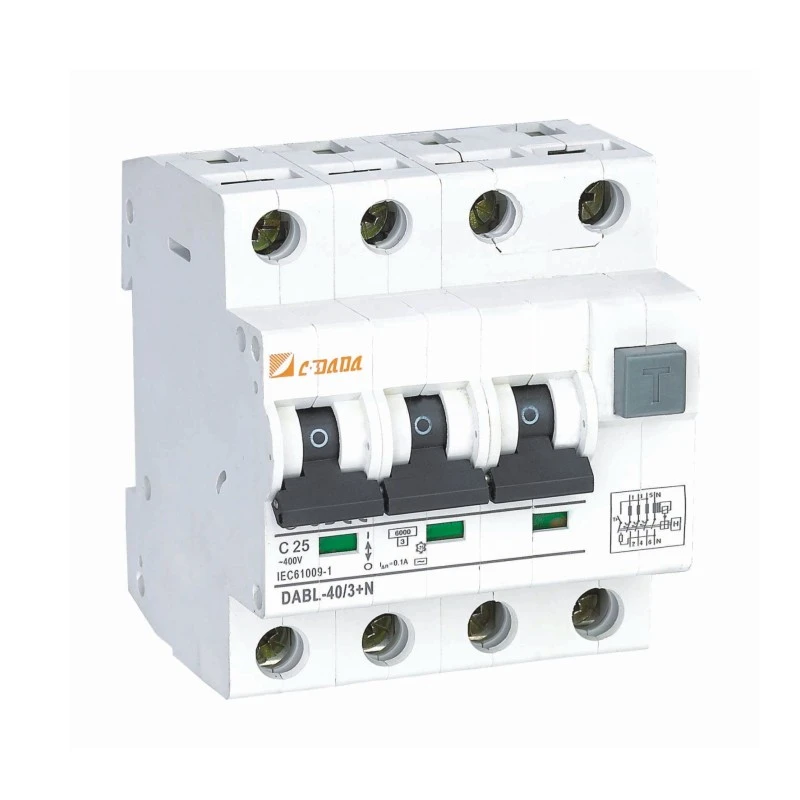

5. РЦЦБ вс МЦБ вс РЦБО

Многи корисници бркају РЦЦБ са МЦБ и РЦБО. Табела у наставку објашњава разлике:

У многим инсталацијама, РЦЦБ се користе заједно са МЦБ-има како би се постигла потпуна заштита.

6. Како одабрати прави РЦЦБ

Одабир правог РЦЦБ-а је кључан за осигурање сигурности и ефикасности система. Узмите у обзир следеће факторе:

• Називна струја:Подударање са оптерећењем система (нпр. 25А, 40А, 63А).
• Ниво осетљивости:30мА за личну заштиту, 100мА–300мА за заштиту од пожара.
• Број стубова:2-полни за једнофазне, 4-полни за трофазне системе.
• Избор типа:АЦ, А или Б у зависности од карактеристика оптерећења.
• Поузданост бренда:Изаберите сертификоване произвођаче са доказаном сигурносном евиденцијом.

7. Смернице за инсталацију и најбоље праксе

Правилна инсталација је неопходна за перформансе РЦЦБ-а. Неправилно ожичење може довести до непријатног окидања или неуспеха.

• Осигурајте исправну фазну и неутралну везу.
• Инсталирајте РЦЦБ узводно од завршних кола.
• Избегавајте мешање неутралних жица између кола.
• Тестирајте уређај након инсталације помоћу дугмета за тестирање.
• Придржавајте се локалних електричних прописа и стандарда.

8. Уобичајени проблеми и решавање проблема

Чак и висококвалитетни РЦЦБ-и могу имати проблема. Ево уобичајених проблема и решења:

• Неугодно саплитање:Често узроковано цурењем из више уређаја или лошом изолацијом.
• Неуспешно ресетовање:Може указивати на упорни земљоспој.
• Нема путовања током теста:Уређај је можда неисправан и захтева замену.
• прегревање:Узроковано лабавим везама или условима преоптерећења.

9. Одржавање и тестирање

Редовно одржавање осигурава дугорочну поузданост РЦЦБ-а:

• Притисните дугме за тестирање једном месечно да бисте проверили рад.
• Прегледајте прикључке ожичења годишње.
• Замените застареле уређаје сваких 8-10 година.
• Пратите знаке промене боје или паљења.

10. Примене у различитим индустријама

Прекидачи диференцијалне струје се широко користе у различитим секторима:

• Стамбене зграде:Кухиње, купатила и спољни кругови.
• Комерцијални објекти:Канцеларије, тржни центри и хотели.
• Индустријска постројења:Заштита машина и контролни панели.
• здравствена заштита:Критични системи за одржавање живота и лабораторије.
• ЕВ станице за пуњење:Високоосетљива детекција цурења.

11. Сигурносни стандарди и усклађеност

РЦЦБ-и морају бити у складу са међународним сигурносним стандардима како би се осигурала поузданост и перформансе. Ови стандарди дефинишу параметре као што су време путовања, осетљивост на цурење и испитивање издржљивости.

Усклађеност осигурава да уређај ради доследно у условима квара и испуњава глобална безбедносна очекивања.

12. Често постављана питања

П1: Да ли РЦЦБ штити од кратких спојева?
Не, штити само од цурења земље. МЦБ су потребни за заштиту од кратког споја.

П2: Зашто се мој РЦЦБ често прекида?
Ово може бити због неисправних уређаја, проблема са изолацијом или кумулативног цурења.

П3: Може ли РЦЦБ радити без уземљења?
Не препоручује се. Правилно уземљење обезбеђује ефикасан рад.

П4: Колико често треба тестирати РЦЦБ-е?
Најмање једном месечно помоћу уграђеног дугмета за тестирање.

П5: Колики је животни век РЦЦБ-а?
Обично 8-10 година у зависности од услова коришћења.

13. Закључак

Прекидач диференцијалне струје је један од најважнијих сигурносних уређаја у сваком електричном систему. Пружа заштиту која штеди живот откривањем струја цурења и искључивањем струјних кола у року од милисекунди. Без обзира да ли се користе у кућама, фабрикама или пословним зградама, РЦЦБ-и значајно смањују ризик од електричног удара и опасности од пожара.

Избор правог типа, његова правилна инсталација и редовно одржавање осигуравају дугорочну сигурност и стабилност система. Како потребе за електричном енергијом настављају да расту, РЦЦБ-ови остају основна компонента модерних система за дистрибуцију електричне енергије.
